電動自行車的磷酸鐵鋰電池保護板的放電電路的簡化模型如圖1所示。Q1為放電管，使用N溝道增強型MOS管，實際的工作中，根據不同的應用，會使用多個功率MOS管並聯工作，以減小導通電阻，增強散熱性能。RS為電池等效內阻，LP為電池引線電感。



正常工作時

，控製信號控製MOS管打開，電池組的端子P+和P-輸出電壓
，供負載使用。此時，功率MOS管一直處於導通狀態，功率損耗隻有導通損耗

，沒有開關損耗，功率MOS管的總的功率損耗並不高，溫升小
，因此功率MOSguankeyianquangongzuo。danshi，dangfuzaifashengduanlushi
，youyuhuiludianzuhenxiao，dianchidefangdiannenglihenqiang，suoyiduanludianliucongzhengchanggongzuodejishianpeituranzengjiadaojibaianpei
，zaizhezhongqingkuangxia

，gonglvMOS管容易損壞。

（1）短路電流大

在電動車中，磷酸鐵鋰電池的電壓一般為36V或48V，短路電流隨電池的容量、內阻、線路的寄生電感
、短路時的接觸電阻變化而變化，通常為幾百甚至上千安培。
（2）短路保護時間不能太短

在應用過程中

，為了防止瞬態的過載使短路保護電路誤動作
，因此，短路保護電路具有一定的延時。而且
，由於電流檢測電阻的誤差、電流檢測信號和係統響應的延時，通常，根據不同的應用，將短路保護時間設置在200μS至1000μS，這要求功率MOS管在高的短路電流下


，能夠在此時間內安全的工作
，這也提高了係統的設計難度。

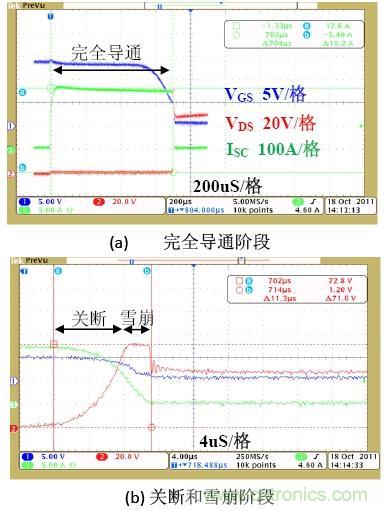

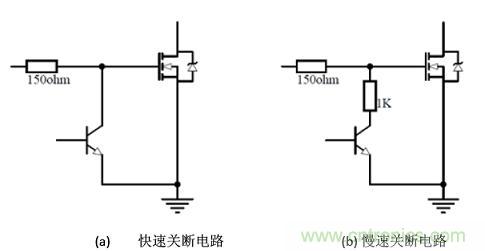

當短路保護工作時，功率MOS管一般經過三個工作階段：完全導通、關斷、雪崩，如圖2所示，其中VGS為MOS管驅動電壓
，VDS為MOS管漏極電壓，ISC為短路電流

，圖1(b)為圖1(a)中關斷期間的放大圖。


:

圖1：短路過程

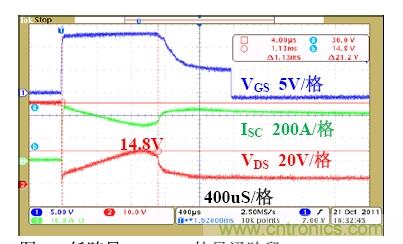

圖2：低跨導MOS管的導通階段

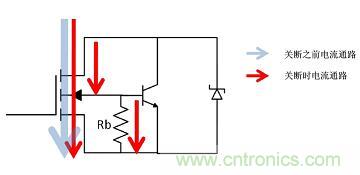

圖3：MOS管等效電路
