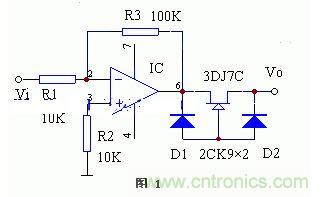

圖1所示為集成運算放大器輸出過流保護電路，在因某種原因(如輸出短路等)使集成運放輸出過流時，保護電路即成恒流源

，使集成運放不至因輸出過流而損壞。

圖中
，場效應管3DJ7按an在zai集ji成cheng運yun放fang輸shu出chu端duan
，並bing采cai用yong近jin似si恒heng流liu源yuan的de接jie法fa。當dang電dian路lu工gong作zuo正zheng常chang時shi
，場chang效xiao應ying管guan呈cheng現xian低di阻zu抗kang，基ji本ben不bu影ying響xiang電dian路lu的de輸shu出chu電dian壓ya範fan圍wei。當dang電dian路lu輸shu出chu端duan短duan路lu時shi
，場chang效xiao應ying管guan呈cheng現xian高gao阻zu抗kang
，使shi電dian路lu輸shu出chu電dian流liu得de到dao了le限xian製zhi。



二極管D1的作用是
，在電能輸出負電壓時，與場效應管一起構成恒流源。D2與D1相同，則是在電路輸出正電壓時，與場效應管一起構成恒流源。



場效應管應取其飽和漏源電流IDSS略大於集成運放輸出電流的管子
，因為大多數集成運放的輸出電流都不超過±10mA
，所以可選用如 3DJ6H、3DJ7G等管子。Idss不能取得過大或過小，如果Idss過大
，保護作用則會減弱Idss過小，在集成運放輸出電流稍大時，恒流源阻抗增大，限製了電路的輸出幅度範圍。



當電路輸出幅度不大、負荷較輕時，可用一阻值為500Ω左右的電阻代替場效應管

，也能同樣取得理想的效果。
