做主板已經兩年多了，做過龍芯2F內存條和板載內存顆粒的設計，做過淩動N450內(nei)存(cun)條(tiao)和(he)板(ban)載(zai)內(nei)存(cun)顆(ke)粒(li)的(de)設(she)計(ji)。想(xiang)寫(xie)點(dian)東(dong)西(xi)總(zong)結(jie)一(yi)下(xia)，發(fa)現(xian)網(wang)上(shang)已(yi)經(jing)有(you)很(hen)多(duo)這(zhe)類(lei)的(de)文(wen)章(zhang)了(le)，現(xian)在(zai)再(zai)寫(xie)一(yi)點(dian)就(jiu)當(dang)作(zuo)是(shi)參(can)考(kao)補(bu)充(chong)吧(ba)。以(yi)下(xia)內(nei)容(rong)主(zhu)要(yao)是(shi)針(zhen)對(dui)DDR2 667內存的設計。

信號分組：

DDR2的布線中習慣把信號分成若幹組來進行設計，分成同組的信號具有相關或者相似的信號特性。

時鍾組：

差分時鍾信號，每一對信號都是同頻同相的。ckp0和ckn0為一對。

數據組：

對主板64位DDR2內存來說數據每8位(也就是一個byte)為一組可以分為八組
，數據dq[0:7]
、數據掩碼dqm0、數據選通差分信號dqsp0和dqsn0weiyizu，yicileitui。tonggeshujuzudexinhaoyinggaizaitongyigexinhaocengshangzouxian
，huancengyeyinggaiyiqihuan
，weilefangbianzaitongyigexinhaocengzouxiankeyijiangshujuweihuhuan。birudq2信號在走線的時候發現如果按照原理圖來走線會跟dq4jiaocuo
，zheyangjiubudebuhuancengzouxian，womentongguohuhuanshujuweijiukeyishixinhaozoutongceng，duineicunlaishuomeiyiweicunjinshenmeneirongduchuyeshishenmeneirong，huhuanbuhuishouyingxiang，danshihuhuandetiaojianbixushizaitongyizunei8個bit之間。

地址/命令組：

MA[0:14]、BA0、BA1

、BA2
、RAS、CAS
、WE

控製組：

時鍾使能CKE、片選CS

、終端電阻選通ODT為一組，對內存條來說DIMM0用到了CKE0、CKE1、CS0
、CS1、ODT0
、ODT1。做板載內存設計的時候
，可以隻用CKE0、CS0
、ODT0，控製4片16位的內存芯片。

PCB疊層：

對六層板來說一般的疊層都是top

、GND、singnal2、singnal3、POWER

、bottom
，信號一般情況下以GND為參考平麵比較好。走線的阻抗由走線寬度

、走線的銅箔厚度、走線到參考平麵的距離、參考平麵的銅箔厚度和板介質材料決定，PCB設計的時候應該遵守CPU廠家阻抗設計要求來設置疊層。一般PCB設計軟件也能計算阻抗，找PCB生產廠家了解了板材介質厚度的資料後可以自行設計疊層、線寬。地址/命令信號
、控製信號可以以1.8V內存工作電壓為參考平麵。

長度控製：

對DDR2這種高頻的信號來說走線長度應該計算到CPU核心
，這就引入了一個叫封裝長度的概念。矽晶元經過物理化學的方法刻蝕而成CPU核心
，再將CPU核心封裝到一塊小的PCB基板上就成了我們常見的CPU。那塊小的PCB上管腳到CPU核心的走線長度被稱為封裝長度。

到同一行列(rank)內存的時鍾長度應該控製在正負5mil以內。

同一個數據組內所有走線長度控製在數據選通信號DQS的正負20mil範圍內為宜，不同數據組之間長度可以不同
，但是應該控製在時鍾信號的正負500mil以內。
地址/命令組信號長度控製不是特別嚴格，INTEL淩動N450要求控製在時鍾信號負500mil到正1000mil以內。也就是說最長和最短的信號可以相差1500mil
，但是布線的時候還是盡量把信號長度差縮小比較好。布線的時候這組信號長度完全相等也沒有問題，但是這樣占用的PCB空間也大，花費的時間也多。如果地址/命令信號長度超出時鍾信號幾千mil

，那就需要在BIOS固件中好好調節了。控製在CPU要求的範圍內，需要做板載內存的時候隻需要配置好內存SPD就可以了。

控製組信號長度控製要求和地址/命令組信號的要求類似，設計的時候應該按照CPU廠家的要求來做，INTEL淩動N450要求控製在時鍾信號0mil到正1000mil以內。

走線間距：

一般來說走線都應該按照3W原則來走線

，也就是同一個平麵上線與線的間距為3倍線的寬度。但是這個不是必須的，intel要求的就比較小。一般走線蜿蜒線的間距可以為16到20mil
，對時鍾信號可以加大到30mil。不同組信號之間的距離應該適當拉大，可以為20mil以上
，地址/命令組和控製組信號的間距可以比較小8mil以下都可以。BGA扇出的地方間距可以小，出線後應該以CPU設計要求來走線。

其它：

VREF走線可以用一根20mil的線
，每接到一個器件應該加一個0.1uf的電容。

VTT走線應該在135mil以上，每四個電阻接一個0.1uf電容

，兩端接10uf大電容。

點對多點的信號

，如地址/命令信號、控製信號

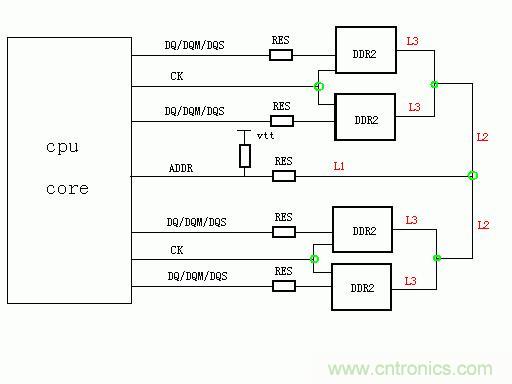

、時鍾信號應該按照“T”形走線，也就是芯片中間走上再分支，長度應該滿足CPU設計要求。附拓撲圖：

圖 CPU設計拓撲圖
