ESD保護元件通常稱作瞬態電壓抑製器(TVS)。本文將分析係統設計師可以采用的一些保護產品類型，並比較它們的特性。為了確保係統在遭受ESD事件時的魯棒性

，必須按照IEC 61000-4-2等標準來測試這些產品。

許多集成電路(IC)都有一些可能比較敏感的輸入，這使得它們在輸入電壓遠高於正常值的的情況下(例如在ESD應力作用下)易yi於yu受shou損sun。正zheng常chang工gong作zuo電dian壓ya與yu使shi器qi件jian開kai始shi受shou損sun的de電dian壓ya之zhi間jian的de區qu域yu是shi安an全quan過guo壓ya區qu。安an全quan過guo壓ya區qu與yu器qi件jian受shou損sun區qu之zhi間jian有you少shao許xu交jiao疊die，因yin為wei如ru果guo較jiao大da的de過guo壓ya僅jin持chi續xu極ji短duan時shi間jian，那na麼me即ji使shi不bu是shi在zai安an全quan過guo壓ya區qu，器qi件jian可ke能neng也ye可ke以yi承cheng受shou。TVS的任務就是發生ESD事件時，將輸入電壓維持在安全過壓範圍之內，而在正常工作時不影響係統性能。TVS器件被放置於鄰近ESD事件可能進入係統的位置，旨在限製敏感節點處的電壓，並將電流引至不太敏感的節點
，如地電平。為實現這個功能，TVS必須在正常工作電壓範圍內擁有高阻抗,在正常工作電壓範圍之外擁有低阻抗，這樣才能將電流直接從敏感節點引開，並限製瞬態電壓。

對TVS的基本要求與具體應用有關，但一般情況下有如下要求：(1)能夠在期望的ESD應力下正常工作；(2)在正常電壓範圍內具有高阻抗(低泄漏)
；(3)在正常電壓範圍之外呈低阻抗；(4)導通電壓適合應用
；(5)在遭受應力期間可快速地從高阻抗轉換至低阻抗(6)電容對目標應用而言不太高。在比較具體的TVS器件類型之前
，需要理解兩種分類。

單向與雙向保護：單向和雙向TVS器件都能抑製正向和負向應力。依據TVS維持高阻抗

、低泄漏狀態的電壓範圍，可以最好地理解這兩個術語的不同。這種電壓範圍決定了TVS器件能保護的電路節點類型。雙向TVS具有相對於零伏電壓的對稱特性(圖1)。雙向器件最適合保護電壓基於零伏對稱或雙向的電路節點。單向TVS產品具有相對零伏電壓不對稱的特性。單向TVS器件極適合保護電壓極性始終相同的電路節點，如0到5伏這樣的單極性電壓。

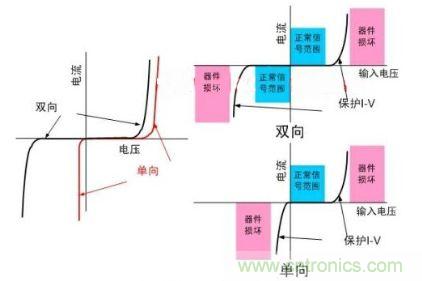

圖1：單向與雙向TVS器件的比較

電壓箝位與消弧：電壓箝位器件的工作原理是從低電壓時的高阻抗轉換至高於導通電壓時的低阻抗，且沒有負阻抗區域(圖2)。這器件通過提供接地的低阻抗通道，對高於導通電壓的電壓進行箝位。消弧(crowbar)qijianzaididianyashiyechenggaozukang，dandangdianyajiaogaoshichufaxindedaotongjizhi，shidianliuzengda，bingbansuizhedianyaxiajiang。yinci
，xiaohuqijianyongyoufuzukangquyu。mouxiexiaohuqijiandechufadianyakenengfeichanggao。ruguoxiaohuTVS觸發器的速度足夠快，就可以經常提供保護
，即便電壓已經達到可能導致器件損壞的電平。消弧器件有時也稱作“驟回”器件，因為電壓驟然下降。

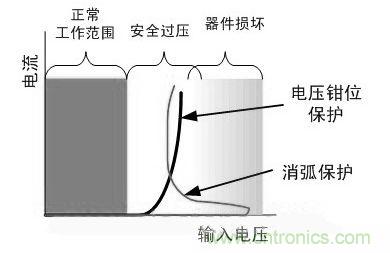

圖2：電壓鉗位和消弧保護策略的比較
