新日本無線株式會社現已開發了具有超低功耗的單電路CMOS運放係列NJU77000/001*1及NJU77000A/001A*2 共4款產品
，並已經開始提供樣片了。該運放的消耗電流隻有0.29μA typ.，還具有低工作電壓

、高精度和軌至軌輸入輸出等特點。

NJU77000/001、NJU77000A/001A係列運放產品除了有超低功耗之外，還有低工作電壓（+1.5V min.）
、高精度（失調電壓：0.35mV typ. /溫漂：0.65μV/℃ typ.）
、低偏置電流（1pA typ.）、軌至軌輸入輸出等特點最適合於傳感器電路。並且

，耐RF噪聲特性

、抗電容性負載振蕩特性
、以及2種引腳配置封裝等特征使之應用更加便利。這些優點最適合於延長家用醫療保健器材
、氣體檢測器等傳感器應用產品的使用壽命。

產品特點

1. 具有行業界裏最超低功耗，及低工作電壓、高精度特性、軌至軌輸入輸出等其他特性( Ta= 25℃、VDD=+5V, 全款產品的共同特性 )

2. 能夠在全溫度範圍內（-40～+105℃）保證超低消耗電流(Ta =–40℃ ～ +105℃, VDD=+5V, 僅限定NJU77000A/77001A)

3. 提高了抗電容性負載振蕩的特性，使用更加便利( 全款產品 )
有驅動470pF負載的能力，對於電容性負載所引起的振蕩有很強的抗性

4. 2種小型封裝和2種引腳配置，利於設計的便利性( 全款產品 )
配備了2種小型封裝（SC-88A/SOT-23-5）和2種引腳配置，對電路板的設計有很大的便利性。

封裝

SC-88A 5針 ( 2.0mm X 2.1mm X 0.95mm /F3封裝 )
SOT-23-5 5針 ( 2.9mm X 2.8mm X 1.1mm /F封裝 )

引腳配置

Type1 Pin1引腳是輸出端子（多用於日本以外產品） SOT-23-5
Type2 Pin4引腳是輸出端子（多用於日本產品） SC-88A/SOT-23-5
[page]
應用

家用醫療保健器材（血壓計、便攜式心電檢測儀、血糖計等）、氣體檢測器、傳感器電路（O2傳感器、煤氣傳感器、電流傳感器）應用產品、電源監測電路、光電二極管IV轉換運放。

樣片供應：已從2012年11月開始

樣片價格：NJU77000/NJU77001 60日元/1個；NJU77000A/ NJU77001A 80日元/1個

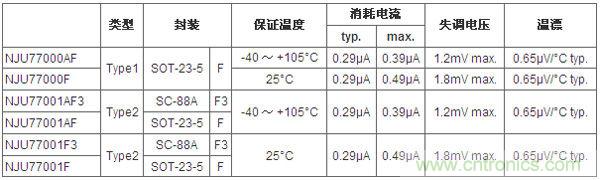

產品係列



1 NJU77000和77001的區別是引腳配置不同。*2 NJU77000A/NJU77001A能夠在全溫度範圍（Ta= -40～+105℃）內保證都有超低消耗電流特性
