以下是兩種情況下的缺相保護：

一、三相四線製的缺相保護電路：

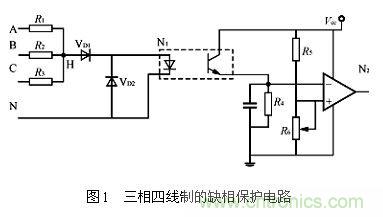

檢測電網缺相通常采用電流互感器或電子缺相檢測電路。由於電流互感器檢測成本高、體積大，故開關電源中一般采用電子缺相保護電路。圖1是一個簡單的缺相保護電路。三相平衡時，R1～R3結點H電位很低，光耦合輸出近似為零電平。當缺相時，H點dian電dian位wei抬tai高gao，光guang耦ou輸shu出chu高gao電dian平ping，經jing比bi較jiao器qi進jin行xing比bi較jiao
，輸shu出chu低di電dian平ping，封feng鎖suo驅qu動dong信xin號hao。比bi較jiao器qi的de基ji準zhun可ke調tiao，以yi便bian調tiao節jie缺que相xiang動dong作zuo閾yu值zhi。該gai缺que相xiang保bao護hu適shi用yong於yu三san相xiang四si線xian製zhi，而er不bu適shi用yong於yu三san相xiang三san線xian製zhi。電dian路lu稍shao加jia變bian動dong
，亦yi可ke用yong高gao電dian平ping封feng鎖suoPWM信號。 二

、三相三線製的缺相保護電路：

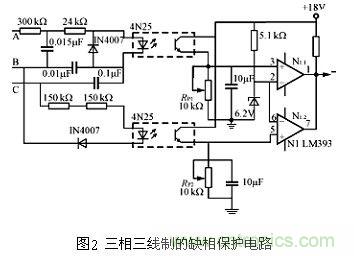

圖2是一種用於三相三線製電源缺相保護電路，A
、B、C缺任何一相，光耦器輸出電平低於比較器的反相輸入端的基準電壓，比較器輸出低電平
，封鎖PWM驅動信號，關閉電源。比較器輸入極性稍加變動
，亦可用高電平封鎖PWM信號。這種缺相保護電路采用光耦隔離強電，安全可靠,RP1、RP2用於調節缺相保護動作閾值。
