一個運放:三支分立晶體管構建
發布時間:2012-11-26 責任編輯:easonxu
【導讀】用三支分立晶體管就可以搭一個開環增益大於100萬的運放。輸出偏置在電源電壓的一半左右,方法是將齊納二極管D1、輸入晶體管Q1的基射電壓,以及1MΩ反饋電阻R2上的1V壓降結合起來。
電阻R3和電容C1構成一個補償網絡,防止電路振蕩。圖中的值仍提供很好的方波響應。R2與R1的比率決定了反相增益,本例中為-10。

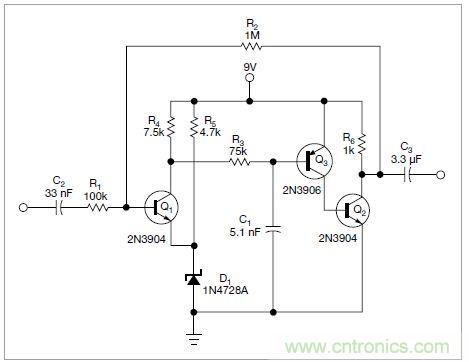

圖1:這個交流耦合反相運放的開環增益為100萬
此運放可以配置為一個有源濾波器或振蕩器。它驅動一個1 kΩ負載。10kHz時有很好的方波響應,在50kHz時輸出下降3dB.用輸入輸出電容值可以設定50Hz的低頻響應。采用較快晶體管和精心布局,可以提升高頻響應。
