在擯棄電流采樣
、fangdahezhixingdengduogehuanjiedeqingkuangxia，jiangdanjiejingtiguanyixiangchufaqizhongdejingtiguanwuchafangdaqigaiweijichengyunsuanfangdaqi
，jiukeshixianjingzhaguanzhiliuwenyaqideguoliujiduanlubaohu
，jianhualedianlujiegou
，bingtigaolezhengjidewendingkekaoxingnengheAC - DC變換效率。

工作原理

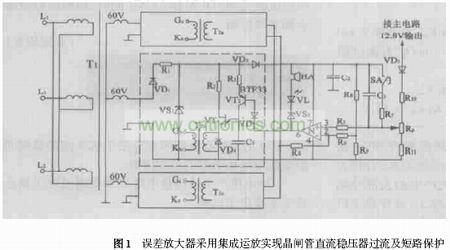

誤差放大器采用集成運放的晶閘管直流穩壓器的控製電路如圖1 所示。被控主電路（圖中未畫） 是三相半控整流橋
，再經LC 平滑濾波器
，輸出+ 12. 8 V 平滑直流電壓。三相半控整流橋中的三個晶閘管，分別由圖示控製電路中的脈衝變壓器T2a 、T2b和T2claichufa。tuidongzhesangemaichongbianyaqidesangeyixiangchufadianlushiwanquanxiangtongde
，qiegongyongyigewuchafangdaqijiqidianyacaiyangdianlu。weibimianzhongfuhefansuo，tuzhongjinshichuB 相的移相觸發器電路， A 相和C 相電路則用虛線概括。

移相觸發器電路仍沿用傳統的單結晶體管式移相觸發器。即當二極管VD3 陰極電壓升高時，流過晶體管VT2 的電流（即電容C1 的充電電流） 減小
，單結晶體管VT1 輸出的脈衝電壓後移，晶閘管導通角減小
，輸出電壓減小。當VD3 管陰極電壓下降時，VT2 管中電流增大，C1 充電速度加快，VT1 管輸出脈衝電壓前移
，晶閘管導通角增大
，輸出電壓也增大。但VT2 管中的最大電流是受電阻R3 阻值製約的
，不可能無限製地增大，即晶閘管的最大導通角將由R3 鎖定在小於180°大於0°的某個數值上。

將晶體管誤差放大器更換為運算放大器式的誤差放大器，電路結構將簡化，且放大倍數方便可調，容易製成比例積分微分調節器（PID） ，使調壓係統的動態特性更趨完美合理。VD2 管將C2 的平滑直流電壓與移相觸發器上的同步梯形波電壓隔離開來。當來自主電路的+ 12. 8V 輸出電壓發生變化時，取樣電位器RP 上的電壓也成比例變化，從而使運放N 的同相輸入端3 腳電壓相應變化，輸出端6 腳電壓按放大倍數變化
，最終導致晶閘管輸出電壓產生相反方向的變化，平衡主電路輸出端的變化
，保持了輸出電壓的穩定。

當主電路輸出端出現過流或短路時，輸出電壓至少會產生較大下跌。而R3 的(de)阻(zu)值(zhi)又(you)限(xian)製(zhi)了(le)晶(jing)閘(zha)管(guan)的(de)最(zui)大(da)導(dao)通(tong)角(jiao)度(du)，即(ji)使(shi)晶(jing)閘(zha)管(guan)已(yi)達(da)到(dao)這(zhe)個(ge)最(zui)大(da)導(dao)通(tong)角(jiao)，仍(reng)然(ran)無(wu)法(fa)補(bu)償(chang)過(guo)電(dian)流(liu)在(zai)主(zhu)電(dian)路(lu)上(shang)產(chan)生(sheng)的(de)壓(ya)降(jiang)，使(shi)主(zhu)電(dian)路(lu)輸(shu)出(chu)端(duan)+ 12. 8 V 電壓嚴重下跌（短路時電壓為0V） 。這樣運放N 同相輸入端3 腳電壓就低於反相輸入端2 腳，於是輸出端6 腳輸出超低電壓，較大電流流過R3 ，VT2管集電極電壓就會低於單結晶體管VT1 的峰點電壓，VT1 管不能產生振蕩脈衝，主電路中的三個晶閘管也就無法導通，實現了過流（短路） 保護。與此同時，蜂鳴器HA 鳴叫，發光二極管VL 點亮，以聲光的形式告知操作人員：此時已處於過流（短路） 保護狀態。

負載故障排除後
，按一下恢複按鈕SA
，C2上的直流電壓通過電阻R7 重新使運放N 的3 腳電壓高於2腳，6腳再次輸出較高電壓，晶閘管恢複導通， + 12. 8V的輸出電壓恢複正常。電容C3 為啟動電容
，開機瞬間若無C3
，主電路尚無直流電壓輸出，運放N 的3 腳電壓為零

，而2 腳電壓高於7 V 以上
，故輸出端6 腳電壓很低（約為2V） ，電容C1 上電壓達不到VT1 單結晶體管的峰點電壓，VT1 管無脈衝電壓輸出，晶閘管不能導通，主電路輸出端就會—直處於零電壓狀態。設置C3 後
， 開機瞬間同步電壓通過VD2 管對C3 充電，在RP 和R11產生高於運放N 的2 腳電壓

，6 腳即輸出較高電壓，使主電路輸出端輸出+12. 8 V 的直流電壓。

不難看出，該電路與集電極輸出式晶體管直流穩壓器有相似之處，但該電路更優越——僅用一個電容就能自行啟動
，且絲毫不影響穩壓性能。
