• 為什麼會有開機脈衝？
• 哪些元件影響開機脈衝？

• 實際開機波形的測試
• 如何保證保險絲開機不斷？
• 從LED照明的開機脈衝角度來說，快慢斷保險絲均可適用

在LED照(zhao)明(ming)電(dian)源(yuan)上(shang)選(xuan)擇(ze)保(bao)險(xian)絲(si)有(you)很(hen)多(duo)考(kao)慮(lv)因(yin)素(su)，但(dan)是(shi)其(qi)中(zhong)一(yi)個(ge)很(hen)重(zhong)要(yao)的(de)因(yin)素(su)就(jiu)是(shi)要(yao)考(kao)慮(lv)電(dian)源(yuan)開(kai)機(ji)瞬(shun)間(jian)所(suo)導(dao)致(zhi)的(de)開(kai)機(ji)脈(mai)衝(chong)，如(ru)果(guo)選(xuan)型(xing)不(bu)當(dang)，開(kai)機(ji)脈(mai)衝(chong)會(hui)把(ba)保(bao)險(xian)絲(si)衝(chong)斷(duan)，導(dao)致(zhi)燈(deng)點(dian)不(bu)亮(liang)。

一、為什麼會有開機脈衝
？

由於LED 照明電源一般都是開關電源


，而開關電源一般都會使用較大的電容濾波，由於開機瞬間電容充電而形成一個較大的電流尖峰。

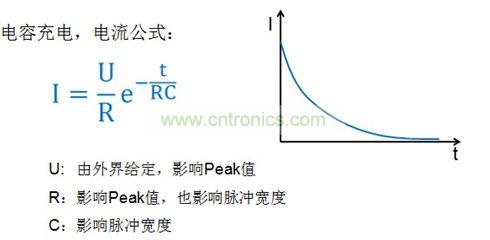

從理論上來看

，電容充電的影響因素有3個：


二
、哪些元件影響開機脈衝？

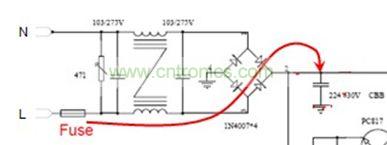

由於LED照明電路
，在整流橋之前比較類似，所以針對LED照明輸入電路來逐一分析影響因素：




• Fuse、PCB走線、整流橋，此3部分隻影響參數R。如果總阻抗增加，會降低Peak值，同時增加脈衝寬度。

• MOV，無影響

• X電容
  ，會影響C和R，但是與濾波電容相比
  ，X電容往往非常小，可以忽略不計。所以也可以認為無影響。電感，本身帶有阻抗與電感；所以一方麵影響脈衝的Peak，另外也會起到延長脈衝的作用。在實際使用中，影響比較大一些。

• 濾波電容，由於電容量與ESR的存在
  ，導致濾波電容的大小和種類的不同，開機脈衝的Peak與實際寬度也不一樣。濾波電容是實際使用中對於開機脈衝影響最大的電源元件。

• PFC：帶有PF值要求的電路
  ，往往使用更小的濾波電容
  ，同時還會存在補償電路，所以開機脈衝往往非常小。美國能源之星對>5w的LED照明燈具就有PF值要求；采用IEC標準的國家或地區25w以上有要求。

三、實際開機波形的測試
[page]
由於電網電壓是正弦波，隨著相位的不同，電源的開機脈衝也不同，所以我們選擇在90°相位情況下測試。

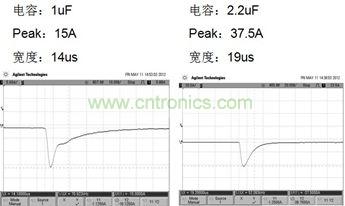

1、電容增大，由於ESR和容量的共同影響，導致開機脈衝Peak增大，脈衝寬度也增加

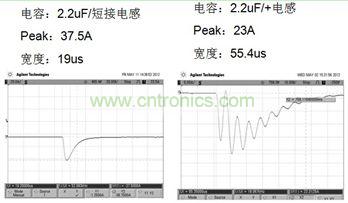

2、使用色碼電感後，由於阻抗與電感的共同作用，改變了波形的形狀
，同時降低了脈衝的Peak電流值。



四
、如何保證保險絲開機不斷？

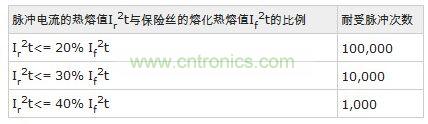

每次脈衝衝擊保險絲，保險絲都會受到一定的損傷，經過多次反複衝擊保險絲就會熔斷。以下為AEM產品耐受衝擊次數的表格：



如果要保證保險絲承受10萬次的電源開機脈衝衝擊而不斷，那麼要選擇保險絲的I2t>開機脈衝能量的5倍以上。以2.2uF電容無電感的脈衝波形為例，計算開機脈衝能量=(37.5)2*0.000019*1/2=0.013
，隻要選擇保險絲I2t > 0.065（0.013*5）即可保證保險絲可承受冷開機情況下10萬次脈衝。如果考慮熱開機情況
，那麼需要考慮溫度折減係數

，以AEM產品為例，在105℃狀態下，大約隻折減80%，也就是說

，如果要達到熱開機10萬次，保險絲不斷，那麼隻要選擇保險絲的I2t > 0.081（0.065/80%）。

五

、從LED照明的開機脈衝角度來說

，快慢斷保險絲均可適用

有很多工程師朋友因為使用習慣而較多的采用慢斷型保險絲，實際上對於LED照明來說快慢斷保險絲均可滿足要求，隻要在選型的時候注意保證保險絲的I2t > 開機脈衝的6.5倍即可保證熱開機10萬次不斷。

目前市場上能夠滿足LED照明的保險絲種類比較多，常見的有傳統的玻璃管、陶瓷管、塑封插件等類型，也有如AEM 推出的250Vac貼片保險絲——MF係列，如果工程師朋友遇到使用空間、生產工藝成本的壓力，可以選用貼片型的產品。
