中心議題：

• 三種HDMI端口ESD保護方案對比

HDMI在單條線纜上結合音頻與視頻協定的高速數字數據接口
，在手機、計算機等眾多設備之間互連廣泛，有哪些方案可以保證HDMI端口ESD保護的有效性
，同時又不影響信號的完整性呢
？本文集合了三種安森美最新的HDMI端口ESD防護方案。

高清多媒體接口 (HDMI)是一種在單條線纜上結合音頻與視頻協定的高速數字數據接口

，能在手機
、計算機、藍光播放機、機頂盒(STB)、汽車
、液晶電視等眾多設備之間互連。

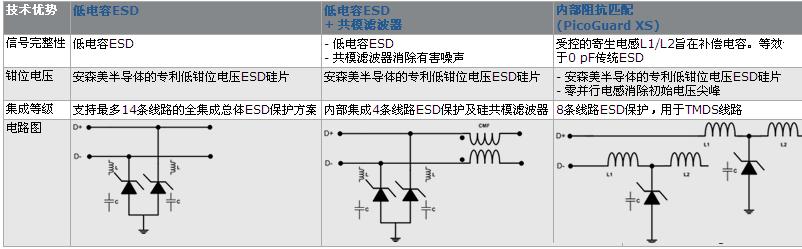

下圖為三種HDMI端口ESD保護方案：
低電容ESD保護、低電容ESD + 共模濾波器
、匹配內部阻抗ESD保護PicoGuard XS®


低電容ESD保護

特性/優勢
0.4 pF ESD保護
流經高速線路上的布線
業界領先的低鉗位電壓

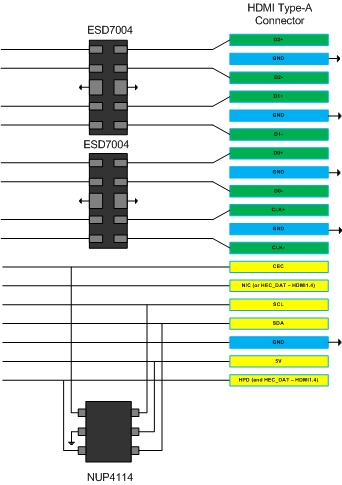

               ESD7004: 低電容ESD保護二極管                MG2040

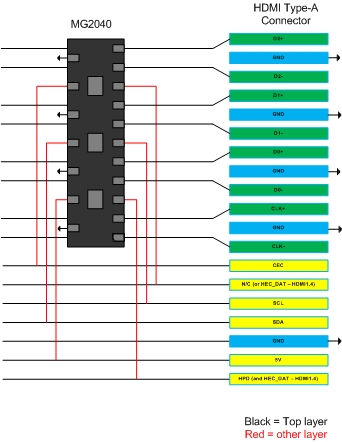

MG2040：MediaGuard全集成方案、含以太網保護(HDMI1.4)、回驅電流保護

下頁內容：低電容ESD + 共模濾波器

[page]

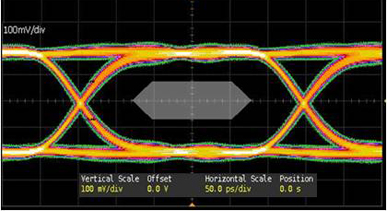

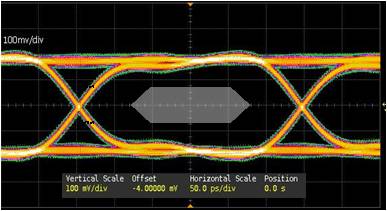

     HDMI 1.3 & 1.4 = 3.4 Gbps    不帶ESD         HDMI 1.3 & 1.4 = 3.4 Gbps  帶ESD

低電容ESD + 共模濾波器



特性/優勢
0.4 pF

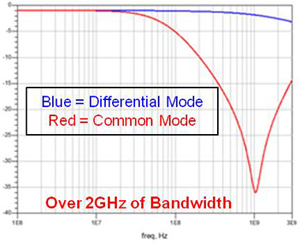

差模(DM)插入損耗 – 1.0 dB @ 500 MHz
共模(CM)抑製 – 15 dB @ 500 MHz
流經高速線路上的布線
業界領先的低鉗位電壓

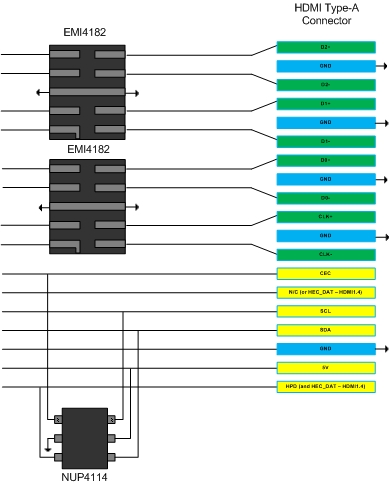

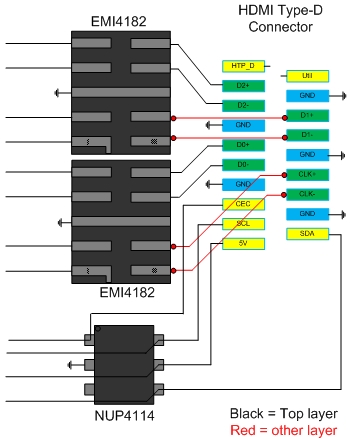

EMI4182: 集成ESD保護的共模濾波器

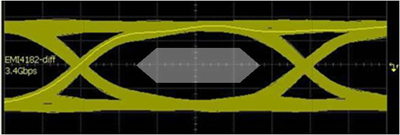

HDMI 1.3 & 1.4 = 3.4 Gbps


下頁內容：匹配內部阻抗ESD保護PicoGuard XS®
[page]

匹配內部阻抗ESD保護PicoGuard XS®



特性/優勢
100 Ω內部阻抗匹配

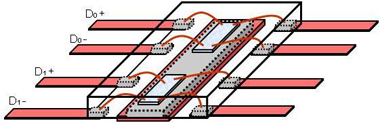

零並行電感 = 沒有線纜導致的ESD電壓尖峰
業界領先的低鉗位電壓

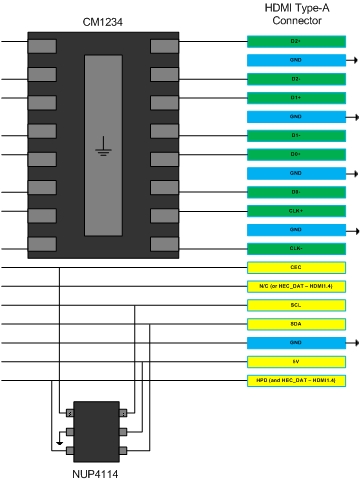

CM1234: PicoGuard XS® ESD 鉗位陣列
