中心議題：

• 自恢複保險絲——PPTC的保護原理
• 如何正確選用PPTC 可恢複保險絲
• ESD應用問答

PPTC是常用的線路保護元件
，有多少人真正會正確的使用它呢？本篇自恢複保險絲——PPTC選型指南從PPTC的保護原理入手
，介紹了正確選用PPTC的選型步驟與方法，並附上ESD應用常見問答。

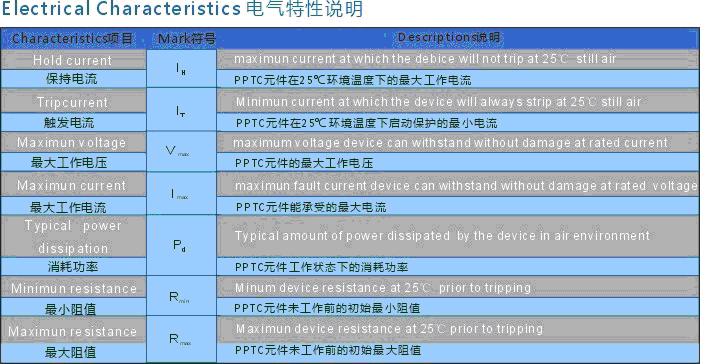

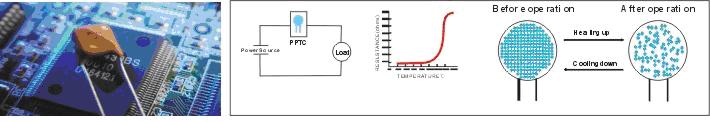

PPTC由高分子聚合物正溫度係數材料製作而成，利用電極或導線貼附在PPTC材料的兩麵
，並以串聯於電路上的方式保護電路。在正常的操作情況下
，組件的電阻值處於極低的狀態下(微毆姆)，電流可以無限製的通過PPTC組件，當過電流的狀況產生時，PPTCzujianhuiyincifareershidedianzuzhikuaisushangsheng。dangdianzuzhikuaisushangshengdaojijinjueyuantaishi，jiuhuijiangdianlushangdedianliuqieduan
，yibaohudianlushangqitadejigouyuzujian，zhidaodianliuzhuangkuangquchu
，PPTC組件冷卻後，其電阻值即下降到與其初始值相近。此時，可複式保險絲（PPTC）即回複到可再次通過電流的狀態。





如何正確選用PPTC 可恢複保險絲

為幫助您正確選用合適的 PPTC 可恢複保險絲，請您按照如下步驟進行選擇

• 步驟1：列出設備線路上的平均工作電流(I)值及工作電壓(V)值。（PEAK值不用考慮）
• 步驟2：根據 I 值、V值
  、產品類別及安裝方式選擇一種PPTC係列。
• 步驟3：如果設備的內部環璋溫度大於25℃時
  ，PPTC元件會隨著溫度的增加
  ，對於通過的電流有折減產生，為維持負載電流正常的提供

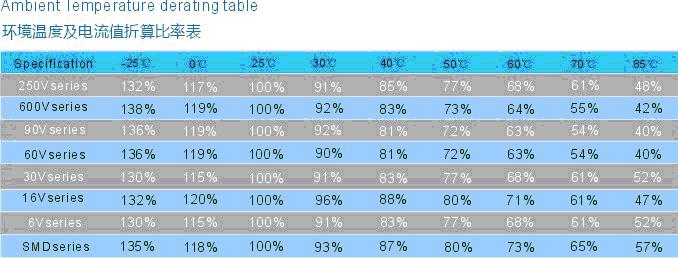

  ，依據所對照的折減率我們可計算應選用的 PPTC 元件IH值如下：IH=平均工作電流（I）/折減比率
• 步驟4：根據步驟2選用出的PPTC及步驟3所計算出的IH 值，在其後規格表選用符合的元件。 選用出的PPTC元件之IH 值須大於或等於步驟 3 所計算出的IH值。
• 步驟5：根據選用的元件便可在 PPTC 元件動作保護時間曲線表中對照出異常電流產生的動作保護時間

下頁內容：ESD應用問答

[page]

ESD應用問答

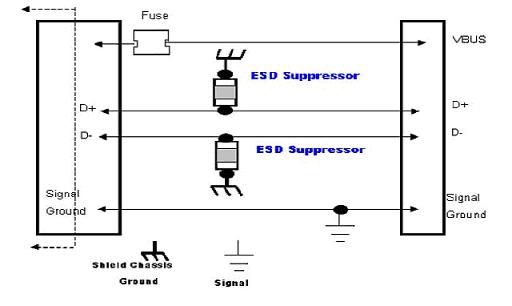

1ESD/TVS元件的PCB推薦布局？ 線路寬度/長度/空間/接地

，單獨接地還是所有的線連接在一起然後再接地？ 原因呢
？

1回答：我們一般建議設計電路電阻是盡可能小。 所(suo)以(yi)靜(jing)電(dian)抑(yi)製(zhi)器(qi)安(an)裝(zhuang)要(yao)盡(jin)可(ke)能(neng)靠(kao)近(jin)連(lian)接(jie)器(qi)以(yi)減(jian)少(shao)衝(chong)擊(ji)。線(xian)路(lu)越(yue)短(duan)，電(dian)阻(zu)越(yue)低(di)。讓(rang)所(suo)有(you)的(de)地(di)線(xian)連(lian)接(jie)在(zai)一(yi)起(qi)
，然(ran)後(hou)鏈(lian)接(jie)到(dao)屏(ping)蔽(bi)機(ji)箱(xiang)以(yi)使(shi)電(dian)路(lu)的(de)電(dian)阻(zu)值(zhi)達(da)到(dao)最(zui)小(xiao)，這(zhe)是(shi)一(yi)個(ge) 良好的設計。

2.是否設計每一個TVS元件同時接地還是分別接地？

2回答：建議把TVS放一起並且連接到屏蔽機箱。

3.適用於模擬接地或電力接地的地麵是哪種？

3回答：.地麵是指屏蔽機箱接地

4.什麼原因呢？

4回答：快速反應和避免其它電磁幹擾。
