【導讀】隨著800V高壓平台在電動汽車與工業儲能領域加速滲透，傳統矽基功率器件正麵臨開關損耗與散熱設計的雙重瓶頸。以碳化矽（SiC）MOSFET為代表的新型半導體
，憑借10倍於IGBT的開關頻率和85%的能效提升率，正推動工業充電器架構向高頻化、集成化躍遷。本文深度解析SiC技術賦能的拓撲結構選型策略，揭曉如何在LLC諧振、圖騰柱PFC等創新方案中精準匹配功率器件參數，實現係統成本與性能的黃金平衡點。

優化拓撲結構與元器件選型

dianchigongdiangongjuheshebeidebianlixingzaihendachengdushangyilaiyukuaisugaoxiaodechongdian。weici
，dianchichongdianjiejuefangandeshejirenyuanbixugenjusuoxudegonglvshuipinghegongzuodianya，jingxinxuanzezuijiatuopujiegou。ciwai
，tamenhaibixuxuanzenenggoujingzhunmanzuyingyongxingnengyaoqiudeyuanqijian。

安森美提供覆蓋低壓、中壓及高壓的全係列功率分立器件，包括適用於上述關鍵拓撲的矽基二極管
、MOSFET和IGBT。依托先進的裸芯與封裝技術，安森美功率器件以卓越品質和穩健性能滿足各類設計需求。

此外，我們基於SiC的開關器件具備更快的開關速度和超低損耗特性，可顯著提升功率密度。安森美 650 V M3S EliteSiC MOSFET（圖 1）提供業界領先的開關性能
，大幅提升 PFC 和 LLC 級的係統效率。

該器件針對 40 kHz 至 400 kHz 的高頻應用進行了優化。EliteSiC M3S 技術相比其前代產品
，柵極電荷減少了 50%，EOSS降低了 44%，輸出電容中的存儲電荷（QOSS）減少了 44%。這種出色的EOSS參數在PFC級應用於硬開關拓撲時，可顯著提升輕載條件下的係統效率。同時，較低的 QOSS還簡化了 LLC 級軟開關拓撲的諧振腔電感設計。此外
，M3S EliteSiC MOSFET在PFC和DC-DC模塊高頻運行時保持低溫工作狀態。

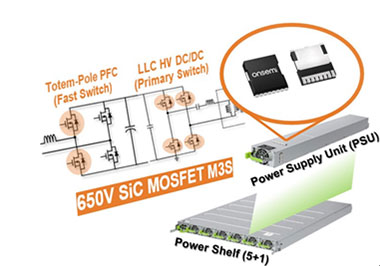

650 V M3S EliteSiC MOSFET 是 PFC 和 LLC 級的理想選擇

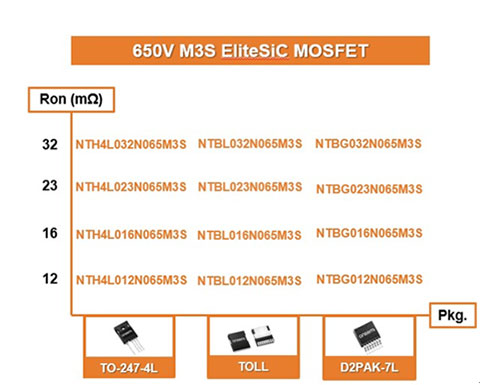

安森美 650 V M3S EliteSiC MOSFET 產品係列

我們還提供基於 PLCES 的係統級 Elite Power 仿真工具
，助力工程師根據不同的拓撲結構和功率水平優化元器件選型。該仿真工具不僅能協助選擇適用於各種拓撲和功率水平的EliteSiC MOSFET。

還可深度洞察采用我們如下EliteSiC係列產品的電路運行狀況，Field Stop 7 (FS7) IGBT
、PowerTrench®T10 MOSFET 和Inteligent Power Modules (IPM)，baokuotedingchanpindezhizaogongyijixianqingkuang。womendefangzhenmoxingbujinjiyushujushoucezhongdedianxingcanshu
，haitigonglejiyuzhizaohuanjingzhongwulixiangguanxingdejixiangongkuangfangzhennengli。zheshiyonghunenggoulejieqijianzaishiyanshigongyibianjietiaojianxiadexingneng，congbiaochengqingkuangdaozuihuaiqingkuangjunkejinxingfangzhen。

此外
，PLECS 模型自助生成工具（SSPMG）允許用戶輸入具有代表性的寄生元件
，並生成自己的定製 PLECS 模型進行仿真。我們通過創新的SPICE模型實現了高精度的原型設計。

我們的物理和可擴展 SPICE 模型為仿真電力電子電路中功率器件的行為提供了一種準確而高效的方法
，從而縮短了產品開發周期。我們最近對SSPMG進行了升級，並集成了WürthElektronik的無源元件數據庫，從而使用戶能夠為複雜的電力電子應用創建更加精確和詳細的 PLECS 模型。這一直觀的基於網頁的平台有助於在設計初期階段及早發現並解決性能瓶頸問題。

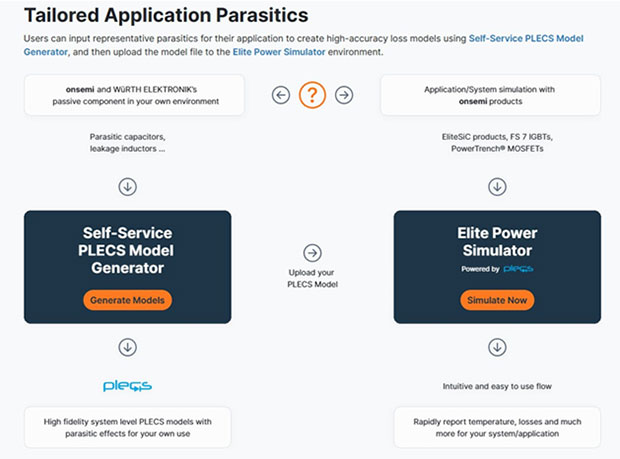

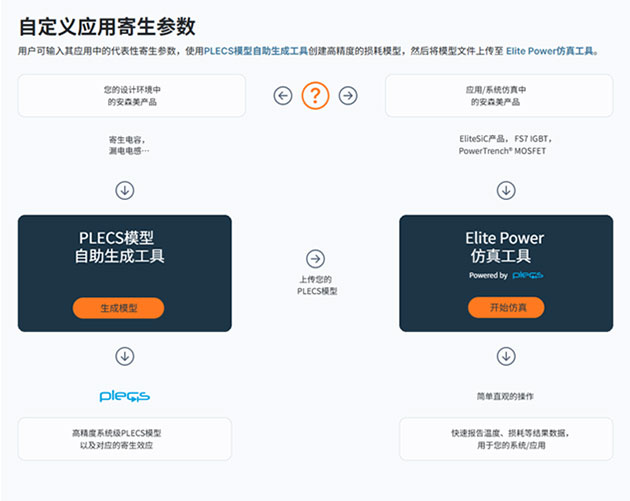

安森美Elite Power仿真工具和 PLECS 模型自助生成工具
