該電路可保護電視機、空調
、冰箱等昂貴設備免受高電壓和低電壓的影響。如果供電電壓異常（過高或過低）
，電路會自動切斷負載。當主電源恢複時，該電路還會發出聲音。

一yi般ban情qing況kuang下xia，這zhe類lei應ying用yong中zhong會hui使shi用yong穩wen壓ya器qi來lai維wei持chi恒heng定ding的de交jiao流liu電dian壓ya。然ran而er，由you於yu交jiao流liu電dian源yuan異yi常chang，穩wen壓ya器qi中zhong的de繼ji電dian器qi會hui不bu斷duan地di接jie通tong和he斷duan開kai。繼ji電dian器qi的de頻pin繁fan接jie通tong或huo斷duan開kai會hui縮suo短duan電dian器qi和he穩wen壓ya器qi本ben身shen的de使shi用yong壽shou命ming。因yin此ci
，最zui好hao使shi用yong這zhe個ge項xiang目mu來lai控kong製zhi電dian器qi，而er不bu是shi使shi用yong昂ang貴gui的de穩wen壓ya器qi。

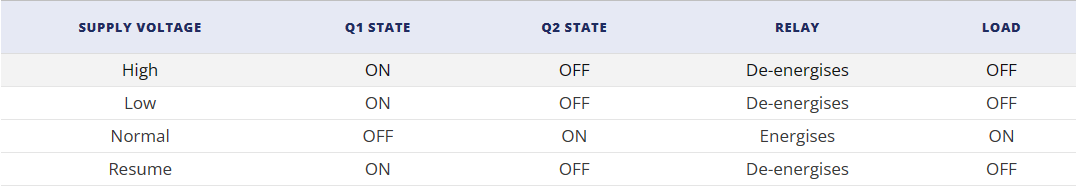

帶延時和報警的高低壓切斷原理：

當電源電壓較高時
，齊納二極管 D4 陰極的直流電壓大於 5.6V。因此，晶體管 Q1 導通，晶體管 Q2 關斷。因此

，繼電器 RL1 斷開，負載處於關斷狀態。

在低電源電壓條件下
，晶體管 Q1 進入導通狀態，晶體管 Q2 關斷，負載處於關斷狀態。

當正常交流電源供電時，齊納二極管 D4 陰極的直流電壓小於 5.6V

，此時晶體管 Q1 處於關斷狀態。因此，晶體管 Q2 處於導通狀態


，從而通過綠色 LED 指示燈將負載切換至導通狀態。

斷電後恢複供電時


，555 定時器 IC 變為低電平
，從而觸發 555 定時器 IC。555 定時器集成電路的輸出通過晶體管 Q3 使音響集成電路工作，同時，由於 555 定時器的輸出連接到晶體管 Q1 的基極，晶體管 Q1 進入導通狀態
，導致晶體管 Q2 關斷。這樣，繼電器就關閉了負載。

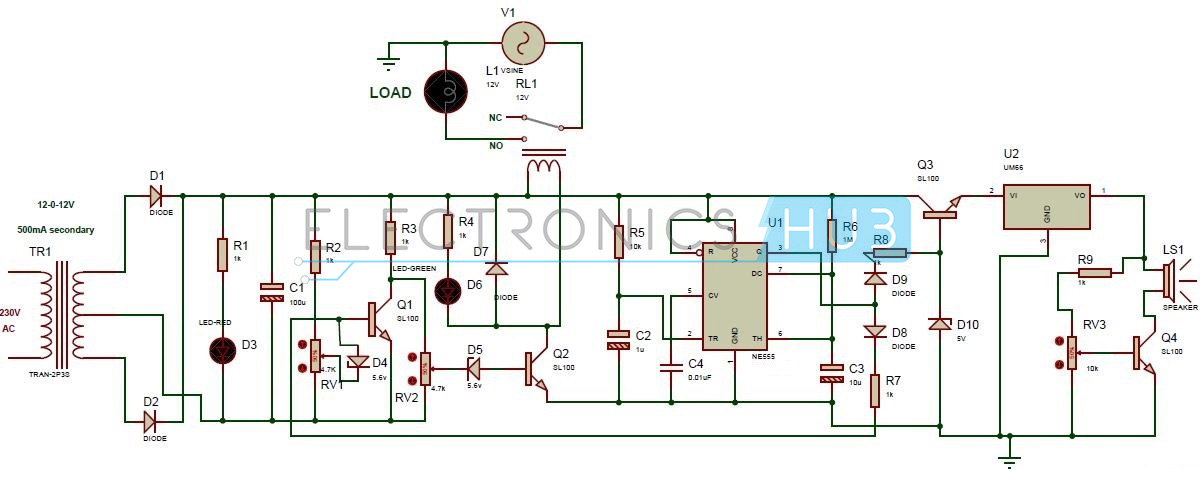

帶延遲和報警功能的高低壓切斷電路圖：

中心抽頭變壓器（12-0-12V
，500mA）

NE 555 定時器

UM66 集成電路

揚聲器

12V 繼電器

4 個晶體管 - SL100

2 個齊納二極管 - 5.6V

齊納二極管 - 5V

LED - 紅色、綠色

5 個二極管 - 1n4001

16V 電解電容 - 100uF
、10uF、1uF

陶瓷電容器 - 0.01uF

電位器 - 4.7k
、4.7k

、10k

7 電阻器 - 1k

電阻器 - 10k、1M

具有延遲和報警功能的高低壓截止電路設計：

在該電路中，555 定時器被配置為單穩態工作模式。在該電路中，4 腳和 8 腳短路
，以避免突然複位。555 定時器輸出信號的脈衝寬度約為 10 秒。該輸出信號驅動揚聲器。

由於使用了 UM66 集成電路，當電源恢複時，揚聲器會發出悠揚的聲音。揚聲器的音量可通過 POT RV3 控製。

綠色 LED 指示交流電源電壓正常。紅色 LED 用於電源指示。

齊納二極管 D4 和晶體管 Q1 用於比較輸入電壓。晶體管 Q2 根據晶體管 Q1 的輸出切換負載。二極管 D1 和 D2 用於整流。電容器 C1 用於過濾輸入交流紋波。

如何操作此電路？

根據電路圖進行連接

接通電源時，確保交流和直流電源之間沒有共用連接。

接通輸入交流電源。

使輸入電源電壓變低或變高。現在，您可以觀察到負載自動關閉。

輸入正常的電源電壓。現在可以觀察到負載通過綠色 LED 指示燈運行。

現在恢複供電。可以聽到悠揚的聲音。

關閉電源。

帶延時和報警電路的高低壓切斷裝置 優點和應用：

與穩壓器相比，成本更低

耗電少。

該電路用於家庭和辦公室
，保護設備免受高電壓和低電壓的影響。
