【導讀】連接一個更高電壓的電源軌來偏置線性穩壓器的內部電路
，使穩壓器能夠產生一個0.9V的低輸出電壓

，該輸出電壓可承受4A瞬變

，變化很小。

連接一個更高電壓的電源軌來偏置線性穩壓器的內部電路，使穩壓器能夠產生一個0.9V的低輸出電壓
，該輸出電壓可承受4A瞬變，變化很小。

最初，古老的3端子線性穩壓器具有雙極結型晶體管（BJT）發射極跟隨器輸出，可提供非常低的輸出阻抗。當今的許多應用要求壓差低於第一代穩壓器（1.5V），因此大多數現代穩壓器都包含一個共源MOSFET作為調整元件。

然而
，與共源（或共發射極）輸出相關的折衷方案是：guyoudegaoshuchuzukang。fankuitongguowenyaqidehuanluzengyijiangdizhiliushuchuzukang
，danhuanluzengyihuisuizhepinlvdezengjiaerxunsujiangdi。zhezhongxiaoyinghuidaozhishuchuzukangchuxianbuxiwangdeshangsheng。

許xu多duo複fu雜za的de係xi統tong具ju有you多duo個ge電dian壓ya軌gui。該gai設she計ji使shi得de通tong過guo連lian接jie更geng高gao電dian壓ya的de電dian源yuan軌gui來lai偏pian置zhi穩wen壓ya器qi的de內nei部bu電dian路lu，從cong而er可ke以yi創chuang建jian具ju有you良liang好hao瞬shun態tai響xiang應ying的de低di壓ya差cha線xian性xing穩wen壓ya器qi。作zuo為wei這zhe種zhong方fang法fa的de一yi個ge例li子zi（圖1），該電路使用5V電源進行內部偏置
，同時將1.25V的輸入電壓調節至0.9V。

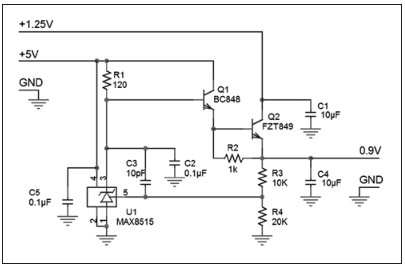

圖1.多個電源電壓使該線性穩壓器能夠實現出色的性能。

電阻R1提供偏置電流
，由並聯穩壓器U1調製
，以驅動由Q1和Q2組成的達林頓對。電路輸出取自Q2的發射極，並通過R3-R4分壓器反饋給並聯穩壓器。電容C1和C5旁路輸入電源;電容 C2

、C3 和 C4 對電路進行補償，以實現穩定工作。

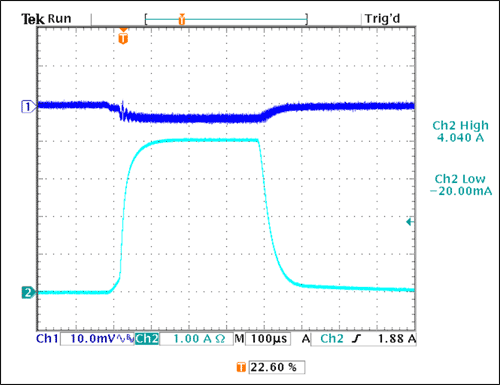

圖2顯示了電路性能。0A至4A負載瞬態（下部走線）導致輸出電壓變化小於5mV（上跡線）。要獲得此性能，您必須在選擇組件時格外小心。並聯穩壓器必須具有低反饋閾值和獨立的電源端子，如圖1所示。C1 和 C4 必須具有與所需輸出電流相當的紋波電流額定值（MLCC 陶瓷片式電容器工作良好）。FZT849（Zetex）是晶體管Q2的不錯選擇
，它應該在飽和附近有足夠的增益。

圖2.圖1所示的穩壓器輸出可承受4A瞬態電流，變化很小。
