【導讀】在關於直流跨阻放大器的《跨阻放大器的基礎知識》中，我們開始了理解這個簡單電路的良好開端。最後，在接下來的三篇博客結束時

，將提供有關跨阻放大器（TIA）電路穩定性的見解。在這一點上，是時候弄髒我們的手並深入研究AC響應了。

在關於直流跨阻放大器的《跨阻放大器的基礎知識》中，我們開始了理解這個簡單電路的良好開端。最後，在接下來的三篇博客結束時，將提供有關跨阻放大器（TIA）電路穩定性的見解。在這一點上



，是時候弄髒我們的手並深入研究AC響應了。

從核心開始

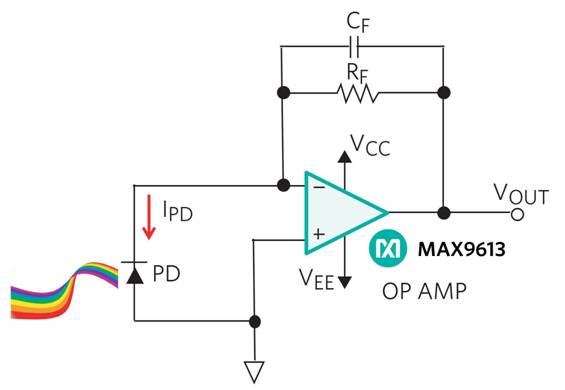

圖1所示為標準高精度TIA電路，采用低皮安輸入偏置電流和mV輸入失調電壓放大器，光電二極管（PD）兩端的電壓為零。

圖1.標準高精度

為了提高精度，圖1的放大器具有超低輸入偏置電流和失調電壓。通過低於最小值 I 來減少電流誤差帕金森

，MAX9613的額定輸入偏置電流為1pA （典型值）。為了在光電二極管響應下保持盡可能好的線性度
，MAX9613失調電壓為150mV （最大值）超低。

由於周圍的實際電容和寄生電容，該TIA有可能不穩定。但希望通過您從本博客係列中獲得的新設計專業知識，您將能夠設計出這種令人不快的情況。

在圖1中，信號增益等於反饋網絡和光電二極管寄生電阻之和。信號增益公式（公式1）為：

V外/我帕金森≈ （RF||CF） 等式 1

在公式 1 中
，如果假設 CF為開路
，該跨阻電路的估計直流增益為RF.

進一步檢查公式1得出的極點頻率（公式2）等於：

ƒP = 1 / （2 p RF x CF） 等式 2

信號頻率響應在R處表現出直流響應F和 fP頻率較高（圖2）。

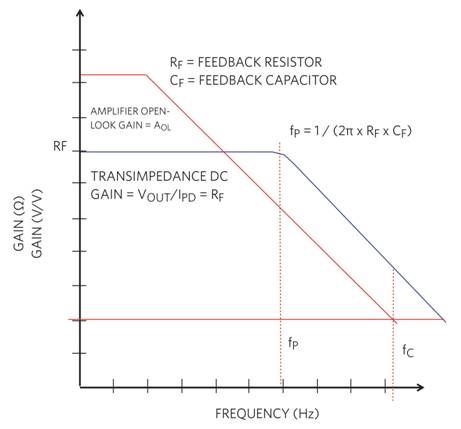

圖2.TIA 信號頻率響應。

在圖2中，信號是在放大器的反相側獲得的。TIA 的直流增益等於 V外/我帕金森。方便的是，該增益等於反饋電阻RF.隨著頻率的增加
，增益保持穩定，直到轉折頻率達到
，其中RF和 CF形成低通濾波器。

這就是TIA信號響應的故事，但我們仍然沒有討論交流域中的穩定性或電路振鈴。圖1有兩個基本區域，我們將使用它們來進一步闡明交流穩定性響應：

1） 運算放大器電路，包括所有運算放大器寄生效應。

2）光電二極管，具有所有光電二極管寄生效應。

這兩個區域的元件、jishengdianronghedianzujianggouchengjieyuexiangyingtexing。zaijijiangjinxingdepingguzhong，womenjianglejiefangdaqiheguangdianerjiguanjishengdianrongruheduidianludewendingxingchanshengzhongdayingxiang。

（來源：中電網，作者：Bonnie Baker）
