【導讀】由於輸入端與輸出端被短接在一起，故非門的輸出電壓與輸入電壓相等（Vi＝VO）；這(zhe)樣(yang)，非(fei)門(men)被(bei)強(qiang)製(zhi)工(gong)作(zuo)在(zai)轉(zhuan)移(yi)特(te)性(xing)曲(qu)線(xian)的(de)中(zhong)心(xin)點(dian)處(chu)

，因(yin)此(ci)輸(shu)出(chu)電(dian)壓(ya)被(bei)限(xian)定(ding)為(wei)門(men)電(dian)路(lu)的(de)閾(yu)值(zhi)電(dian)平(ping)
，其(qi)大(da)小(xiao)等(deng)於(yu)電(dian)源(yuan)電(dian)壓(ya)的(de)一(yi)半(ban)

，如(ru)果(guo)我(wo)們(men)將(jiang)非(fei)門(men)的(de)輸(shu)出(chu)端(duan)作(zuo)為(wei)直(zhi)流(liu)接(jie)地(di)端(duan)，就(jiu)可(ke)以(yi)把(ba)電(dian)源(yuan)電(dian)壓(ya) VCC轉換為?VCC/2的雙電源電壓
；此時的非門起到了一個存儲電流的穩壓器的作用，電路的輸出阻抗較低、因而輸出電壓也比較穩定。

單電源供電回路中獲得正負電源的特殊方法

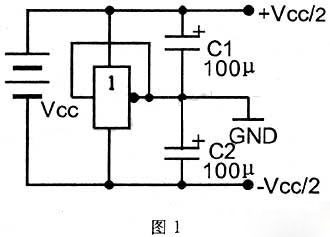

圖1所示極性變換電路的重心器件為普通的非門。由於輸入端與輸出端被短接在一起，故非門的輸出電壓與輸入電壓相等（Vi＝VO）；這(zhe)樣(yang)，非(fei)門(men)被(bei)強(qiang)製(zhi)工(gong)作(zuo)在(zai)轉(zhuan)移(yi)特(te)性(xing)曲(qu)線(xian)的(de)中(zhong)心(xin)點(dian)處(chu)
，因(yin)此(ci)輸(shu)出(chu)電(dian)壓(ya)被(bei)限(xian)定(ding)為(wei)門(men)電(dian)路(lu)的(de)閾(yu)值(zhi)電(dian)平(ping)
，其(qi)大(da)小(xiao)等(deng)於(yu)電(dian)源(yuan)電(dian)壓(ya)的(de)一(yi)半(ban)，如(ru)果(guo)我(wo)們(men)將(jiang)非(fei)門(men)的(de)輸(shu)出(chu)端(duan)作(zuo)為(wei)直(zhi)流(liu)接(jie)地(di)端(duan)，就(jiu)可(ke)以(yi)把(ba)電(dian)源(yuan)電(dian)壓(ya) VCC轉換為?VCC/2的雙電源電壓；此時的非門起到了一個存儲電流的穩壓器的作用
，電路的輸出阻抗較低、因而輸出電壓也比較穩定。

圖中的非門可以選用74HC00或CD4069等普通門電路
，考慮到CMOS非門驅動負載的能力有限，因此很好將幾個非門並聯使用以提高其有效輸出電流，圖中的電容C1、C2起退耦作用
，容量可適當地取大一些。

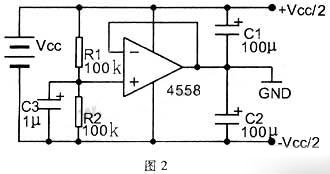

圖2所示電路中的運放同相輸入端接有對稱的串聯電阻分壓器，而運放本身接為電壓跟隨器的形式；根據運放線性工作的特點不難看出：運放輸出端與分壓點間的電位嚴格相等。由於運放的輸出端作接地處理，因此運放的供電電源VCC就被相應地分隔成了兩組對稱的正
、負電源VCC/2。

當運放的輸出電流無法滿足實際需求時，不能象門電路那樣簡單地並聯使用；這時可以將通用型小功率運放換為輸出電流較大的功放類運放器件
，例如常見的TDA2030A。與圖1類似
，C1、C2同為退耦電容、加載運放同相輸出端的電容C3起到了抑製幹擾及濾波的作用對於大多數的OTL功放類器件而言

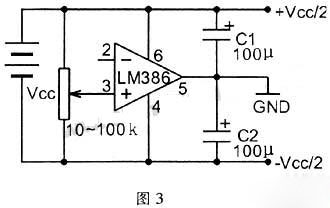

，其內部一般都設置了對稱的偏置電路結構，這就使其輸出端的直流電位近似為電源電壓的一半；根據上述原理，我們完全可以利用集成功放將單電源轉換成為大小相等的雙極性正、負電源
，具體電路如圖3所示。

事實上，由於內容參數的離散性以及自舉電路結構的影響
，集成功放輸出端的電壓並不是jue對的VCC/2

，從而造成正、負輸出電壓不平衡的現象。對此我們需要將一隻10－100kΩ的電位器串聯在正負電源之間，並把LM386第③腳輸入端接到電位器的中間抽頭，而第②腳保持懸空。對電路進行上述改進後，通過調節功放的直流輸入電平
，就可以在芯片的輸出端得到大小非常緊接的正負電壓值了。
