蜂(feng)鳴(ming)器(qi)是(shi)我(wo)們(men)在(zai)電(dian)路(lu)設(she)計(ji)中(zhong)使(shi)用(yong)的(de)常(chang)見(jian)的(de)一(yi)種(zhong)預(yu)警(jing)發(fa)聲(sheng)器(qi)件(jian)
，我(wo)們(men)常(chang)使(shi)三(san)極(ji)管(guan)的(de)工(gong)作(zuo)於(yu)開(kai)關(guan)狀(zhuang)態(tai)來(lai)驅(qu)動(dong)它(ta)。然(ran)而(er)越(yue)簡(jian)單(dan)的(de)電(dian)路(lu)，很(hen)多(duo)人(ren)在(zai)設(she)計(ji)時(shi)往(wang)往(wang)越(yue)容(rong)易(yi)忽(hu)略(lve)細(xi)節(jie)
，導(dao)致(zhi)實(shi)際(ji)電(dian)路(lu)中(zhong)蜂(feng)鳴(ming)器(qi)不(bu)發(fa)聲(sheng)
、輕微發聲和亂發聲的情況發生。



我們在數字電路設計的中常常用三極管的開關特性把數字信號的“1”和“0”來轉化成實際電路中的“通”和“斷”，來驅動一些蜂鳴器、數碼管、繼電器等需要較大電流的器件。然而在使用的過程中
，如果不在意細節，三極管就可能無法工作在正常的開關狀態。  終無法達到預期的效果
，有時就是因為這些小小的錯誤而導致重新打板，導致浪費。



這(zhe)裏(li)小(xiao)編(bian)把(ba)自(zi)己(ji)使(shi)用(yong)三(san)極(ji)管(guan)的(de)一(yi)些(xie)經(jing)驗(yan)以(yi)及(ji)一(yi)些(xie)常(chang)見(jian)的(de)誤(wu)區(qu)給(gei)大(da)家(jia)分(fen)享(xiang)一(yi)下(xia)，在(zai)電(dian)路(lu)設(she)計(ji)的(de)過(guo)程(cheng)中(zhong)可(ke)以(yi)減(jian)少(shao)一(yi)些(xie)不(bu)必(bi)要(yao)的(de)麻(ma)煩(fan)。我(wo)們(men)來(lai)看(kan)幾(ji)個(ge)三(san)極(ji)管(guan)做(zuo)開(kai)關(guan)的(de)常(chang)用(yong)電(dian)路(lu)畫(hua)法(fa)。蜂(feng)鳴(ming)器(qi)我(wo)們(men)選(xuan)擇(ze)了(le)常(chang)用(yong)的(de)蜂(feng)鳴(ming)器(qi)。

例：圖一中a電路中三極管我們選擇了2N3904三極管
，2N3904是現在常用的NPN三極管。其耐壓值40V，Pcm=400mW，Icm=200mA，β=100-400。蜂鳴器LS1接在三極管的集電極，驅動信號取5V，電阻按照經驗可以取4.7K。假設三極管放大倍數為100
，蜂鳴器的工作電流為20mA，即Ic=20mA。Ib=Ic/β=0.2 mA。當基極電流大於0.2 mA時，蜂鳴器均可正常發聲。a電路中的基極電流Ib=（5V-0.7V）/4.7K=0.9mA
，大於0.2 mA，可以使蜂鳴器正常發聲。b 電路用的是2N3906三極管，PNP型，同樣把蜂鳴器LS2接在三極管的集電極，驅動信號是5VTTL電平。由於2N3906其他參數和2N3904基本一致，因此計算過程不再贅述。以上這兩個電路圖都可以正常工作。



 圖2

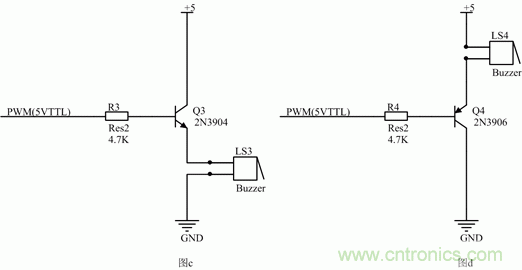

圖二的兩個電路和圖一相比，把蜂鳴器接在了三極管的發射極。在c電路
，假設基極電壓為5V
，基極電流Ib=（5V-0.7V- UL）/4.7K，其中UL為蜂鳴器上的壓降。如 果UL比較大，那麼相應的Ib就小
，很有可能Ib<0.2mA
，Ic<20mA，無法驅動蜂鳴器。有人認為把R3的阻值減小，Ib就可以變大，大於0.2 mAshi，fengmingqijiukeyizhengchanggongzuo。danshifengmingqideyajianghennanhuozhi，erqieyouxiefengmingqideyajiangkenengbiandong
，zheyangyilaijijidianzuzuzhijiuhennanxuanze
，zuzhixuanzetaidajiuhuiqudongshibai

，xuanzetaixiao，sunhaoyoubianda。d電路也會出現同樣的問題，所以不建議選用圖二的這兩種電路。



圖3

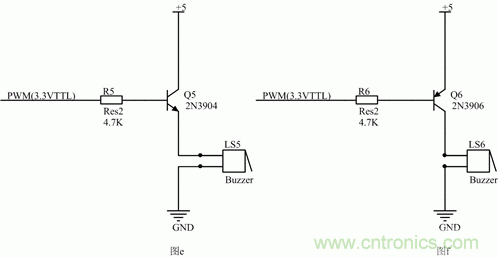

圖三這兩個電路，電路的驅動信號為3.3VTTL電平，常出現在3.3V的MCU電路設計中
，如果不注意就很容易就設計出這兩種電路，而這兩種電路都是錯誤的。



先分析e電路，這是典型的“發射極正偏，集電極反偏”的放大電路，或者叫射極輸出器。當PWM信號為3.3V時，Ib=（3.3V-0.7V- UL）/4.7K
，會出現和圖2中c電路中一樣的情況。



f電路也是一個很失敗的電路，首先這個電路導通是沒有問題的，當驅動信號為0V時
，蜂鳴器可以正常動作。然而這個電路是無法關斷的，當驅動信號PWM為3.3V高電平的時候
，Ube=5V-3.3V=1.7V, Ube>0.7V，三極管仍可以導通
，於是蜂鳴器會一直響。那這個問題有辦法解決嗎

？有
，如果你的MCU支持OD（開漏）驅動方式
，可以在開漏輸出後用上拉電阻把電平拉到5V，這樣 Ube=5V-5V=0V, Ube<0.7v,三極管就可以正常的關斷了。



總結：



sanjiguanzuoweikaiguanqijian，suiranqudongdianluhenjiandan，yaoshidianlugongzuogengjiawendingkekao，haishibunengdiaoyiqingxin。weilebimianchucuo，gerenjianyishiyouxiancaiyongtuyidedianlu
，jinliangbucaiyongtuerdedianlu，bimianshiyongtusandegongzuozhuangkuang。
