在半導體行業中

，“微縮（Scaling）”是一個經常出現的詞語，比方說，我們經常在半導體行業的新聞中聽到有關晶體管微縮（即把納米級（Nano-scale）的尺寸縮小至原子級別）的信息。或者，我們又曾聽說過
，我們日常使用的智能手機等電子設備由於采用了容量較大（Scaling）的存儲半導體


，因此能夠存儲清晰度較高的視頻。無論什麼樣的新聞

，基本都意味著微縮（Scaling）的進步。

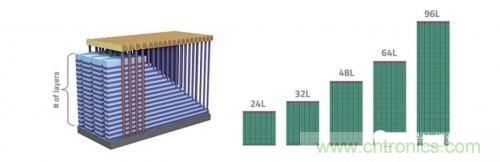

以上這些進步都是由元件接觸麵積（Footprint）的縮小、三維結構的擴大
、xincailiaohegexinjiegoudecaiyongsuodailaidexiaoguo。rujindeshuzishidaiyinyishangzhexiejishudefazhanhejinbuerdeyichengli。rujin，shiwomenderichangshenghuofashengfantianfudibianhuadedianzishebeishiyouyuweisuo（Scaling）而得以誕生的，而且，今天的我們隻需動動手指就可以獲得海量的數字信息。



晶體管的微縮（Scaling）

就半導體的微縮（Scaling）而言，摩爾定律是眾所周知的。即當價格不變時

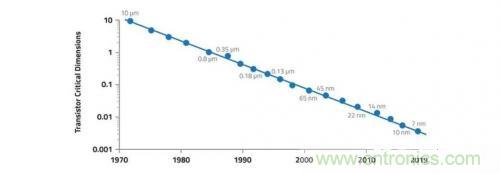

，集成電路上可容納的元器件的數目每隔 18 個 -24 個月便會增加一倍，性能也將提升一倍。



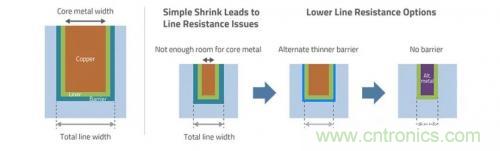

最近幾十年來，隨著光刻（Lithography，在晶圓表麵影印成線路圖案的加工技術）和等離子蝕刻（Plasma Etching）技術的進步
，半導體行業正在逐步縮小晶體管這一重要的（或者說是不可或缺的）構成要素，且獲得了較大的發展。

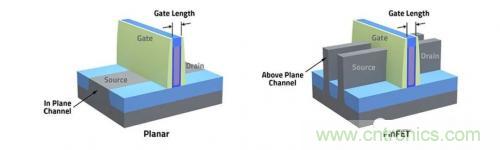

此外，就半導體的技術節點（Technology Node）而言，一般指的是晶體管的閘極(Gate)的長度。比方說，所謂 0.5um 的技術節點指的就是閘極(Gate)長度為 0.5um dejingtiguan。danshi，suizheshidaidefazhan，jishujiediandedingyiyezaibianhua，rujinbuzaishijingtiguanxiangguandezhuyaobufendechicunzhibiao，erjinshizhidaiyuanjiandedaijidemingcheng。danshi，suizhejiediandeweisuofazhan，renmenduiyutigaoyuanjiandexingnenghegonglv
、削減生產成本的目標從來沒有改變過。
