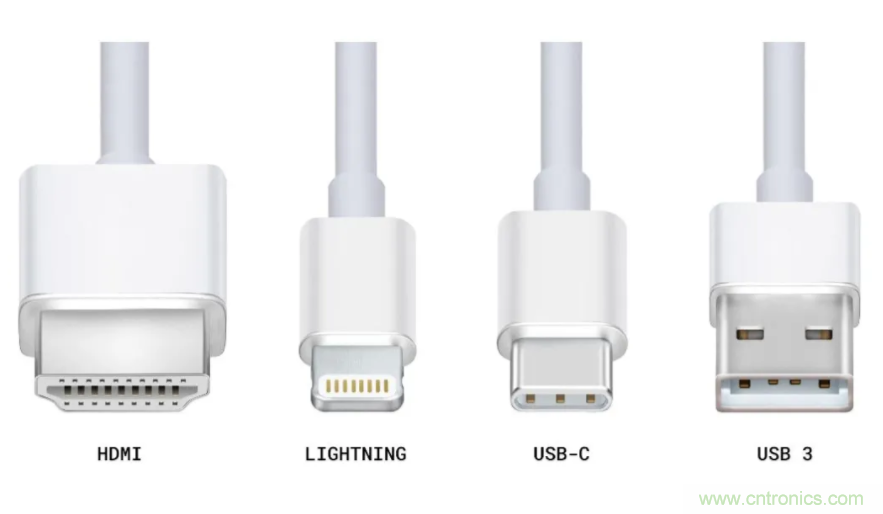

為了在兩個或多個USB-C係(xi)統(tong)之(zhi)間(jian)實(shi)現(xian)功(gong)能(neng)，係(xi)統(tong)必(bi)須(xu)進(jin)行(xing)通(tong)信(xin)，並(bing)分(fen)配(pei)將(jiang)提(ti)供(gong)電(dian)源(yuan)和(he)數(shu)據(ju)以(yi)及(ji)將(jiang)接(jie)收(shou)傳(chuan)輸(shu)的(de)電(dian)源(yuan)和(he)數(shu)據(ju)的(de)設(she)備(bei)。這(zhe)種(zhong)類(lei)型(xing)的(de)設(she)備(bei)通(tong)信(xin)角(jiao)色(se)分(fen)配(pei)是(shi)USB的新增功能。因此，必須為特定應用精心設計USB-C係統。



安森美半導體提供一整套AC-DC和DC-DC方案，包括參考設計，樣品固件和業界領先的GUI接口。安森美半導體的解決方案使客戶能夠快速而自信地將USB-C集成到他們的平台中。



AC-DC 方案



AC-DC方案應用於終端應用，如AC-DC壁式適配器、USB壁式插座和工業電源係統。



針對使用最新的USB充電標準的智能AC-DC應用，安森美半導體最近推出了一款帶同步整流器的完全集成的USB-C PD和PPS控製器。FAN6390集成了策略管理器

，符合USB-C PD 3.0和PPS標準。它采用了一個極低的5mΩ感測電阻，提供高達60W的完全集成電源方案。還可在AC-DC方案中加入CC線路上的高壓保護功能。FAN6390符合USB-C和USB PD設計的所有要求。



與FAN6390相輔相成的是我們公司為隔離式AC-DC應用提供的完整的初級側方案。下麵的框圖展示了我們同類產品中最好的AC-DC方案，其增強的智能水平為用戶提供最佳的充電體驗
，即使是那些全天保持多台設備運行的用戶。

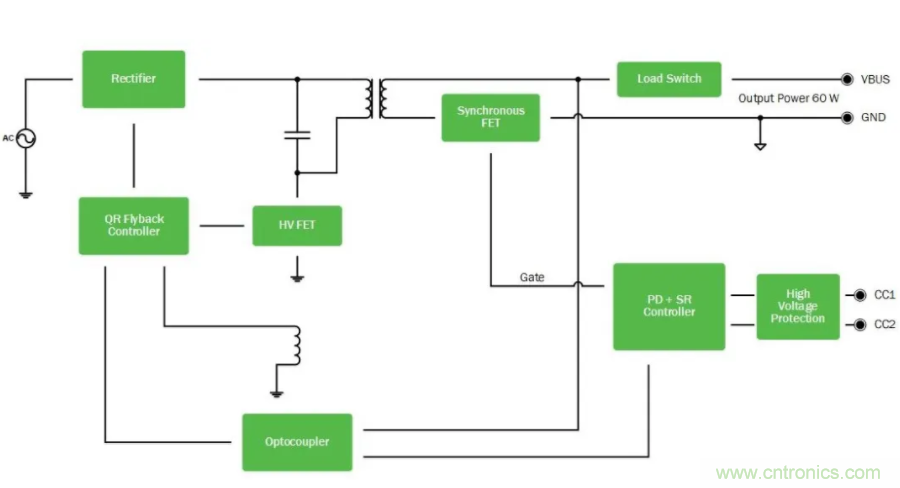

圖 1: USB-C AC-DC 方案框圖



該方塊圖解決方案支持在20V的VBUS上提供高達60W的輸出功率提供。該設計的最大輸出電流為3A，可協商VBUS為5V、11V或15V
，符合USB-C PD標準中定義的標準電壓。當不需要USB-C PD合同充電時
，FAN6390將配置端口以提供USB-C標準所定義的電源。



從通過光電耦合器與初級側通信到集成所有必要的控製來實現USB-C PD策略管理器，FAN6390為AC-DC設計人員提供了成功利用最新的USB-C充電標準的工具。

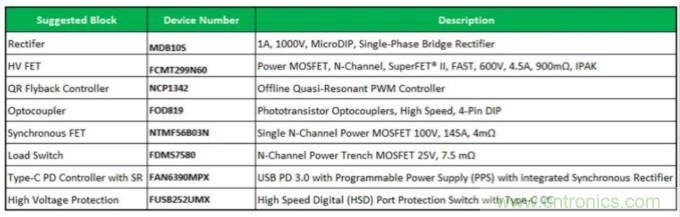

在AC-DC方案方麵，安森美半導體提供了包括MDB10S在內的高性能初級產品
，包括1A、1000V低正向壓降的單相橋式整流器MDB10S。然而

，本次展示的明星產品是高性能的準諧振反激控製器NCP1342。



它包括集成的高壓啟動，並采用了專有的快速頻率返走技術
，以提高高開關頻率的輕負載效率。這意味著由於變壓器和元件的減小，會帶來功率密度更高和更小的適配器。





DC-DC 方案



DC-DC方案應用於終端應用，如個人電腦/筆記本電腦、智能手機

、拓展口
、配件、汽車
、可穿戴設備、消費類和工業等。

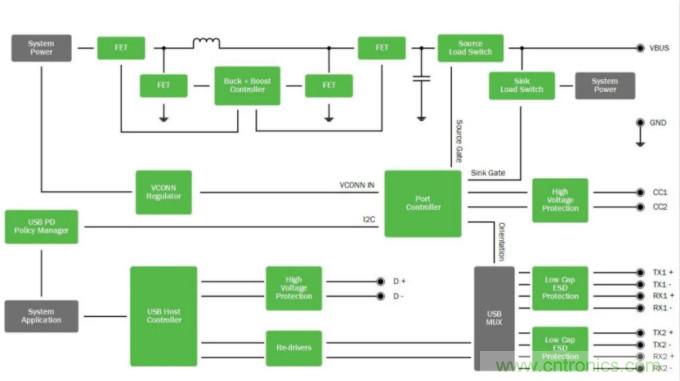

圖 2: USB-C DC-DC 方案框圖

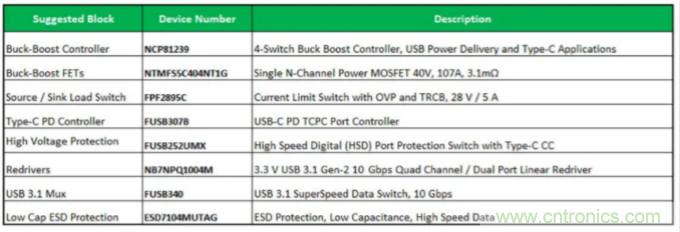

DC-DC方案包括NCP81599，具有降壓/升壓功能和四個集成的40V FET驅動器。它符合QC 3.0標準，通過I2C編程

，具有高度靈活性。電源通過專門設計的隔離開關進行電流限製和過壓保護。



FUSB307B USB-C控製器本身完全符合PD 3.0和TCPC標準，是多端口係統的理想選擇。USB-C的數據速率可高達10Gbps

，這意味著信號完整性可能會因PCB走線和傳輸電纜而降低。安森美半導體有一係列轉接驅器產品
，如NB7NPQ1004M，通過在輸入接收器上進行不同級別的均衡和輸出發射器上采用平坦增益放大來補償這些損耗。信號還可以通過一個SS開關進行多路複用
，以保持信號的完整性。





安森美半導體通過為AC-DC和DC-DC設計人員提供必要的工具，使他們輕鬆
、成功地將最新的USB標準集成到其設計中，從而在USB-C PD細(xi)分(fen)市(shi)場(chang)上(shang)取(qu)得(de)長(chang)足(zu)的(de)進(jin)步(bu)。除(chu)了(le)框(kuang)圖(tu)之(zhi)外(wai)

，安(an)森(sen)美(mei)半(ban)導(dao)體(ti)還(hai)提(ti)供(gong)了(le)大(da)量(liang)的(de)特(te)定(ding)應(ying)用(yong)參(can)考(kao)設(she)計(ji)組(zu)合(he)。這(zhe)些(xie)參(can)考(kao)設(she)計(ji)包(bao)括(kuo)客(ke)戶(hu)友(you)好(hao)的(de)圖(tu)形(xing)用(yong)戶(hu)接(jie)口(kou)(GUI)

，在某些情況下更提供示例參考代碼。
