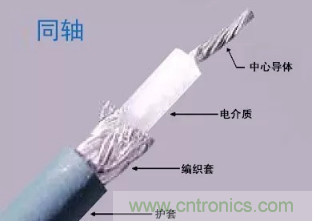

同軸電纜





主要用於傳輸射頻信號，應用領域包括：



通信



計算機本地接入網



視頻



無線通信



低電平射頻信號



電纜結構中包括兩個導體：



用於信號傳輸的中心導體。



外屏蔽：接地，有時用於信號返回
；EMI/RFI（電磁幹擾/射頻幹擾）保護



雙軸電纜





也稱為雙絞/屏蔽線和雙軸線

，應用包括：



差分數據傳輸：高/低信號——反轉圖像



非差分數據傳輸：時鍾信號
；信號返回
；78-124歐姆阻抗
；78歐姆初級



電纜結構中包括三個導體:



中心導體（通常為藍色）



中間接頭



外屏蔽：EMI/RFI保護

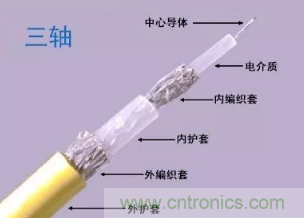

三軸電纜





稱為雙屏蔽同軸電纜，主要應用特性包括：



軍用艦載數據總線應用



視頻



低電流測試和測量



50-75歐姆



75歐姆初級



電纜結構中包括三個導體：



中心導體



內屏蔽



外屏蔽：EMI/RFI保護

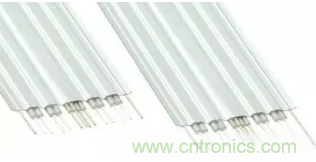

帶狀雙軸電纜



市場上還有一種產品叫做帶狀雙軸電纜，如3M的SL8800 係列, 但其應用與上述電纜有明顯差異。





該產品適用於各種高速（超過15Ghz）應ying用yong，包bao括kuo總zong線xian接jie口kou和he其qi他ta高gao帶dai寬kuan多duo通tong道dao介jie質zhi。該gai產chan品pin可ke以yi應ying用yong於yu連lian接jie器qi端duan接jie版ban本ben中zhong，也ye可ke以yi直zhi接jie焊han接jie到dao電dian路lu板ban上shang
，可ke以yi將jiang其qi切qie割ge成cheng定ding製zhi長chang度du
，並bing且qie可ke以yi緊jin密mi折zhe疊die而er不bu會hui造zao成cheng任ren何he明ming顯xian的de信xin號hao衰shuai減jian。



來源：Digi-Key
