當受到蜂窩係統中發現的高RF功率的影響時，這些設備可以產生-80dBm或更高的互調信號。

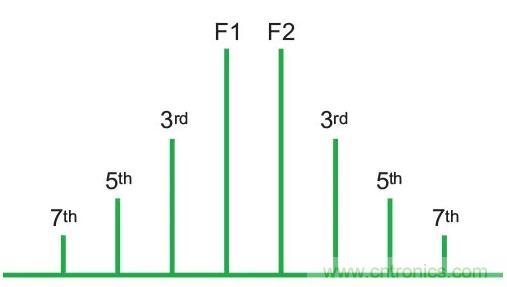

圖1.載波f1，並用3 F2 次到7 次。



互調信號在信號路徑的後期產生
，它們不能被濾除，並且可能比來自有源組件的更強但過濾的IM產品造成更大的危害。



現場PIM測試是線性度和施工質量的綜合衡量標準。



PIM顯示為在非線性設備中混合兩個或多個強RF信號而產生的一組不需要的信號，例如鬆動或腐蝕的連接器或附近的鏽。PIM的其他名稱包括二極管效應和生鏽的螺栓效應。

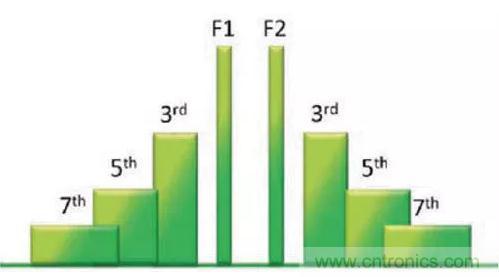

圖2. PIM帶寬隨產品的順序而增加。



這對公式可以預測兩個載波的PIM頻率：





F1和F2是載波頻率
，常數n和m是正整數。



當提到PIM產品時，n + m的總和稱為產品訂單，因此如果m為2且n為1
，則結果稱為三階產品(圖1)。通常情況下，三階產品最強，造成的危害最大，其次是五階和七階產品。由於訂單增加時PIM振幅變低，因此高階產品通常不足以引起直接頻率問題，但通常有助於提高相鄰噪聲基底(圖2)。



3階產品不太可能直接落入設計的蜂窩接收頻段。很可能來自其他外部傳輸的能量將在非線性傳輸線內混合，導致許多較小的PIM級別反複混合，從而導致寬帶升高的噪聲基底
，通常跨越所有運營商許可的頻譜。一旦這個升高的噪聲層進入Rx波段，它就會打開一扇門(有時通過LNA獲得)進入BTS。



來自調製信號的IM



來自連續波(CW)信號的互調產物(例如可能由PIM測試儀產生)表現為單頻CW產品。當發現從調製載波產生的PIMshi，kenenghuikandaoshishixinhaozhongchuxiandenazhongguzhang，zhongyaodeshiyaozhidaoyoutiaozhixinhaochanshengdehutiaobijibenxinhaoxuyaogengduodedaikuan。liru
，ruguolianggejibodoushi1 MHz寬，則三階產品將具有3 MHz帶寬
，五階產品，5 MHz帶寬等等。PIM產品可以是非常寬帶的
，覆蓋寬頻帶。

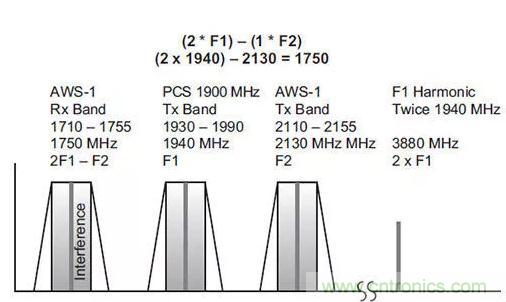

圖3.導致接收器在1710 MHz處失去意義的PIM

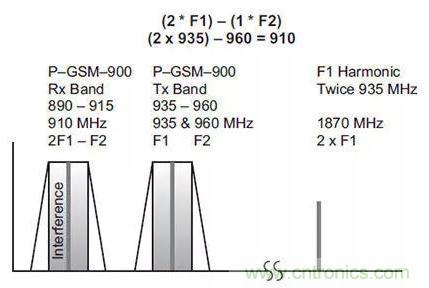

圖4.引起接收器在910 MHz處失去意義的PIM



通過將擴頻信號疊加到當前站點基礎設施中，由於傳輸係統線性問題
，將3信道UMTS傳輸與10 MHz LTE(假設10 MHz而不是20 MHz!)混合將是災難性的。從理論上講，這可以創建一個帶寬超過30 MHz的三階產品，這不包括第五和第七階段引入的任何影響。這將是一個有趣的實驗，以記錄100 MHz +噪聲問題肯定存在。



PIM計算示例



這是兩個PIM示例; 一個來自850 MHz頻段
，一個來自1900 MHz頻段。在第一個示例中
，1750 MHz是三階產品之一，屬於AWS-1基站接收頻段。如果1940和2130 MHz載波源在物理上彼此靠近
，或者甚至共用同一天線
，任何腐蝕或其他非線性效應都會產生1710 MHz的三階無源互調產物，可能導致接收失效或阻塞。值得一提的是，PIM產品不需要直接落在上行鏈路信道上就會引發問題。它們隻需要在接收器的預濾波器內，這通常與網絡運營商的許可帶寬一樣寬。



廣泛使用的900 MHz頻段的PIM示例假定兩個GSM載波，一個在935 MHz
，另一個在960 MHz。在這種情況下，910 MHz三階產品位於基站接收頻段(圖4)。



到(dao)目(mu)前(qian)為(wei)止(zhi)的(de)計(ji)算(suan)假(jia)設(she)隻(zhi)有(you)兩(liang)個(ge)載(zai)波(bo)存(cun)在(zai)。在(zai)現(xian)實(shi)世(shi)界(jie)中(zhong)並(bing)非(fei)總(zong)是(shi)如(ru)此(ci)。在(zai)基(ji)站(zhan)，不(bu)僅(jin)需(xu)要(yao)考(kao)慮(lv)天(tian)線(xian)係(xi)統(tong)內(nei)的(de)載(zai)波(bo)

，還(hai)需(xu)要(yao)考(kao)慮(lv)來(lai)自(zi)附(fu)近(jin)發(fa)射(she)機(ji)的(de)更(geng)強(qiang)信(xin)號(hao)。信(xin)號(hao)可(ke)以(yi)反(fan)饋(kui)到(dao)天(tian)線(xian)係(xi)統(tong)，找(zhao)到(dao)非(fei)線(xian)性(xing)設(she)備(bei)

，與(yu)其(qi)他(ta)載(zai)波(bo)混(hun)合(he)
，並(bing)創(chuang)建(jian)PIM。當使用高度複雜的調製平台時，這個問題迅速複雜化; 即使在使用相對窄的帶寬時，在蜂窩領域已經非常明顯的東西。



dangshejisangehuogengduozaiboshi
，jisuanhenkuaibiandefuza。youzaixiankeyongdechengxuhedianzibiaogelaibangzhuwanchengcirenwu。ruguokeneng，kuaisutidaifanganshiyiciguanbiyigefasheqi，yizhaochunaxiezaibohetianxianyunxingduiPIM有貢獻。這可以大大簡化計算和故障排除任務。



類似PIM的(de)效(xiao)果(guo)也(ye)可(ke)以(yi)由(you)連(lian)接(jie)器(qi)配(pei)合(he)表(biao)麵(mian)之(zhi)間(jian)的(de)絕(jue)緣(yuan)膜(mo)的(de)周(zhou)期(qi)性(xing)擊(ji)穿(chuan)引(yin)起(qi)。腐(fu)蝕(shi)或(huo)外(wai)來(lai)沉(chen)積(ji)物(wu)及(ji)其(qi)影(ying)響(xiang)會(hui)導(dao)致(zhi)這(zhe)種(zhong)絕(jue)緣(yuan)材(cai)料(liao)隨(sui)著(zhe)時(shi)間(jian)的(de)推(tui)移(yi)而(er)出(chu)現(xian)。由(you)這(zhe)種(zhong)機(ji)製(zhi)引(yin)起(qi)的(de)幹(gan)擾(rao)本(ben)質(zhi)上(shang)是(shi)寬(kuan)帶(dai)和(he)突(tu)發(fa)的(de)，發(fa)生(sheng)率(lv)從(cong)不(bu)頻(pin)繁(fan)到(dao)每(mei)秒(miao)兩(liang)到(dao)三(san)次(ci)。這(zhe)種(zhong)效(xiao)應(ying)是(shi)由(you)微(wei)弧(hu)或(huo)燒(shao)結(jie)引(yin)起(qi)的(de)，可(ke)以(yi)通(tong)過(guo)PIM測試找到。



來源：天科樂
