浪湧對電路的影響



浪湧包括浪湧電流
、浪湧電壓
，它是指電路中瞬間出現超過正常工作電壓
、電流的現象。在工業通訊現場
，雷電過電壓、落雷引發出的誘導雷浪湧
，還有電源係統（特別是帶很重的感性負載）開kai關guan切qie換huan引yin起qi的de浪lang湧yong
，這zhe些xie浪lang湧yong產chan生sheng的de瞬shun態tai過guo壓ya和he過guo流liu，會hui導dao致zhi數shu據ju總zong線xian通tong訊xun網wang絡luo癱tan瘓huan甚shen至zhi使shi元yuan器qi件jian發fa出chu錯cuo誤wu的de信xin號hao，會hui給gei用yong戶hu帶dai來lai很hen大da的de損sun失shi。

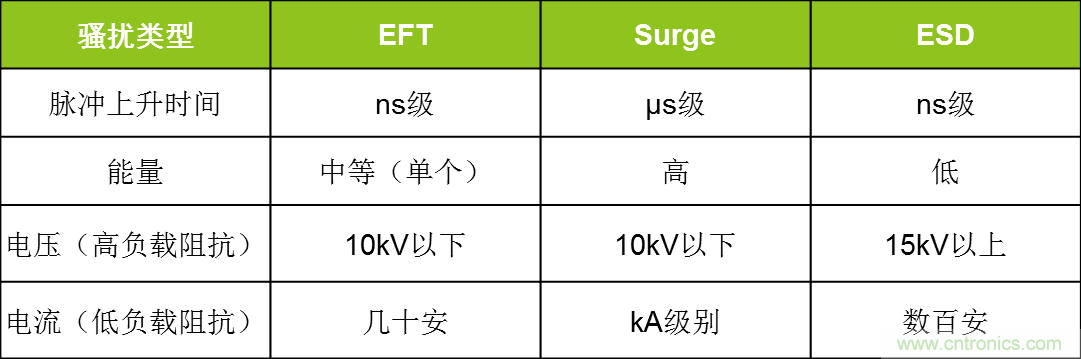

表1 幾種瞬態騷擾的比較



先了解幾種典型的瞬態騷擾：從表中可知，浪湧的能量最高
，過電流最大，因此危害性也是最大。



浪湧的形成有兩個類型：一個是共模
，一個差模。雷電或大電流切換時產生的浪湧一般是共模的

；差cha模mo形xing式shi的de浪lang湧yong往wang往wang是shi由you於yu數shu據ju電dian纜lan附fu近jin有you高gao壓ya線xian經jing過guo，數shu據ju線xian纜lan和he高gao壓ya線xian之zhi間jian因yin絕jue緣yuan不bu良liang而er產chan生sheng的de
，會hui在zai數shu據ju通tong信xin網wang絡luo中zhong較jiao長chang時shi間jian內nei穩wen定ding存cun在zai。光guang耦ou或huo磁ci耦ou器qi件jian標biao稱cheng的de耐nai壓ya是shi共gong模mo，也ye就jiu是shi前qian端duan到dao後hou端duan之zhi間jian的de耐nai壓ya。如ru果guo超chao過guo這zhe個ge耐nai壓ya
，前qian端duan後hou端duan都dou一yi起qi燒shao壞huai；元器件不會標稱差模的耐壓，差模耐壓能力由電路的設計決定
，差模電壓超過電路承受範圍
，前端燒壞
，後端不會燒壞。



目前總線浪湧防護方案有兩種：采用分立元器件搭建或采用集成模塊。



  常規浪湧防護方案——分立方案



許多應用要求滿足IEC61000-4-2靜電放電4級
，IEC61000-4-5浪湧抗擾4級要求。一般的收發器ESD

、浪湧的防護等級均比較低，如CTM1051M隔離CAN收麼器的隔離耐壓為2500VDC，裸機情況下
，ESD、浪湧等級均較低

，所以有必要增加外圍電路。



防浪湧電路通常分為：隔離法和規避法。



● 隔離法：采用光耦合器或磁耦合器
，將輸入和輸出信號隔離分開，這類隔離法隻能抑製共模形式的浪湧
，不能抑製差模形式的浪湧。

● 規避法：主設備的地連在一起形成單點接地
，一旦有浪湧出現就可安全轉移浪湧能量，此外有必要增加一些抑製浪湧的器件
，主要有Tvs管、壓敏電阻、氣體放電管。



如果將隔離法和規避法相結合
，就可以更好地保護係統。規避器件一方麵可抑製浪湧保護隔離器件，也可以抑製總線上產生的差模形式浪湧。隔離器件抑製共模形式浪湧，保護主設備。兩者相輔相成，能夠更好地保護總線設備。以CAN總線為例，下圖是分立元器件形成的外圍保護電路。

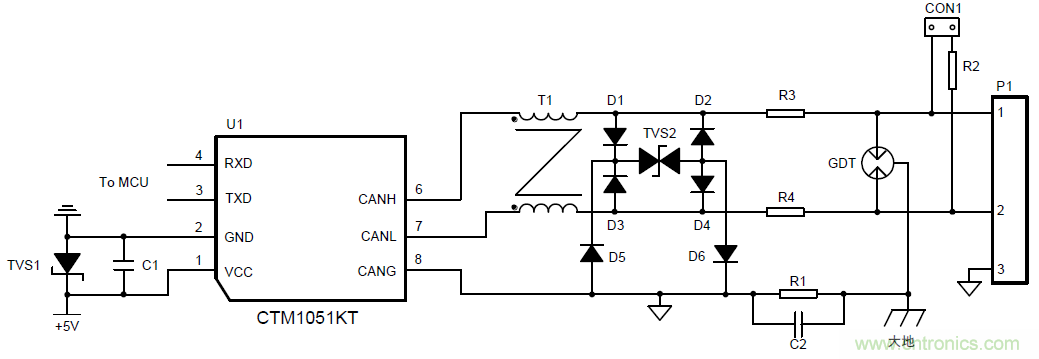

圖1 CAN總線推薦保護電路



其中GDT置於最前端，提供一級防護，當雷擊、浪湧產生時，GDT瞬間達到低阻狀態，為瞬時大電流提供泄放通道，將CAN_H、CAN_L間電壓鉗製在二十幾伏範圍內。實際取值可根據防護等級及器件成本綜合考慮進行調整，R3與R4建議選用PTC
，D1~D6建議選用快恢複二極管。參數表如下。

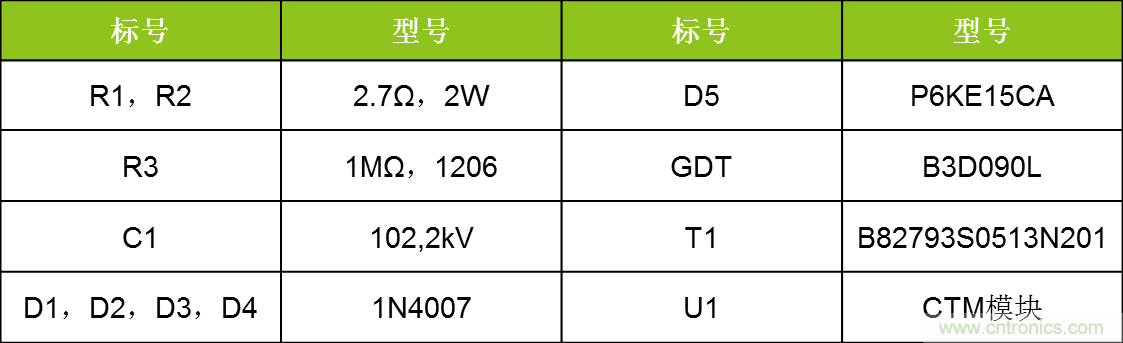

表2 參數推薦表



高效浪湧防護方案——模塊方案



分立元器件方案雖然能夠提供有效的防護，但是需要引入較多的電子器件

，這也就意味著接口電路將占用更多的PCB空間
，若器件參數選擇不合適易造成EMC問題。有沒有更簡潔的防護設計呢？答案是肯定的。可選擇引入專業的信號浪湧抑製器SP00S12
，可用於各種信號傳輸係統
，抑製雷擊
、浪湧
、過壓等有害信號
，對設備信號端口進行保護。搭配ZLG的全隔離CTM或SC係列的隔離CAN收發器，如下圖。可極大程度的提升產品的集成度，於此同時極大程度的縮小開發周期。

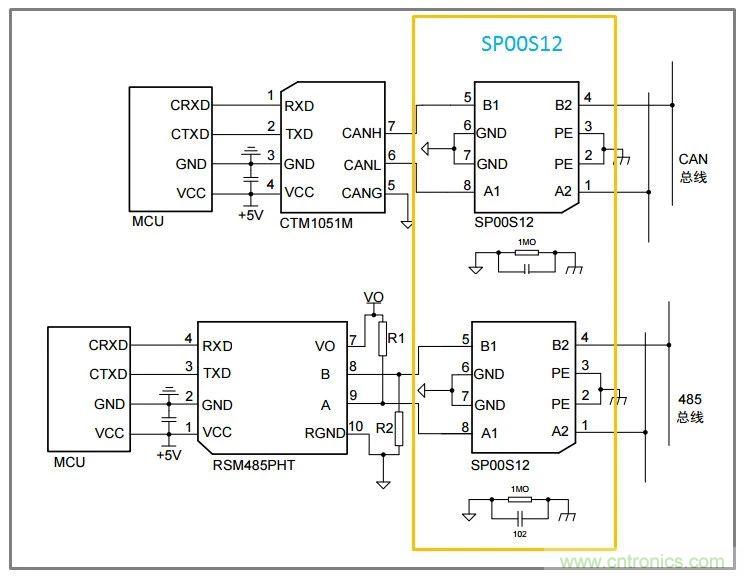

圖2 模塊方案



方案對比和浪湧抗擾度測試



前麵講到總線浪湧防護方案有兩種，接下來總結一下：



● 分立元器件方案：電子器件多

、搭建麻煩、複雜
、占用PCB空間、易造成EMC問題；

● 模塊方案：使用方便、節省PCB空間、簡化電路。



接下來做一下浪湧抗擾度測試，檢驗一下浪湧抑製器是否滿足IEC61000-4-5±4KV防護要求，以共模浪湧測試為例，在SP00S12輸入端加載4KV
、1.2/50μs浪湧電壓，在輸出端測試壓降已被降低至17.1V
，波形圖如下。

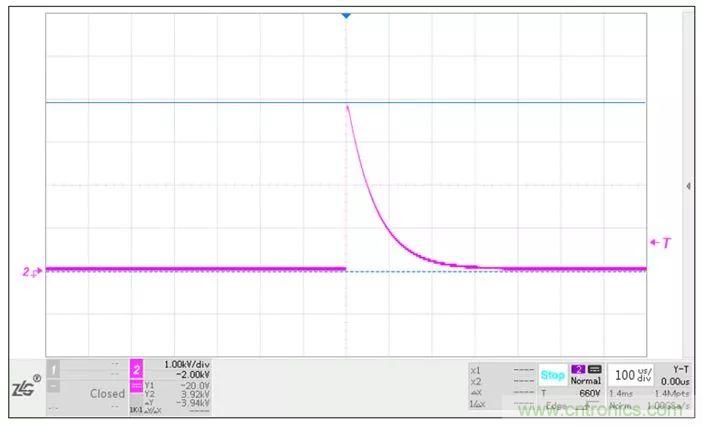

圖3 輸入端電壓波形4KV

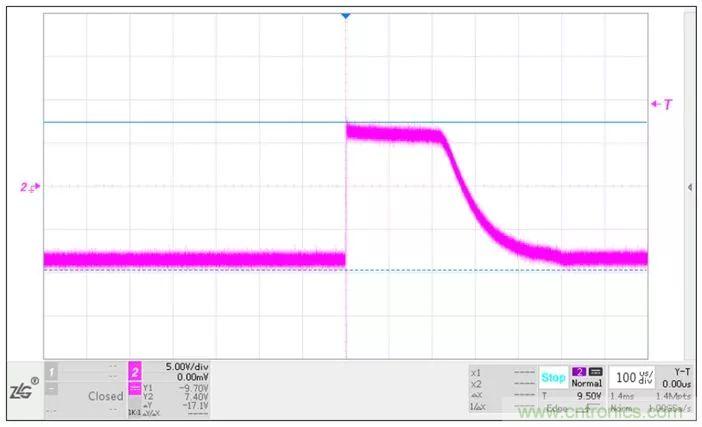

圖4 輸出端波形電壓17.1V



由此可見，在收發器與CAN總線間添加SP00S12，可使CAN信號端口輕鬆滿足 IEC61000-4-5 ±4KV的浪湧等級要求。



采用一體化的高浪湧防護隔離CAN收發器可以完全代替隔離CAN收發器與浪湧抑製器的組合，如下圖。此方案將最大限度簡化電路設計
、節省PCB空間

、降低產品成本。它能夠防護4KV浪湧
、15KV靜電的同時還具備極佳的EMC特性。



圖5 一體化隔離方案
