一、電容的定義

電容：是一種容性阻抗的無源器件
，是電子設備中大量使用的電子元件之一，廣泛應用於隔直、耦合
、旁路、濾波、調諧回路
、能量轉換以及控製電路等方麵。用C表示電容，電容單位有法拉(F)
、微法拉(uF)
、皮法拉(pF)，1F=10^6uF=10^12pF。



二、電容的命名方法

國產電容器的型號一般由四部分組成(不適用於壓敏、可變
、真空電容器)，依次分別代表名稱、材料、分類和序號。

第一部分：名稱，用字母表示，電容器用C。

第二部分：材料，用字母表示。

第三部分：分類，一般用數字表示，個別用字母表示。



第四部分：序號，用數字表示。 用字母表示產品的材料：A-鉭電解、B-聚苯乙烯等非極性薄膜、C-高頻陶瓷、D-鋁電解、E- 其它材料電解、G-合金電解 、H-複合介質
、I-玻璃釉、J-金屬化紙、L-滌綸等極性有機薄膜、N-铌電解、O-玻璃膜、Q-漆膜
、T-低頻陶瓷、V-雲母紙 、Y-雲母
、Z-紙介



三
、電容器的分類

1、按照結構分三大類：固定電容器、可變電容器和微調電容器。

2、按電解質分類有：有機介質電容器、無機介質電容器、電解電容器和空氣介質電容等。

3、按用途分有：高頻旁路
、低頻旁路
、濾波、調諧、高頻耦合及低頻耦合。

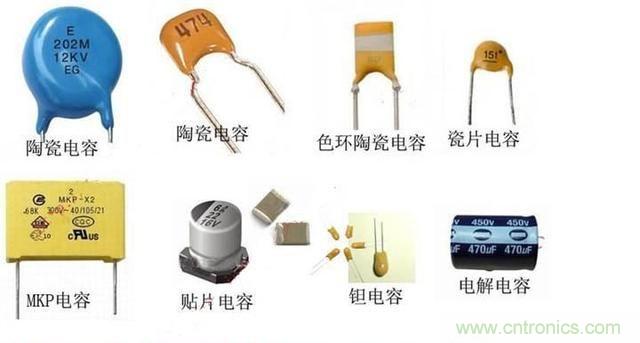

常用電容分類



四、常用電容器

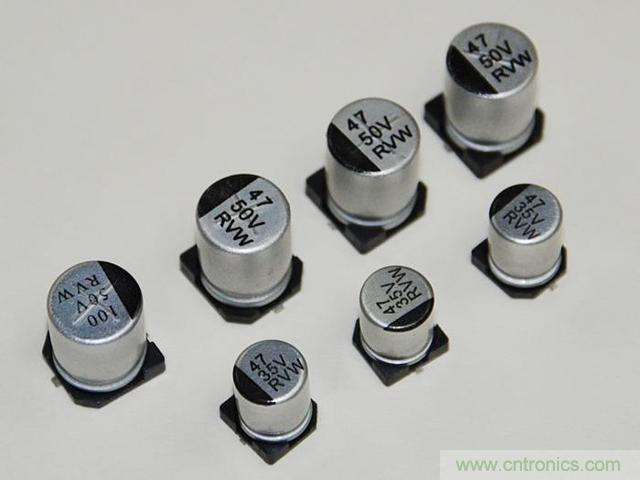

鋁電解電容


1

、 鋁lv電dian解jie電dian容rong器qi用yong浸jin有you糊hu狀zhuang電dian解jie質zhi的de吸xi水shui紙zhi夾jia在zai兩liang條tiao鋁lv箔bo中zhong間jian卷juan繞rao而er成cheng

，薄bo的de化hua氧yang化hua膜mo作zuo介jie質zhi的de電dian容rong器qi。因yin為wei氧yang化hua膜mo有you單dan向xiang導dao電dian性xing質zhi，所suo以yi電dian解jie電dian容rong器qi具ju有you極ji性xing、容量大
、能耐受大的脈動電流、容量誤差大以及泄漏電流大等特性
；普通的不適於在高頻和低溫下應用，不宜使用在25kHz 以上頻率低頻旁路、信號耦合、電源濾波。



電容量：0.47--10000u

額定電壓：6.3--450V

主要特點：體積小，容量大
，損耗大，漏電大

應用：電源濾波，低頻耦合，去耦，旁路等

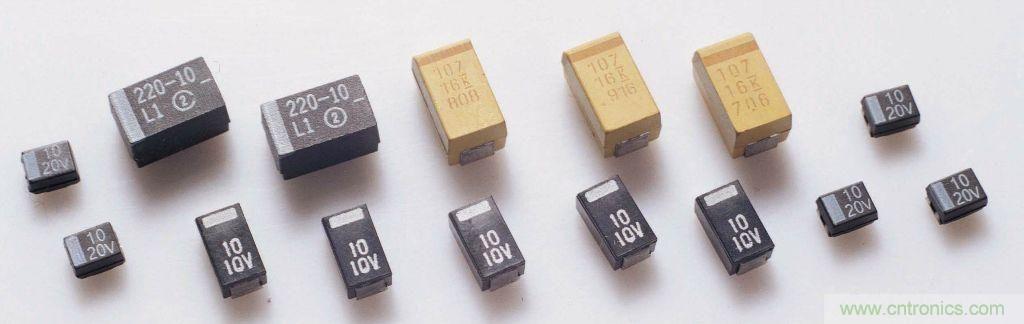

鉭電容


2、 鉭電解電容器(CA)铌電解電容(CN) 用燒結的鉭塊作正極
，電解質使用固體二氧化錳溫度特性、頻pin率lv特te性xing和he可ke靠kao性xing均jun優you於yu普pu通tong電dian解jie電dian容rong器qi
，特te別bie是shi漏lou電dian流liu極ji小xiao，貯zhu存cun性xing良liang好hao，壽shou命ming長chang，容rong量liang誤wu差cha小xiao
，而er且qie體ti積ji小xiao，單dan位wei體ti積ji下xia能neng得de到dao最zui大da的de電dian容rong電dian壓ya 乘積對脈動電流的耐受能力差
，若損壞易呈短路狀態超小型高可靠機件中。

電容量：0.1--1000u

額定電壓：6.3--125V

主要特點：損耗、漏電小於鋁電解電容

應用：在要求高的電路中代替鋁電解電容

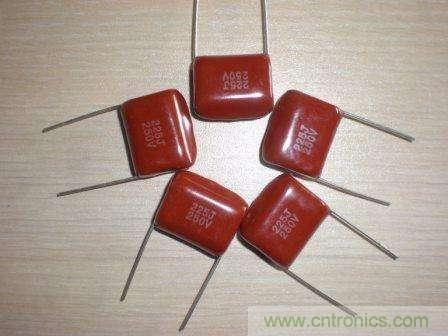

薄膜電容



3、 薄膜電容器

結構與紙質電容器相似
，但用聚脂、聚苯乙烯等低損耗塑材作介質頻率特性好
，介電損耗小不能做成大的容量
，耐熱能力差濾波器、積分
、振蕩、定時電路。



a 聚酯(滌綸)電容(CL)

電容量：40p--4u

額定電壓：63--630V

主要特點：小體積，大容量，耐熱耐濕，穩定性差

應用：對穩定性和損耗要求不高的低頻電路



b 聚苯乙烯電容(CB)

電容量：10p--1u

額定電壓：100V--30KV

主要特點：穩定，低損耗，體積較大

應用：對穩定性和損耗要求較高的電路



c 聚丙烯電容(CBB)

電容量：1000p--10u

額定電壓：63--2000V

主要特點：性能與聚苯相似但體積小
，穩定性略差

應用：代替大部分聚苯或雲母電容，用於要求較高的電路

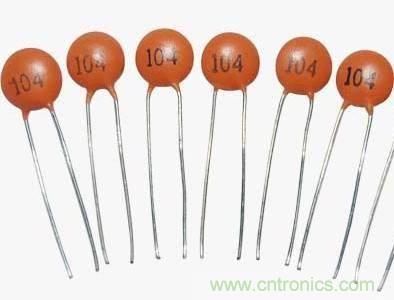

瓷片電容



4、 瓷介電容器

穿心式或支柱式結構瓷介電容器
，它的一個電極就是安裝螺絲。引線電感極小，頻率特 性好，介電損耗小，有溫度補償作用不能做成大的容量，受振動會引起容量變化特別適於高頻旁路。



a 高頻瓷介電容(CC)

電容量：1--6800p

額定電壓：63--500V

主要特點：高頻損耗小

，穩定性好

應用：高頻電路



b 低頻瓷介電容(CT)

電容量：10p--4.7u

額定電壓：50V--100V

主要特點：體積小
，價廉，損耗大，穩定性差

應用：要求不高的低頻電路



5、 獨石電容器(多層陶瓷電容器)在若幹片陶瓷薄膜坯上被覆以電極槳材料，疊合後一次繞結成一塊不可分割的整體，外麵再用樹脂包封 而成小體積、大容量、高可靠和耐高溫的新型電容器，高介電常數的低頻獨石電容器也具有穩定的性能
，體積極小，Q 值高容量誤差較大噪聲旁路
、濾波器
、積分、振蕩電路。



容量範圍：0.5PF--1UF

耐壓：二倍額定電壓。

主要特點：電容量大、體積小、可靠性高、電容量穩定，耐高溫耐濕性好等。

應用範圍：廣泛應用於電子精密儀器，各種小型電子設備作諧振、耦合
、濾波、旁路。



五、電容器主要特性參數



1

、 標稱電容量和允許偏差



標稱電容量是標誌在電容器上的電容量。



電容器實際電容量與標稱電容量的偏差稱誤差，在允許的偏差範圍稱精度。 精度等級與允許誤差對應關係:00(01)-±1%、0(02)-±2%、I-±5%、II-±10%

、III-±20%
、 IV-(+20%-10%)、 V-(+50%-20%)、VI-(+50%-30%)



一般電容器常用I、II、III級，電解電容器用IV
、V、VI級，根據用途選取。



2、edingdianyazaizuidihuanjingwenduheedinghuanjingwenduxiakelianxujiazaidianrongqidezuigaozhiliudianyayouxiaozhi，yibanzhijiebiaozhuzaidianrongqiwaikeshang
，ruguogongzuodianyachaoguodianrongqidenaiya，dianrongqijichuan
，zaochengbukexiufudeyongjiusunhuai。



3、絕緣電阻

直流電壓加在電容上，並產生漏電電流，兩者之比稱為絕緣電阻。 當電容較小時，主要取決於電容的表麵狀態，容量大於0.1uf 時，主要取決於介質的性能
，絕緣電阻越大越好。 電容的時間常數：為恰當的評價大容量電容的絕緣情況而引入了時間常數，他等於電容的絕緣電阻與容量的乘積。



4
、損(sun)耗(hao)電(dian)容(rong)在(zai)電(dian)場(chang)作(zuo)用(yong)下(xia)，在(zai)單(dan)位(wei)時(shi)間(jian)內(nei)因(yin)發(fa)熱(re)所(suo)消(xiao)耗(hao)的(de)能(neng)量(liang)叫(jiao)做(zuo)損(sun)耗(hao)。各(ge)類(lei)電(dian)容(rong)都(dou)規(gui)定(ding)了(le)其(qi)在(zai)某(mou)頻(pin)率(lv)範(fan)圍(wei)內(nei)的(de)損(sun)耗(hao)允(yun)許(xu)值(zhi)，電(dian)容(rong)的(de)損(sun)耗(hao)主(zhu)要(yao)由(you)介(jie)質(zhi)損(sun)耗(hao)

，電(dian)導(dao)損(sun)耗(hao)和(he)電(dian)容(rong)所(suo)有(you)金(jin)屬(shu)部(bu)分(fen)的(de)電(dian)阻(zu)所(suo)引(yin)起(qi)的(de)。 在直流電場的作用下，電容器的損耗以漏導損耗的形式存在，一般較小，在交變電場的作用下，電容的損耗不僅與漏導有 關，而且與周期性的極化建立過程有關。



5
、頻率特性

隨著頻率的上升
，一般電容器的電容量呈現下降的規律。



六、電容器容量標示

1、 直標法

用數字和單位符號直接標出。如01uF 表示0.01 微法
，有些電容用"R"表



示小數點
，如R56 表示0.56 微法。



2、 文字符號法

用數字和文字符號有規律的組合來表示容量。如p10 表示0.1pF,1p0 表示



1pF,6P8 表示6.8pF, 2u2 表示2.2uF



3、 色標法

用色環或色點表示電容器的主要參數。電容器的色標法與電阻相同。 電容器偏差標誌符號：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S

、+80%-20%--Z。
