MOS管工作原理動畫



絕緣型場效應管的柵極與源極、柵極和漏極之間均采用SiO2絕緣層隔離，因此而得名。又因柵極為金屬鋁

，故又稱為MOS管。它的柵極-源極之間的電阻比結型場效應管大得多
，可達1010Ω以上
，還因為它比結型場效應管溫度穩定性好
、集成化時溫度簡單，而廣泛應用於大規模和超大規模集成電路中。





與結型場效應管相同
，MOS管工作原理動畫示意圖也有N溝道和P溝道兩類，但每一類又分為增強型和耗盡型兩種，因此MOS管的四種類型為：N溝道增強型管、N溝道耗盡型管

、P溝道增強型管
、P溝道耗盡型管。凡柵極-源極電壓UGS為零時漏極電流也為零的管子均屬於增強型管，凡柵極-源極電壓UGS為零時漏極電流不為零的管子均屬於耗盡型管。





根據導電方式的不同，MOSFET又分增強型、耗盡型。所謂增強型是指：當VGS=0時管子是呈截止狀態
，加上正確的VGS後，多數載流子被吸引到柵極，從而“增強”了該區域的載流子，形成導電溝道。







N溝道增強型MOSFET基本上是一種左右對稱的拓撲結構，它是在P型半導體上生成一層SiO2 薄膜絕緣層，然後用光刻工藝擴散兩個高摻雜的N型區，從N型區引出電極，一個是漏極D
，一個是源極S。在源極和漏極之間的絕緣層上鍍一層金屬鋁作為柵極G。



當VGS＝0 V時，漏源之間相當兩個背靠背的二極管，在D、S之間加上電壓不會在D
、S間形成電流。



當柵極加有電壓時，若0＜VGS＜VGS(th)時，通過柵極和襯底間形成的電容電場作用，將靠近柵極下方的P型半導體中的多子空穴向下方排斥，出現了一薄層負離子的耗盡層
；同時將吸引其中的少子向表層運動，但數量有限，不足以形成導電溝道，將漏極和源極溝通，所以仍然不足以形成漏極電流ID。



進一步增加VGS，當VGS＞VGS(th)時（ VGS(th)稱為開啟電壓），由於此時的柵極電壓已經比較強
，在靠近柵極下方的P型半導體表層中聚集較多的電子，可以形成溝道，將漏極和源極溝通。如果此時加有漏源電壓，就可以形成漏極電流ID。在柵極下方形成的導電溝道中的電子
，因與P型半導體的載流子空穴極性相反,故稱為反型層。隨著VGS的繼續增加,ID將不斷增加。在VGS＝0V時ID＝0，隻有當VGS＞VGS(th)後才會出現漏極電流，所以,這種MOS管稱為增強型MOS管。



VGS對漏極電流的控製關係可用iD＝f(VGS(th))|VDS=const這一曲線描述，稱為轉移特性曲線，MOS管工作原理動畫見圖1.。



轉移特性曲線的斜率gm的大小反映了柵源電壓對漏極電流的控製作用。 gm的量綱為mA/V
，所以gm也稱為跨導。跨導。



圖1. 轉移特性曲線

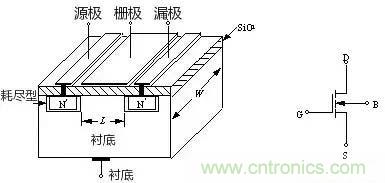

MOS管工作原理動畫2—54（a）為N溝道增強型MOS管工作原理動畫圖
，其電路符號如圖2—54（b）所示。它是用一塊摻雜濃度較低的P型矽片作為襯底
，利用擴散工藝在襯底上擴散兩個高摻雜濃度的N型區（用N+表示）

，並在此N型區上引出兩個歐姆接觸電極，分別稱為源極（用S表示）和漏極（用D表示）。在源區、漏區之間的襯底表麵覆蓋一層二氧化矽（SiO2）絕緣層，在此絕緣層上沉積出金屬鋁層並引出電極作為柵極（用G表示）。從襯底引出一個歐姆接觸電極稱為襯底電極（用B表示）。由於柵極與其它電極之間是相互絕緣的
，所以稱它為絕緣柵型場效應管。MOS管工作原理動畫圖2—54（a）中的L為溝道長度
，W為溝道寬度。



圖2—54所示的MOSFET，當柵極G和源極S之間不加任何電壓

，即UGS=0



時,由於漏極和源極兩個N+型區之間隔有P型襯底，相當於兩個背靠背連接的PN結，它們之間的電阻高達1012W的數量級

，也就是說D
、S之間不具備導電的溝道，所以無論漏、源極之間加何種極性的電壓，都不會產生漏極電流ID。

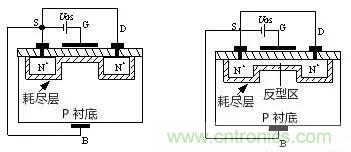

當將襯底B與源極S短接
，在柵極G和源極S之間加正電壓

，即UGS﹥0時,MOS管工作原理動畫圖2—55（a）所示，則在柵極與襯底之間產生一個由柵極指向襯底的電場。在這個電場的作用下
，P襯chen底di表biao麵mian附fu近jin的de空kong穴xue受shou到dao排pai斥chi將jiang向xiang下xia方fang運yun動dong，電dian子zi受shou電dian場chang的de吸xi引yin向xiang襯chen底di表biao麵mian運yun動dong
，與yu襯chen底di表biao麵mian的de空kong穴xue複fu合he，形xing成cheng了le一yi層ceng耗hao盡jin層ceng。如ru果guo進jin一yi步bu提ti高gaoUGS電壓

，使UGS達到某一電壓UT時，P襯底表麵層中空穴全部被排斥和耗盡，而自由電子大量地被吸引到表麵層，由量變到質變
，使表麵層變成了自由電子為多子的N型層，稱為“反型層”，MOS管工作原理動畫圖2—55（b）所示。反型層將漏極D和源極S兩個N+型區相連通，構成了漏
、源極之間的N型導電溝道。把開始形成導電溝道所需的UGS值稱為閾值電壓或開啟電壓，用UT表示。顯然，隻有UGS﹥UT時才有溝道，而且UGS越大，溝道越厚
，溝道的導通電阻越小
，導電能力越強。這就是為什麼把它稱為增強型的緣故。



在UGS﹥UT的條件下，如果在漏極D和源極S之間加上正電壓UDS，daodiangoudaojiuhuiyoudianliuliutong。loujidianliuyoulouquliuxiangyuanqu，yinweigoudaoyouyidingdedianzu，suoyiyanzhegoudaochanshengdianyajiang，shigoudaogediandedianweiyangoudaoyoulouqudaoyuanquzhujianjianxiao，kaojinlouquyiduandedianyaUGD最小，其值為UGD=UGS－UDS,相應的溝道最薄；靠近源區一端的電壓最大
，等於UGS,相應的溝道最厚。這樣就使得溝道厚度不再是均勻的，整個溝道呈傾斜狀。隨著UDS的增大
，靠近漏區一端的溝道越來越薄。

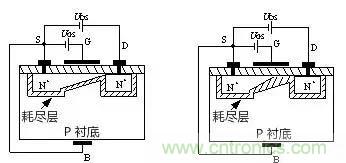

當UDS增大到某一臨界值，使UGD≤UT時，漏端的溝道消失，隻剩下耗盡層，把這種情況稱為溝道“預夾斷”

，MOS管工作原理動畫圖2—56（a）所示。繼續增大UDS(即UDS＞UGS－UT)
，夾斷點向源極方向移動，MOS管工作原理動畫圖2—56（b）所示。盡管夾斷點在移動，但溝道區（源極S到夾斷點）的電壓降保持不變，仍等於UGS－UT。因此,UDS多餘部分電壓[UDS－(UGS－UT)]全(quan)部(bu)降(jiang)到(dao)夾(jia)斷(duan)區(qu)上(shang)，在(zai)夾(jia)斷(duan)區(qu)內(nei)形(xing)成(cheng)較(jiao)強(qiang)的(de)電(dian)場(chang)。這(zhe)時(shi)電(dian)子(zi)沿(yan)溝(gou)道(dao)從(cong)源(yuan)極(ji)流(liu)向(xiang)夾(jia)斷(duan)區(qu)
，當(dang)電(dian)子(zi)到(dao)達(da)夾(jia)斷(duan)區(qu)邊(bian)緣(yuan)時(shi)，受(shou)夾(jia)斷(duan)區(qu)強(qiang)電(dian)場(chang)的(de)作(zuo)用(yong)，會(hui)很(hen)快(kuai)的(de)漂(piao)移(yi)到(dao)漏(lou)極(ji)。



耗盡型。耗盡型是指，當VGS=0時即形成溝道，加上正確的VGS時，能使多數載流子流出溝道
，因而“耗盡”了載流子，使管子轉向截止。



耗盡型MOS場效應管，是在製造過程中
，預先在SiO2絕緣層中摻入大量的正離子，因此，在UGS=0時，這些正離子產生的電場也能在P型襯底中“感應”出足夠的電子
，形成N型導電溝道。



當UDS>0時

，將產生較大的漏極電流ID。如果使UGS<0
，則它將削弱正離子所形成的電場
，使N溝道變窄，從而使ID減小。當UGS更負，達到某一數值時溝道消失，ID=0。使ID=0的UGS我們也稱為夾斷電壓，仍用UP表示。UGS



N溝道耗盡型MOSFET的結構與增強型MOSFET結構類似，隻有一點不同，就是N溝道耗盡型MOSFET在柵極電壓uGS=0時，溝道已經存在。該N溝道是在製造過程中應用離子注入法預先在襯底的表麵，在D
、S之間製造的，稱之為初始溝道。N溝道耗盡型MOSFET的結構和符號如MOS管工作原理動畫1.（a）所示，它是在柵極下方的SiO2絕緣層中摻入了大量的金屬正離子。所以當VGS＝0時，這些正離子已經感應出反型層，形成了溝道。於是，隻要有漏源電壓
，就有漏極電流存在。當VGS＞0時，將使ID進一步增加。VGS＜0時
，隨著VGS的減小漏極電流逐漸減小

，直至ID＝0。對應ID＝0的VGS稱為夾斷電壓，用符號VGS(off)表示，有時也用VP表示。N溝道耗盡型MOSFET的轉移特性曲線如圖1.（b）所示。

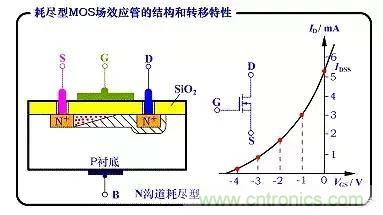

圖1. N溝道耗盡型MOSFET的結構和轉移特性曲線



由於耗盡型MOSFET在uGS=0時，漏源之間的溝道已經存在，所以隻要加上uDS,就有iD流通。如果增加正向柵壓uGS
，柵極與襯底之間的電場將使溝道中感應更多的電子
，溝道變厚，溝道的電導增大。



如果在柵極加負電壓（即uGS＜0＝，就會在相對應的襯底表麵感應出正電荷，這些正電荷抵消N溝道中的電子，從而在襯底表麵產生一個耗盡層
，使溝道變窄，溝道電導減小。當負柵壓增大到某一電壓Up時，耗盡區擴展到整個溝道，溝道完全被夾斷（耗盡），這時即使uDS仍存在，也不會產生漏極電流，即iD=0。UP稱為夾斷電壓或閾值電壓

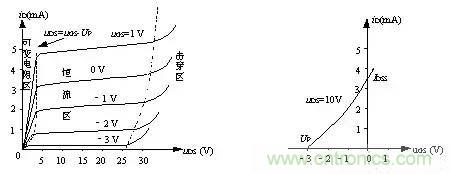

，其值通常在–1V–10V之間N溝道耗盡型MOSFET的輸出特性曲線和轉移特性曲線分別如圖2—60（a）、（b）所示。



在可變電阻區內，iD與uDS
、uGS的關係仍為





在恒流區
，iD與uGS的關係仍滿足式（2—81），即





若考慮uDS的影響
，iD可近似為





對耗盡型場效應管來說，式（2—84）也可表示為







式中
，IDSS稱為uGS=0時的飽和漏電流
，其值為





P溝道MOSFET的工作原理與N溝道MOSFET完全相同，隻不過導電的載流子不同，供電電壓極性不同而已。這如同雙極型三極管有NPN型和PNP型一樣。





3 主要參數



(1) 直流參數



指耗盡型MOS夾斷電壓UGS=UGS(off) 、增強型MOS管開啟電壓UGS(th)
、耗盡型場效應三極管的飽和漏極電流IDSS(UGS=0時所對應的漏極電流)、輸入電阻RGS.



(2) 低頻跨導gm



gm可以在轉移特性曲線上求取，單位是mS(毫西門子)。



(3) 最大漏極電流IDM
