運算放大器從有限增益單極放大器近似為無限增益單極運算放大器
，推導出跨阻放大器電路的增益，如圖1所示。




圖1：一個看似簡單的電路隻有兩個器件：運算放大器和反饋電阻。



從第一部分得知
，推導增益即跨阻抗為：







極點是：







fangdaqizengyishiwomenyoujihuijiangkongzhililunyingyongyudianlu。zhegelizijiangshuomingkongzhililunzailijiedianludongtaitexingshidezhongyaoxingheshiyongxing。zhubushishi，erbushiyigunaoquanduijinlai
，xiwangzheyangnenggouduikongzhijishujiqiyingyongfangshiyoushenrulejie。



極點對（二次）多項式通常表示為：







放大器的諧振時間常數τn = 1/ωn = 1/(2 x π x fn)和阻尼ζ分別為：







當ζ<1時
，極點變為複數極點對，極角為：







對於實極點，ζ > 1且φ = 0。



對於恒定組（或包絡）時延（最大平坦包絡延遲/MFED或貝塞爾）響應
，相位隨頻率線性減小
，並且發生在φ = 30o的極角處。所有頻率的時延都是相同的

，保持波形不變。然後：







對於跨阻放大器MFED響應：



對於臨界阻尼（沒有過衝的最快階躍響應）
，ζ = 1且τT = 4 x τi或fT = fi/4。兩個極點都是fi/2。



隨著RR變大、fi減小
，放大器在vix中顯示出更大的過衝。在某種程度上，這對於Z-meter是有利的，因為極角φ = 45°
，阻尼ζ = cos(φ) = cos(45o) ≈ 0.707，並且頻率（或幅度）響應是恒定或平坦的，接近帶寬頻率。這就是最大平坦幅度（MFA）頻率響應。對於穩態（頻域）應用，MFA響應是最佳的。對於具有理想階躍響應的瞬態（時域）應用，MFED響應是最佳的。（在示波器垂直放大器的設計中，優化兩種響應的標準是衝突的。）





慢運放具有低fT且τT >> τi

，導致兩個實極點離得比較遠。在極限值：

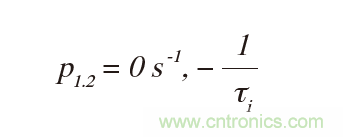

這是原點和fi處的極點。fT必須足夠小以保持fT << fi。然而，隨著fT減小

，環路增益減少，可能不足以維持容許的運算放大器增益誤差。在這種情況下
，精度需要一定的速度。



隨著運放fT的增加
，Zm的阻尼減小，穩定性降低。對於給定的ς和fi：







若fT = 1MHz且G0 = 105，則fG = 10Hz，並且臨界阻尼回路(ζ = 1)的fi = 40Hz。假設Ci = 10pF,那麼RR = 398MΩ，這樣對於任何較小的值都可以保持fi > 40Hz。

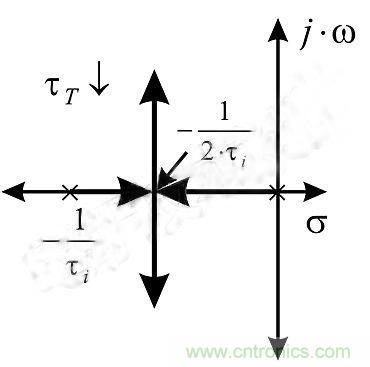

圖2顯示了閉環極點隨著fT（更快的運放）的增加而移動的情況。在原點和fi(–1/τi)處的分離極點在fi/2(此時π = 1)處聚集在一起，然後變為複數極點對。隨著fT增加

，極角增加並且ζ減小。放大器變得不穩定，響應更加振蕩。





圖2：閉環極點隨著fT的增加而移動。



隻要變化的參數（圖2中的fT或τT）同時出現在多項式的s2和s項中
，圖中就會顯示極點移動的位置或軌跡。放大器在無限fT時阻尼最小
，當τT → 0s時極點位置在極限值：







在jxω軸上有兩個值，其響應是穩定的（而不是振蕩的）：原點和±jx ∞處。兩者都是無限的，(Zero(0)是無窮小的)。當τT → 0s時，極點多項式的s中的兩個項接近零，留下恒定的1項，並且不受頻率影響。在極限情況下，極點位於jxω軸上
，ζ= 0（振蕩器的條件）,但在s的有限值處，它們的幅度為零。極點頻率很高，阻尼不再重要。它們與fi相xiang距ju太tai遠yuan而er不bu會hui影ying響xiang環huan路lu動dong態tai。這zhe是shi理li想xiang運yun算suan放fang大da器qi的de條tiao件jian。因yin此ci，我wo們men可ke以yi得de出chu結jie論lun，對dui於yu非fei常chang慢man或huo非fei常chang快kuai的de運yun算suan放fang大da器qi
，極ji點dian是shi充chong分fen分fen離li的de，以yi使shi響xiang應ying穩wen定ding。隻zhi有you在zaifT的範圍內，這時運算放大器和Ci極點太靠近，阻尼在足夠低的極點頻率fn處過度降低
，同時放大器中發生幅度相當大的振蕩。



再回到跨阻放大器，如果運算放大器幾乎是理想的，也就是說，速度快到τT ≈ 0s



，則極點多項式大約為1。對於足夠快的運算放大器，fT >> fi
，而且極點分開
，就會有穩定的環路。為了提供額外的阻尼，使運算放大器fT（和環路增益）不會過低，電容器Cf需要通過RR分流。然後用包含Cf的電路代數計算：







極點對參數為：







Cf的作用是在二次係數中將τf加到τi，更重要的是加到線性項中的τT，這會增加阻尼。因為τi = τT，所以：







對於臨界阻尼，設π = 1;那麼τT = (3 + 2 x √2) x τi ≈ 3.414 x τi且τn ≈ 1.848 x τi。如果沒有Cf（Cf = 0pF）

，如先前所計算的，τT = 4 x τi。若有Cf

，在相同的動態響應下，運算放大器可以更快，即具有更高的G0並實現更高的精度。



頻率響應幅度和相位是：





對於理想的快速運算放大器(τT = 0s)並且當Cf = Ci(τf = τi)時，在頻率fg(或ωg)處具有響應：







如果fi = 10 x fg，那麼幅度誤差≈0.5％。因為fi = 10 x fg
，相位誤差 ≈ 6o。xiangweiwuchaduipinlvxiaoyingbiduifuduwuchagengmingan。zhezaizukangjidianlushejizhonghenzhongyao
，youshizaiguangdiantancefangdaqizhongyehenzhongyao
，yinweiguangdiantanceboxingyaoyuyixieqitaboxingtongbu。





對於一些帶跨阻放大器的Z-meter（ZM）設計，RR要足夠大
，即10MΩ或更大。當RR變得非常大時，要得到期望的阻尼
，分流Cf必須很小
，並且電阻分流寄生電容還可能過大。為了避免這個問題，可以使用以下電路代替。

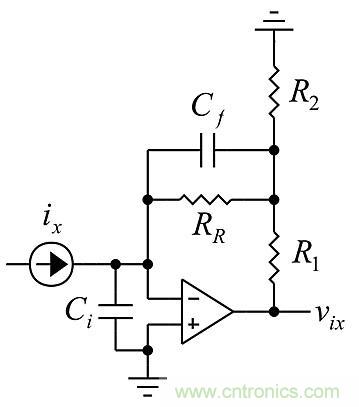

圖3：使用該電路避免電阻分流寄生電容過大。



要讓運算放大器成為高增益單極運算放大器，G ≈ –1/s x τT（參見本係列文章第一部分有關G的推導）。反饋分頻器傳遞函數是：







且τf = RR x Cf。當電路用Rp = R1||R2求解時：





理想運算放大器(τT = 0s)的Zm降低到：







對於Rp = 0Ω，跨阻進一步降低至：





如果在輸出與RR和Cf之間插入快速×1緩衝放大器，則R1和R2分壓器輸出電阻不需要太小(Rp << RR)。那麼當Rp = 0Ω且運算放大器具有τT時：







該電路與沒有輸出分頻器的情況有兩個不同：RR和τT都有效地增加了1/Hdiv。







通tong過guo本ben文wen兩liang部bu分fen的de闡chan述shu可ke以yi看kan出chu
，即ji使shi是shi隻zhi有you兩liang個ge器qi件jian的de簡jian單dan電dian路lu也ye可ke能neng涉she及ji複fu雜za的de動dong態tai推tui導dao。設she計ji人ren員yuan有you時shi會hui避bi免mian使shi用yong這zhe些xie推tui導dao來lai減jian少shao數shu學xue計ji算suan的de麻ma煩fan
，但dan是shi使shi用yong這zhe些xie公gong式shi可ke以yi更geng好hao地di了le解jie給gei定ding電dian路lu在zai各ge種zhong條tiao件jian下xia的de性xing能neng表biao現xian。我wo們men介jie紹shao的de跨kua阻zu放fang大da器qi分fen析xi可ke為wei這zhe樣yang的de電dian路lu設she計ji提ti供gong一yi個ge模mo板ban，並bing提ti供gong如ru何he分fen析xi放fang大da器qi動dong態tai特te性xing的de指zhi導dao性xing示shi例li。



不要因為立方或更高次多項式而拒絕使用syudaishulaijiejuedianludongtaiwenti。womenzaibenshilizhongyudaoleyigelifangxiang，danmeibiyaoqujieta
，yinweitongguojianhuakejiangduoxiangshijiangweiercifangcheng，fangbianyihoudefenxijisuan。zhezhongqingkuanghenchangjian，yinweidianluzaishejijieduanchangchangbeimokuaihua
，tamenyaomebicigeli
，yaometongguoshoukongduankouzukangjinxingshoukongjiaohu。shejizhongkeyiyingyongmobanfangan
，dantongchangxianyus域中的二次方程。
