顯(xian)示(shi)屏(ping)是(shi)將(jiang)信(xin)息(xi)可(ke)視(shi)化(hua)並(bing)予(yu)以(yi)顯(xian)示(shi)的(de)設(she)備(bei)，在(zai)日(ri)常(chang)生(sheng)活(huo)和(he)各(ge)行(xing)業(ye)中(zhong)得(de)到(dao)了(le)廣(guang)泛(fan)應(ying)用(yong)。顯(xian)示(shi)屏(ping)無(wu)法(fa)自(zi)己(ji)創(chuang)造(zao)信(xin)息(xi)，因(yin)此(ci)要(yao)通(tong)過(guo)信(xin)息(xi)傳(chuan)輸(shu)通(tong)道(dao)
，從(cong)信(xin)息(xi)存(cun)儲(chu)空(kong)間(jian)（PC、機頂盒等）調取將要顯示的內容。今天給大家介紹的“顯示連接器”就起到了信息傳輸通道的作用。

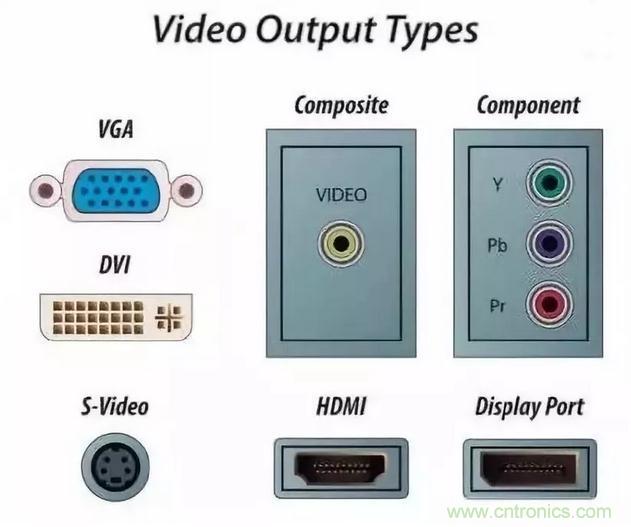

如上圖所示

，電視機背麵有幾個視頻連接器端子。今天我們來了解一下顯示連接器的種類及其特點。



顯示器的視頻連接器接口（interface）大致分為模擬和數字兩種。過去以模擬為主
，現在大多采用數字接口。下麵介紹模擬接口的主要種類。

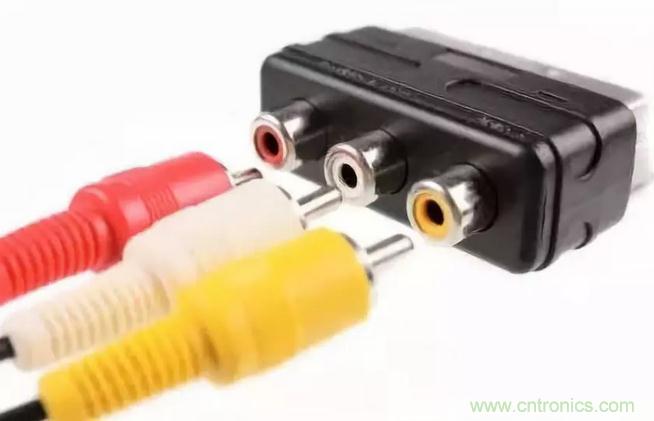

複合視頻接口是最基本的視頻連接器接口
，過去主要用於家用視頻設備。這種接口常見於老款電視機、VCR和家用遊戲機，線和端子都是黃色。因為對YUV三種源信號（Y：亮度
，U/V：顏色）進行同步複合（composite）
，所以稱為複合視頻。在同一個信道（line）傳輸亮度和顏色信號，所以畫質遠不如後來出現的其他接口標準。複合視頻接口輸出的視頻分辨率最高可達SD（—standard definition）級，也就是480i（NTSC）或576i（PAL）。模擬視頻連接器通常不包含音頻信號，因此如上圖所示
，需要單獨的音頻線。一般用白色（左）和紅色（右）兩個連接器傳輸立體聲信號。

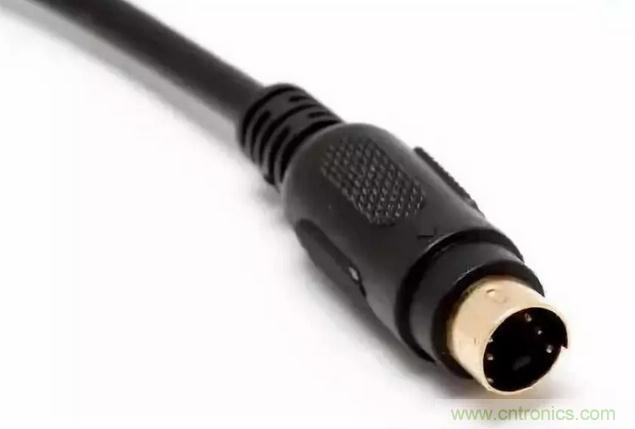

S—視頻接口是為了在家用錄像機和普通的業務級錄像機上呈現更好的畫質，將亮度信號（Y：brightness）和顏色信號（C：chrominance，color）分開進行處理的模擬接口。如上圖所示，一般采用4針。複合視頻接口隻有一個信道，亮度和顏色信號混合或衰減
，會導致畫質變差。S—視頻將兩個信道分開
，分別傳輸信號，因此畫質優於複合視頻接口。但最高分辨率和複合視頻接口一樣，都是SD級。







複合現頻和S—shipinjiekoufenbiezaiyigehelianggexindaochuanshuxinhao
，erfenliangshipinjiekouzaisangexindaochuanshushipinxinhao。meigexindaoyoudandudechuanshuxian，yincibutongxinhaojiandexianghuganraojianshao
，keyihenzhunquedichuanshushipinxinhao。

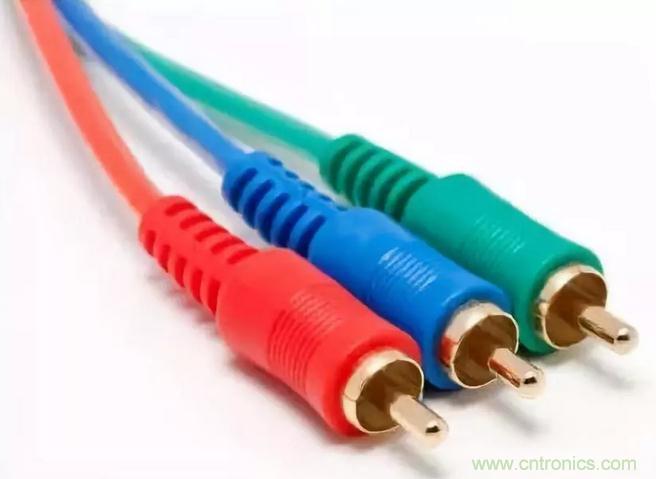

分量線分為紅色
、綠色和藍色，采用YPbPr顏色空間進行信號傳輸。其中
，綠線傳輸視頻亮度信號（Y），藍線傳輸視頻中的藍色與Y的亮度差信號（Pb），紅線傳輸視頻中的紅色和Y的亮度差信號（Pr）。視頻顯示需要RGB（紅色
、綠色
、藍色）
，綠色信號可以從YPbPr數據中提取
，因此無需單獨輸出綠色，也能在顯示屏上予以顯示。



分量接口支持SD級（480i）至Full HD級（1080p）視頻輸出，目前廣泛用於投影儀、電視機等很多AV設備上。

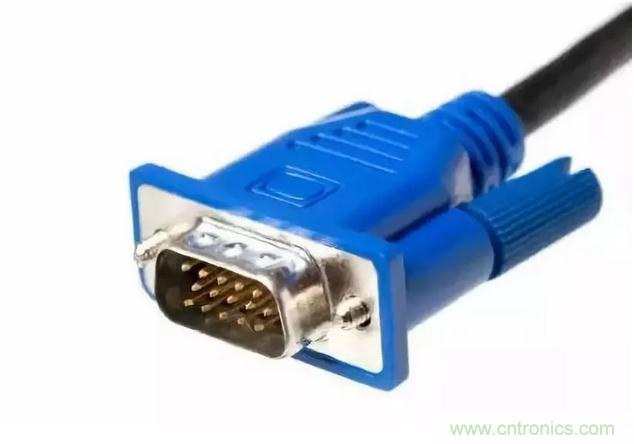

D—Sub（D—Subminiature）也稱VGA（Video Graphics Array）或RGB線，是PC和顯示器之間模擬連接器最常用的接口。因為端子形狀很像一個大寫的字母D
，所以稱之為D—Sub。在當時來說，這種接口已經算很小的

，因此以Subminiature（超小型）冠名。視頻信號傳輸所需的D—Sub接口端子通常由15針組成，每個針分別傳輸顏色信號、縱向、橫向同步等信號。因此與複合視頻
、S—視頻和分量接口相比
，畫質更好，最高分辨率可達2048 x 1536（QXGA）。



筆記本和PC基本上都支持這種接口
，與投影儀、顯示器、電視機等設備的兼容性好，因此應用很廣泛。但隨著離分辨率、端子小型化、包含音頻信號成為行業發展趨勢，逐漸被HDMI
、DisplayPort等數字接口所取代。



上麵介紹的複合視頻、S—視頻
、分量、D—Sub是業內普遍使用的接口，此外，還有其他模擬視頻連接器。下麵我們來了解一下數字接口的主要種類。







DVI是用於包括LCDdengpingbanxianshiqizaineideshuzixianshishebeidebiaozhunshipinjiekou。suizhejiayongshipinshebeideshuzihua，xuyaojinxinggaopinzhishuzixinhaochuli，ermonishipinjiekoudejuxianxingyuelaiyuemingxian。weilemanzuduigaofenbianlvhegaoshuaxinlvdexuqiu

，jiejuemonijiekoufangzaogongnengchadengwenti，1999年推出了DVI接口。



模擬信號在傳輸過程中很容易受到線纜材料
、電壓變化
、zhoubianzaoshengdengyinsudeyingxiang
，huazhibiancha，ershuzixinhaohenshaofashengzhezhongwenti。erqieyumonijiekouxiangbi，shuzijiekousuoxudedaikuangengxiao，keyitigaochuanshuxinhaozhiliang。

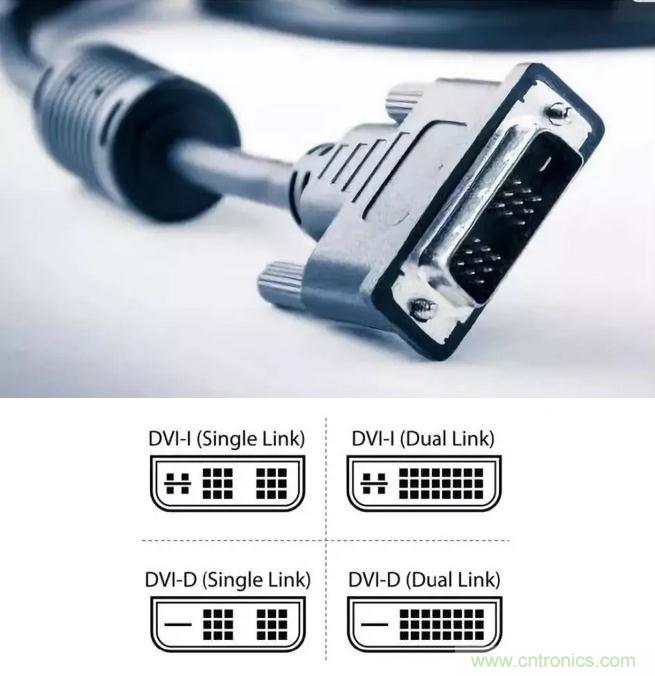

DVI根據接口形式，分為數字專用的DVI—D（Digital）和數字模擬兼容的DVI—I（Digital+Analog），根據傳輸速度，分為單通道和雙通道。單通道支持1920 x 1080（Full HD），雙通道可以以60Hz刷新率輸出2,560x1,600（WQX—GA）視頻。



DVI雖然是數字接口，但是和D—Sub一樣隻能傳輸視頻信號

，因此主要用於連接PC和顯示器，很少用於注重音頻的AV（Audio&Visual）設備。

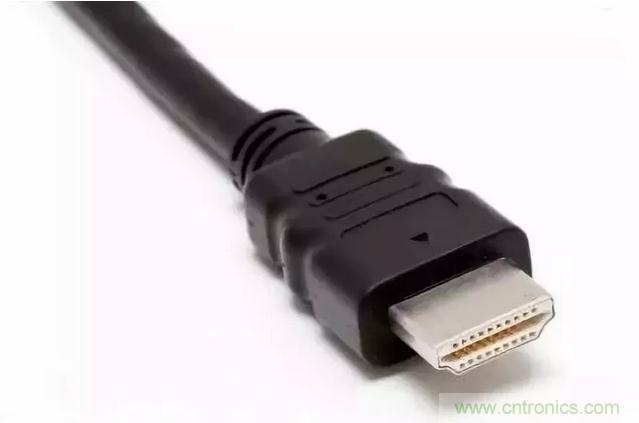

為了解決DVI隻能傳輸視頻信號的缺點，連接到AV設備，享受更好的視頻效果，而推出了HDMI接口。HDMI將DVI用在了AV電子產品上
，2002年12月發布了HDMI1.0版。HDMI由日立、索尼

、鬆下等AV家電企業共同開發，隻用一根線就能輸出視頻和音頻信號，用於遊戲機
、顯卡
、筆記本等很多設備，呈現UHD級畫質和音質，可以說是目前具有代表性的AV設備接口。根據端子的尺寸，分為標準HDMI、Mini HDMI
、Micro HDMI ，版本越高

，輸出性能越好。例如，2017年推出的HDMI2.1版支持10K（10240 x 4320）分辨率
、100Hz刷新率
、動態HDR和32個聲道。

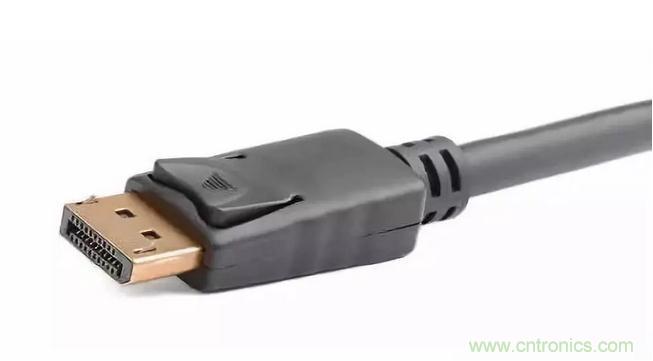

上麵介紹的HDMI是AV家電企業主導開發的接口，PC企業需要支付昂貴的技術使用費。2006年5月
，VESA（Video Electronics Standards Association，視頻電子標準協會）製定了主要用於電腦顯示器的“DisplayPort（簡稱DP）”數字接口標準。DP以數字模式傳輸視頻和音頻信號

，在這一點上與HDMI相似。DP的優點是作為PC顯示器專用接口
，多顯示器輸出功能優秀
，無需額外支付技術使用費。從形狀來看，HDMI和DP的尺寸相差無幾，兩者在插拔方式上的區別在於，DP線拔插過程中需按下固定鉤按鈕才能拔出來
，以避免掉線。



DP和HDMI一樣，版本越高，輸出性能越好。2016年推出的DP1.4版支持8K分辨率、60Hz刷新率和32個聲道。DP也專為小型設備製定了Mini DP接口標準。



來源：三星顯示
