我們都知道Y電容是安規電容
，是跨接L線地以及N線與地之間的電容，它的作用是抑製共模幹擾。現在一共有三種等級

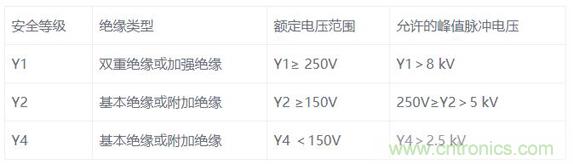

，分別是是Y1, Y2, Y4。由於漏電流不能太大這是安規要求，漏電流太大人體觸摸用電器會有一種麻麻的感覺，因此一般Y電容容量大小為1nF到4.7nF之間。

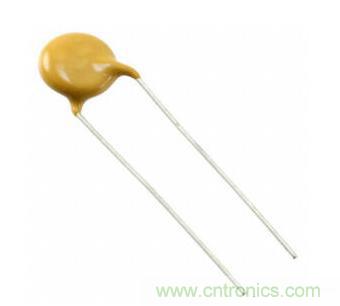

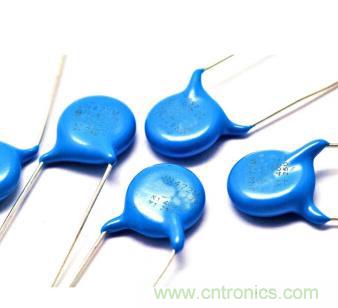

Y電容一般有藍色和黃色兩種

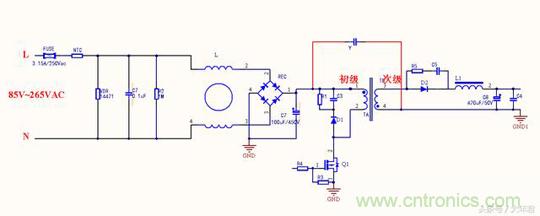

那麼Y電容在電路當中一般有哪幾種連接方式呢？一般有以下四種：





初級地我們也經常成為“熱地”，次級地經常被稱為“冷地”，Y電dian容rong跨kua接jie在zai變bian壓ya器qi初chu級ji地di與yu次ci級ji地di之zhi間jian這zhe是shi最zui為wei常chang見jian的de連lian接jie方fang式shi，而er且qie一yi般ban都dou是shi成cheng雙shuang成cheng對dui出chu現xian，因yin為wei腳jiao距ju太tai短duan，不bu能neng做zuo到dao完wan全quan隔ge離li。開kai關guan電dian源yuan當dang中zhong
，開kai關guan管guan的de不bu斷duan導dao通tong與yu閉bi合he會hui產chan生sheng噪zao聲sheng
，如ru下xia圖tu的deQ1
，主zhu要yao表biao現xian在zai瞬shun間jian電dian壓ya尖jian峰feng脈mai衝chong信xin號hao，信xin號hao噪zao聲sheng流liu向xiang變bian壓ya器qi的de初chu級ji線xian圈quan，而er線xian圈quan相xiang當dang於yu一yi個ge電dian感gan，此ci時shi會hui產chan生sheng反fan向xiang較jiao高gao的de電dian動dong勢shi，同tong時shi產chan生sheng的de高gao次ci諧xie波bo耦ou合he到dao變bian壓ya器qi初chu級ji，造zao成cheng噪zao聲sheng騷sao 擾。初級地和次級地之間加一個 Ｙ 電容，可以在變壓器的次級地與大地間建立一個泄放通道，開關噪聲的高次諧波通 過這個通道泄放到大地，從而避免通過供電線路輻射出去，降低開關電源的輻射騷擾。

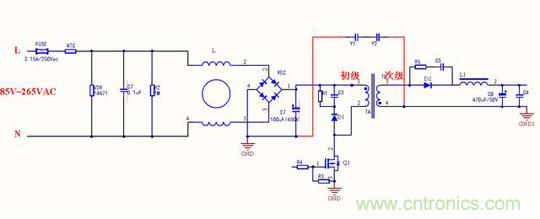

變壓器的每個線圈繞組之間有寄生電容存在，在工作時過程當中形成電壓，成為噪聲源頭，在初始高壓與次級地之間跨接Y電容，能濾除初級和次級耦合產生的共模幹擾，這與第一種差不多
，隻是在EMI測試時候結果會有所不同。

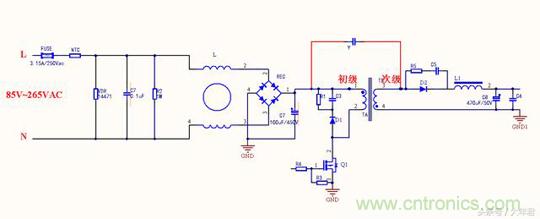

這種連接方式較少見
，在小功率電源時候有時候會用

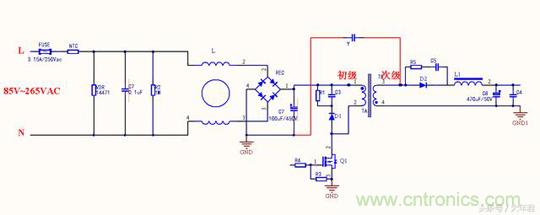

這種連接方式也較少見，在小功率電源時候有時候會用
