健身監測儀跟蹤並記錄身體的運動狀況，從而達到提高健康水平的目的。通過測量大量的參數，如心率、體溫
、運yun動dong距ju離li和he時shi間jian
，一yi個ge手shou表biao式shi設she備bei可ke以yi收shou集ji信xin息xi並bing將jiang結jie果guo顯xian示shi給gei用yong戶hu。心xin率lv記ji錄lu帶dai可ke以yi測ce量liang脈mai搏bo，有you時shi也ye會hui記ji錄lu體ti溫wen
，並bing對dui記ji錄lu信xin號hao進jin行xing數shu據ju轉zhuan換huan
，將jiang數shu據ju無wu線xian傳chuan送song到dao手shou表biao加jia以yi顯xian示shi。可ke以yi選xuan擇ze計ji步bu器qi，根gen據ju跑pao步bu者zhe節jie湊cou判pan斷duan跑pao步bu距ju離li，計ji步bu器qi會hui將jiang數shu據ju無wu線xian傳chuan輸shu給gei手shou表biao進jin行xing顯xian示shi(圖1)。某些健身監測儀則利用GPS測量行走距離
，替代計步器的功能。這些係統都開始逐漸轉向無線數據傳輸
，畢竟在運動中要求用戶“接上”監測儀來收集數據非常不方便。

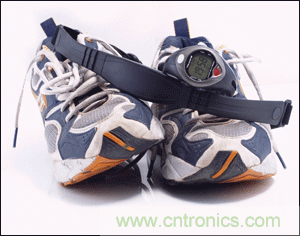

圖1. 帶有無線通信功能的運動鞋，可以記錄跑步者的數據並發送到數字手表顯示，提供有價值的反饋。





手表實時監測數據並把結果記錄到外置或處理器(MCU)內部的存儲器，隨後再利用USB線纜或無線dongle將數據上傳到計算機。這類係統通常僅僅使用一顆微小的電池供電，所以對RF發射器的功耗要求非常嚴格(某些產品還要求符合FCC規範)。為了保證低功耗傳輸，好的天線設計對於保證可靠的數據傳輸非常關鍵，即使傳輸距離一般在2米以內。幅移鍵控(ASK)比頻移鍵控(FSK)擁有更好的靈敏度，更適合這一場合,而且傳輸功耗更低。低占空比可以縮短傳輸時間
，而在閑置時間段可以關閉發射器以節省電量。



健身監測儀的各個部件
，除了PC dongle
，均穿戴在用戶身上並由電池供電。所以
，小尺寸、低di功gong耗hao成cheng為wei非fei常chang重zhong要yao的de設she計ji參can數shu。心xin率lv帶dai和he計ji步bu器qi通tong常chang由you一yi次ci性xing紐niu扣kou電dian池chi供gong電dian
，手shou表biao的de顯xian示shi功gong能neng可ke以yi由you一yi次ci性xing紐niu扣kou電dian池chi或huo可ke充chong電dian電dian池chi供gong電dian
，充chong電dian往wang往wang通tong過guo交jiao流liu適shi配pei器qi或huoUSB線。手表顯示往往采用簡單的段式LCD和可控背光。



係統構架如圖2所示
，RF接口與電源管理相結合
，從而有效延長電池壽命，另外，係統還提供多種傳感器接口和主機接口。係統的RF接口可以選擇MAX1472，如圖3所示。MAX1472是基於晶振的鎖相環(PLL) VHF/UHF發射器
，用於在300MHz到450MHz頻段傳輸OOK/ASK數據。器件支持高達100Kbps的數據率，能夠為50Ω負載提供大於+10dBm的輸出功率(可調)。MAX1472基於晶振的架構能夠提供更高的調製深度、更快的頻率建立時間、更高的傳輸頻率精度，同時也降低了溫度的影響，克服了SAW發射器的諸多限製。

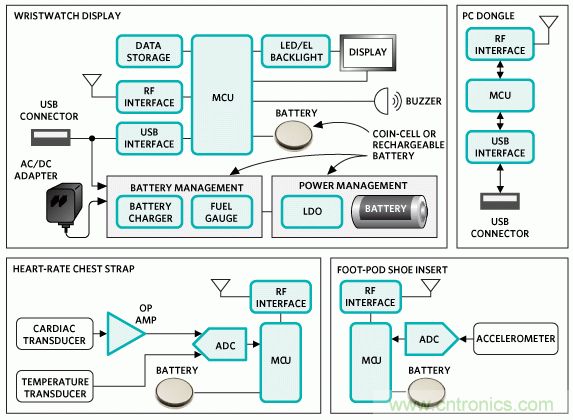

圖2. 典型的心率監測數據采集係統，由幾個子係統組成：手表顯示/數據存儲單元(上左)、用於連接主機的無線適配器(上右)、心率計帶(下左)和計步器(下右)。所有這些子係統均工作在低功耗無線模式。

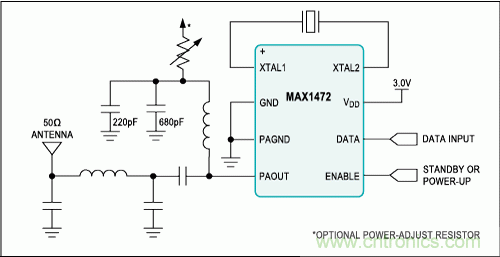

圖3. MAX1472低功耗RF發射器，基於OOK/ASK調製發射串口數據流。



本文轉載自Maxim。
