可以看到，插座3個220V插孔，統一總控。USB獨立供電
，輸出能力強勁
，完全達到了標稱值，還不會因為插座關閉以後，U口不能充。拆解中還發現航嘉沿用了一體化銅條設計
、全套PI方案

，空載功耗也很低。



作為智能產品，配套APP簡單易用
，支持連接Wi-Fi。



下麵來詳細看一看——

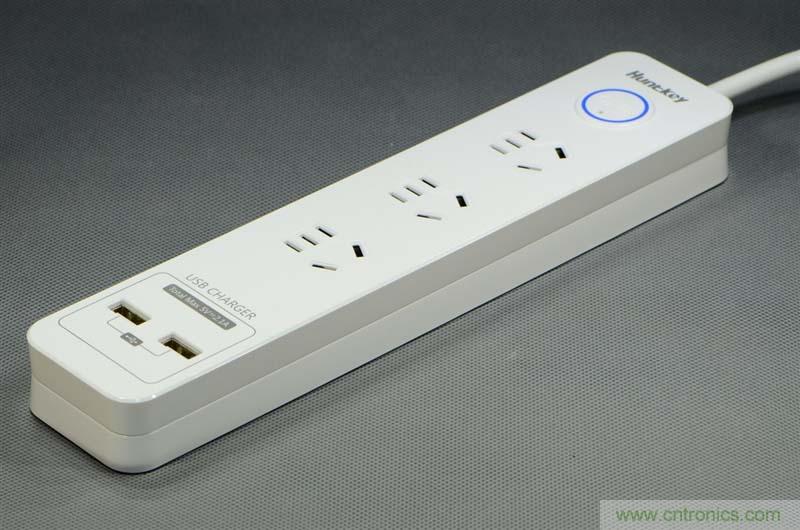

側麵凹陷的設計，很方便手持用力在插拔插頭的時候。有兩個USB口，標稱總輸出5V/2.1A



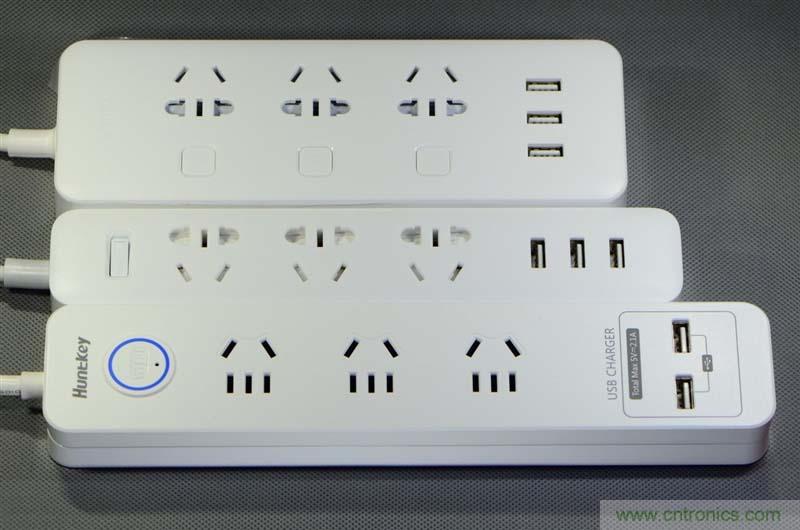

國標插座
，但是不兼容德標圓頭
，小米、公牛之類的是兼容德標插頭的。

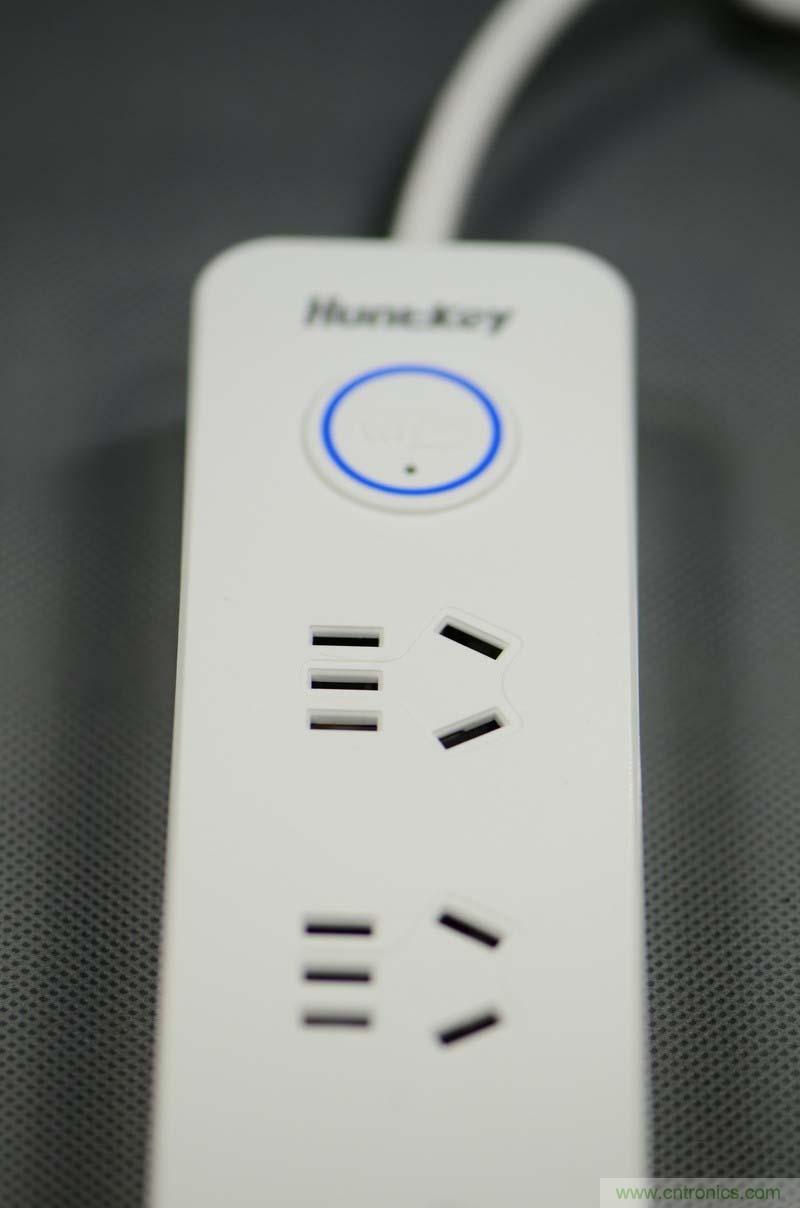

Wi-Fi指示燈和配置WIFI連接的隱藏孔
，航嘉這個孔，在使用上最大程度避免誤觸，但是一般Wi-Fi配置也不會很頻繁，一個小孔

，還是不影響使用的。

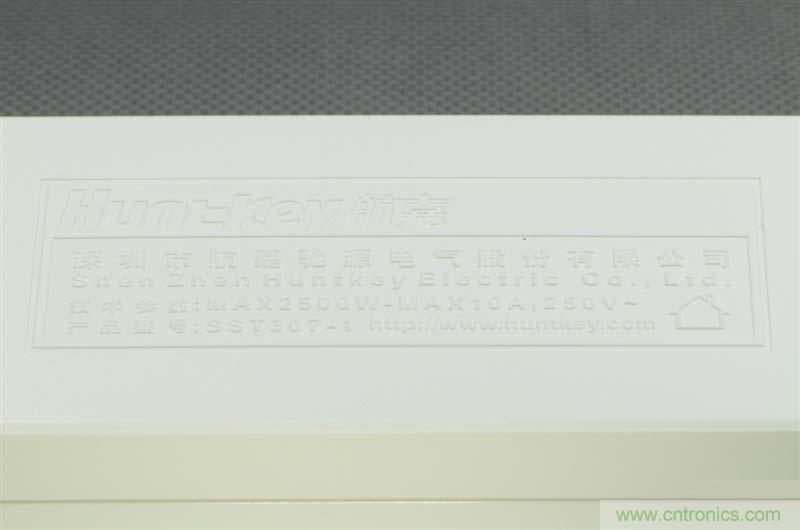

背麵技術參數，型號SST307-01。標注了最大10A的工作電流，使用時候注意連接的用電器不要超過2200W。

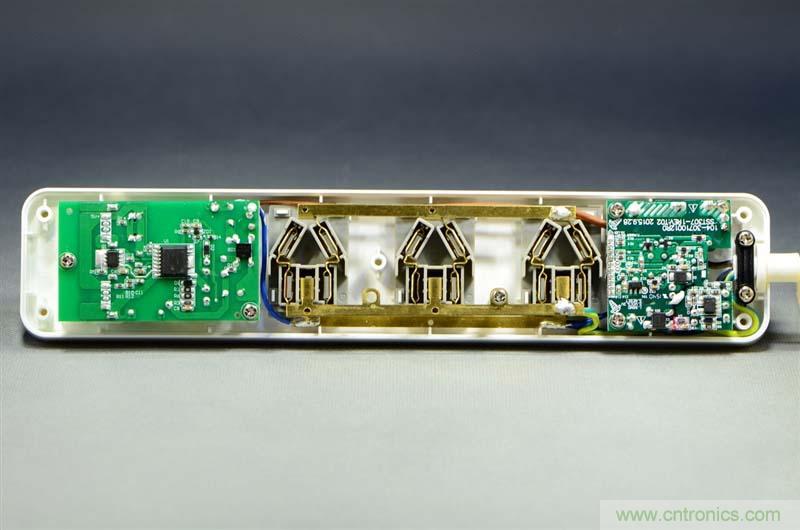

打開後蓋以後的全貌，右側有Wi-Fi模塊和低壓繼電器以及供電單元

，中間是三個插座
，左側是USB充電單元。

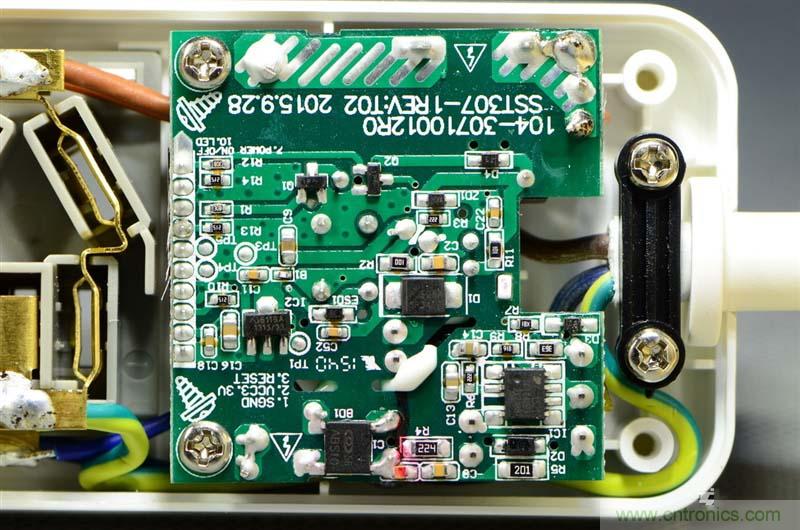

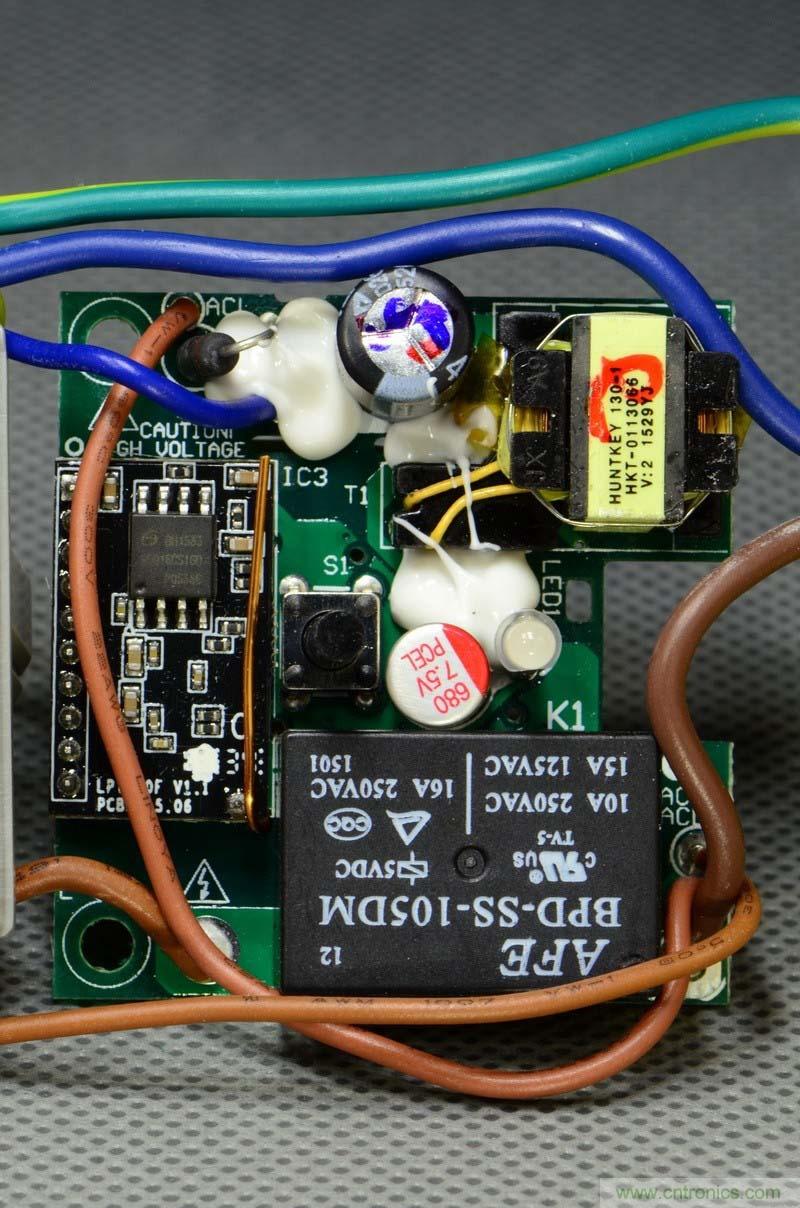

右側Wi-Fi模塊和低壓繼電器供電電路板特寫。

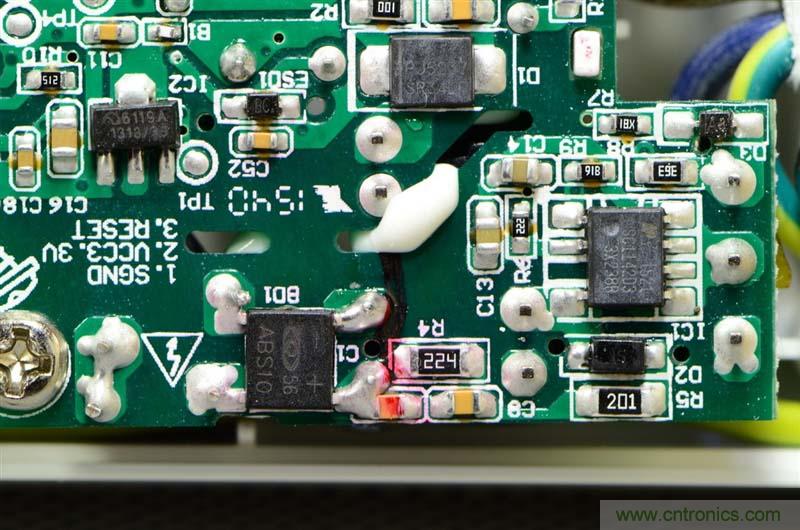

芯片特寫



左上型號為：6119A
，是WiFi模塊的供電穩壓。右上型號為：SR34，肖特基二極管

，是開關電源的整流

，左下型號為：ABS10整流橋
，作用是將AC輸入整流成直流。



右下型號為：PI SC1142D3單芯片開關電源芯片。



PI的電源芯片
，內置開關管
，原邊反饋，最大程度減小PCB麵積及成本。並且具有極高的空載效率，非常適合插排這種長期在線的設備。





把電路板反過來可以看到右下角有一個低壓繼電器
，左側有Wi-Fi模塊，可以看到一根很短的銅線，這就是Wi-Fi的天線，右上有Wi-Fi模塊和繼電器供電電路。



通過拆解，我們發現

，這個插座內部一個繼電器，屬於所有插孔總控的方案。



Wi-Fi上方的輸入線
，連接了一個保險電阻。在這裏起到保險絲的作用

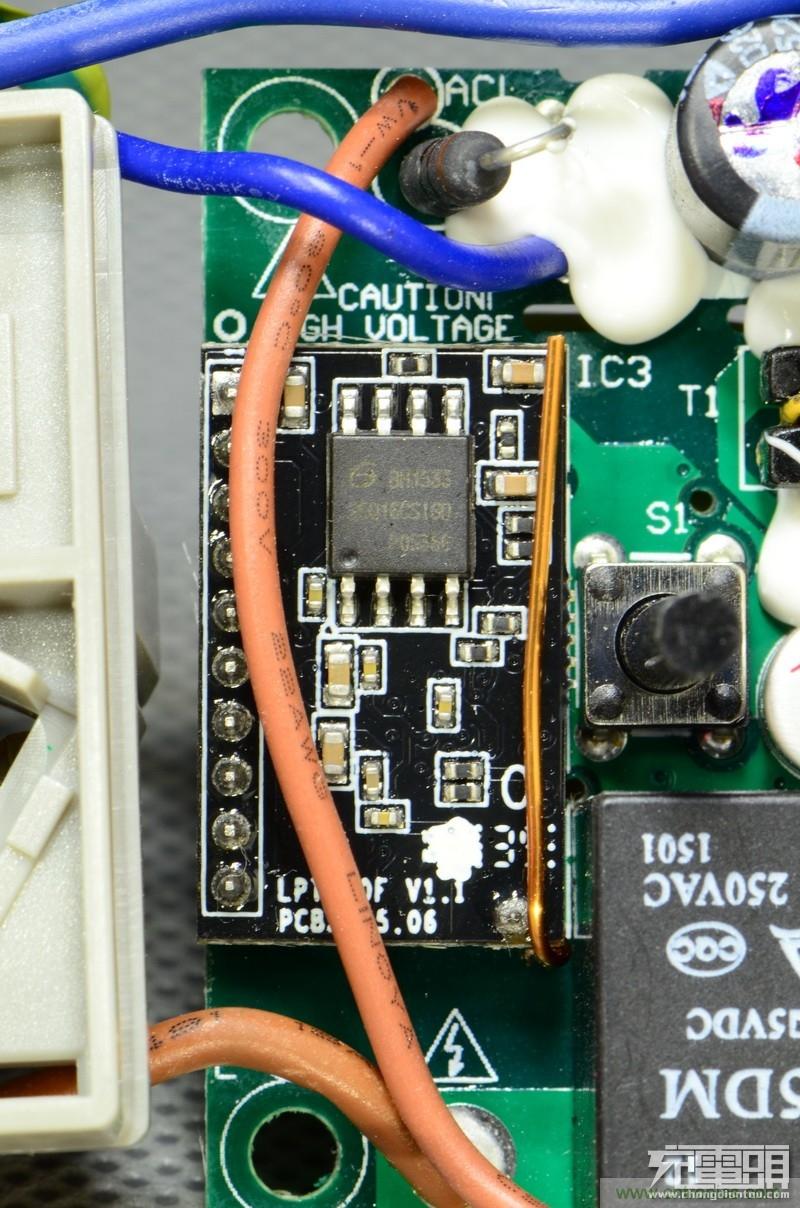

，Wi-Fi模塊特寫，主要的元件麵在背麵
，正麵隻能看到一個8腿的小芯片。



三個插座模塊

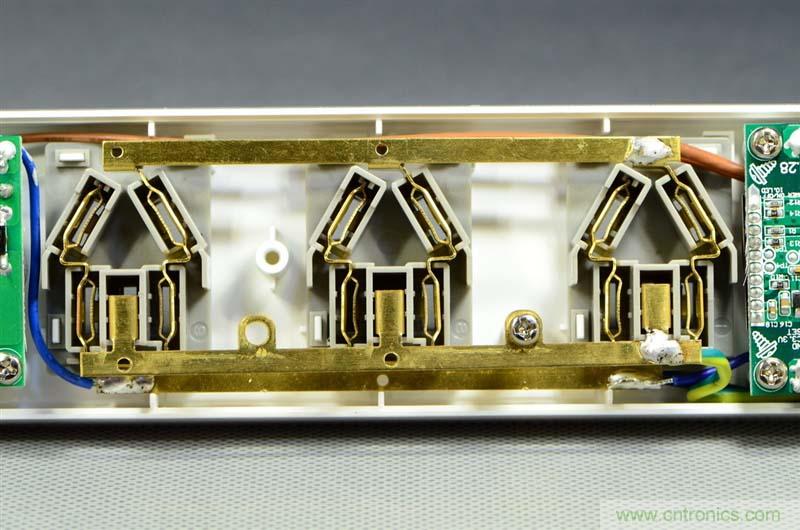

，使用了高質量插排慣例的一體銅條設計。

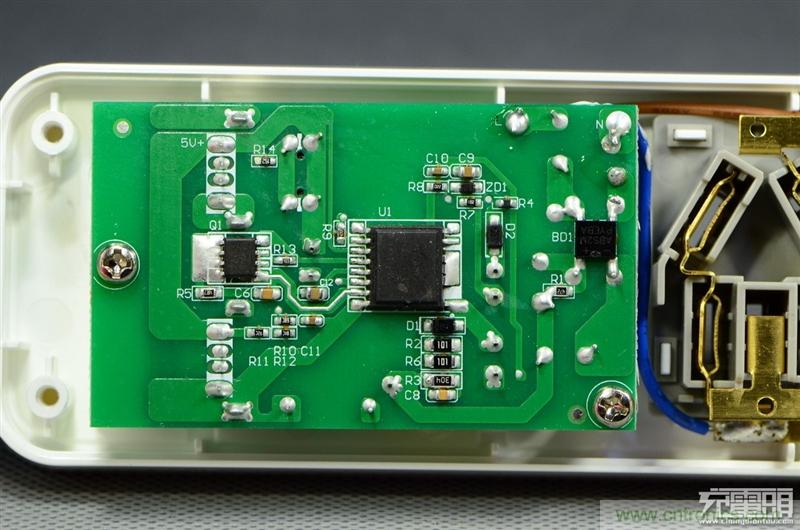

USB輸出單元全覽，並沒有發現USB智能識別芯片，兩個USB口 D+D-都是短接模式。



這裏依舊使用了美國PI的開關電源方案
，大芯片內置開關管，提供同步整流信號輸出，外置MOS管進行整流。



相比肖特基
，有著更高的效率，同時還減小散熱器成本
，更易安排布局。

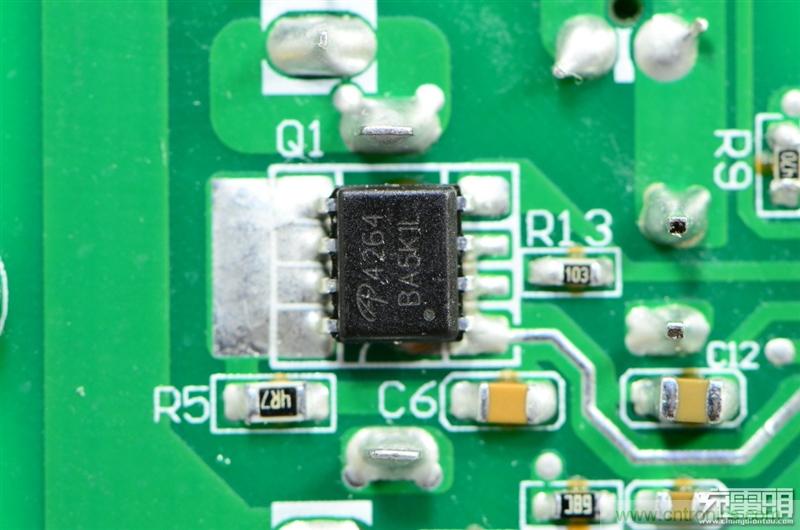

同步整流MOS管特寫，型號為：AO4264。大電流走線做了加錫處理。

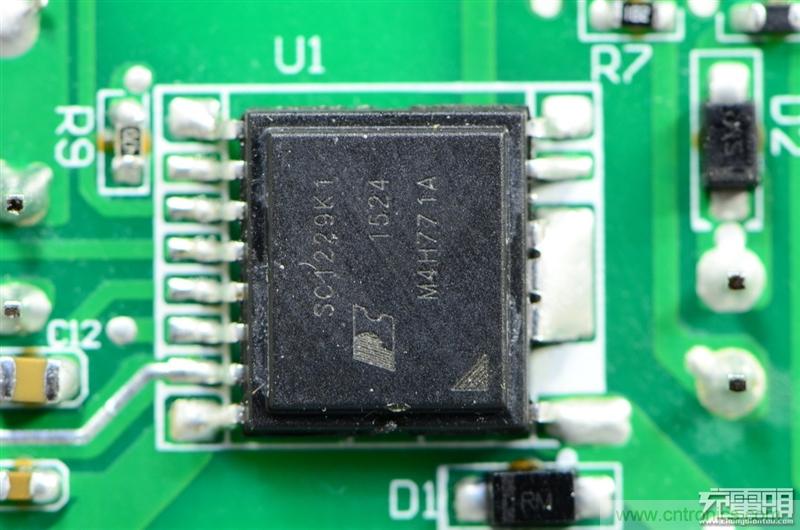

芯片特寫，型號為：SC1229K1。PI的InnoSwitch係列。

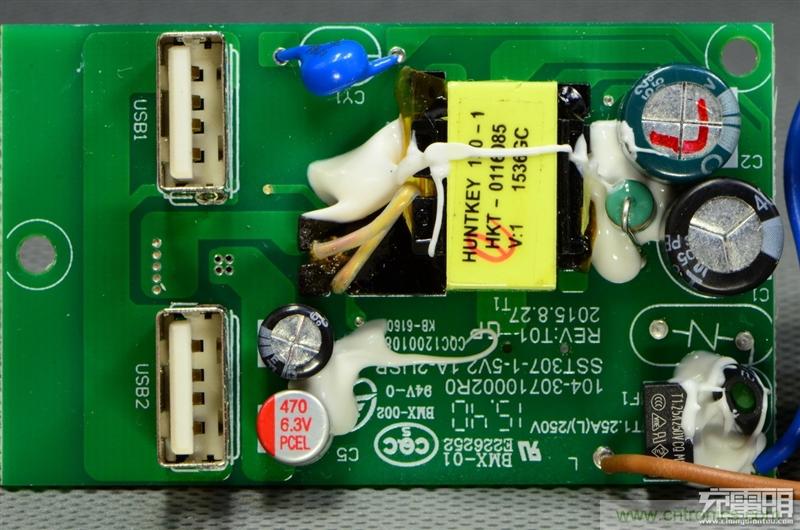

USB模塊正麵全貌，左側有兩個USB插(cha)座(zuo)和(he)輸(shu)出(chu)濾(lv)波(bo)電(dian)容(rong)
，一(yi)個(ge)普(pu)通(tong)電(dian)解(jie)電(dian)容(rong)加(jia)上(shang)固(gu)態(tai)電(dian)容(rong)的(de)組(zu)合(he)，中(zhong)間(jian)有(you)開(kai)關(guan)變(bian)壓(ya)器(qi)
，右(you)側(ce)有(you)兩(liang)個(ge)高(gao)壓(ya)電(dian)解(jie)電(dian)容(rong)

，右(you)下(xia)方(fang)是(shi)保(bao)險(xian)和(he)輸(shu)入(ru)浪(lang)湧(yong)抑(yi)製(zhi)元(yuan)件(jian)。

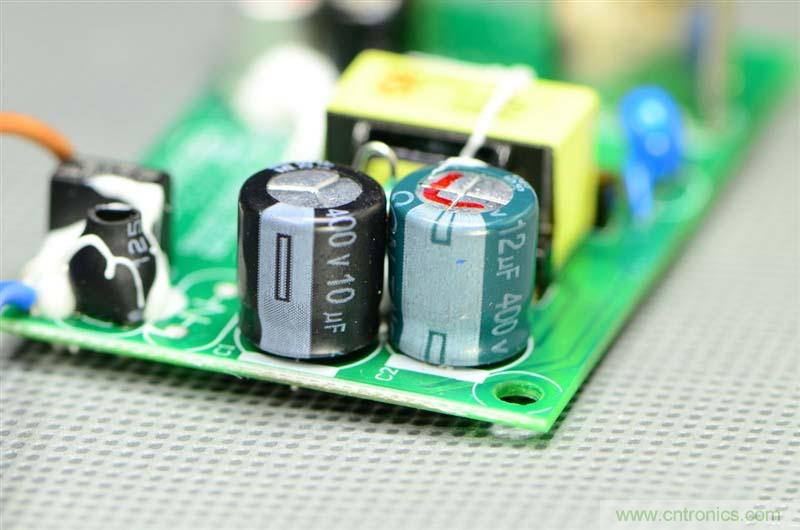

兩個電解電容，400V10uF，400V12uF。22UF的總容量。熱縮管內部的是NTC，用來抑製上電浪湧。



最zui後hou，短duan接jie模mo式shi，沒mei有you識shi別bie芯xin片pian的de問wen題ti。可ke能neng是shi因yin為wei插cha線xian板ban的de使shi用yong情qing況kuang，在zai日ri常chang都dou是shi夜ye間jian充chong電dian
，時shi間jian充chong裕yu，不bu需xu要yao大da電dian流liu識shi別bie進jin行xing急ji速su充chong電dian。或huo者zhe插cha一yi個ge小xiao夜ye燈deng等deng不bu需xu要yao識shi別bie的de設she備bei。直zhi接jie去qu掉diao識shi別bie芯xin片pian，降jiang低di成cheng本ben。

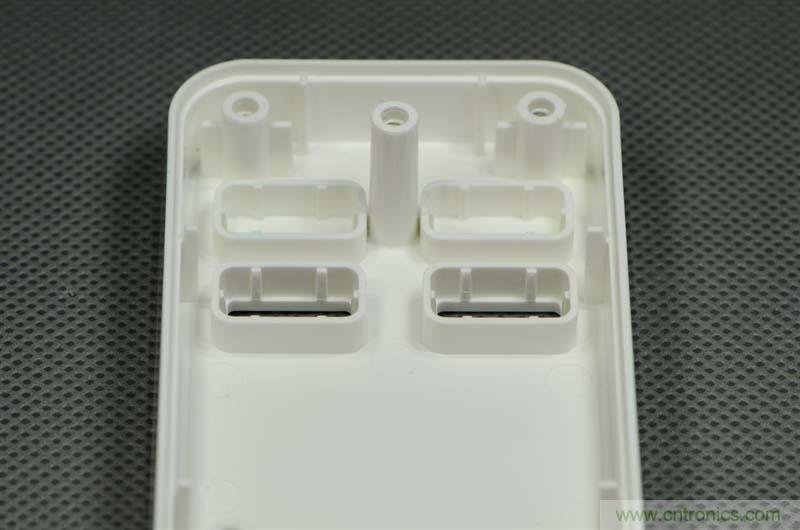

模具上預留了另外兩個USB口，不排除這個插座可能有四個USB口的版本。





首先把插座通電，Wi-Fi指示燈會閃爍。

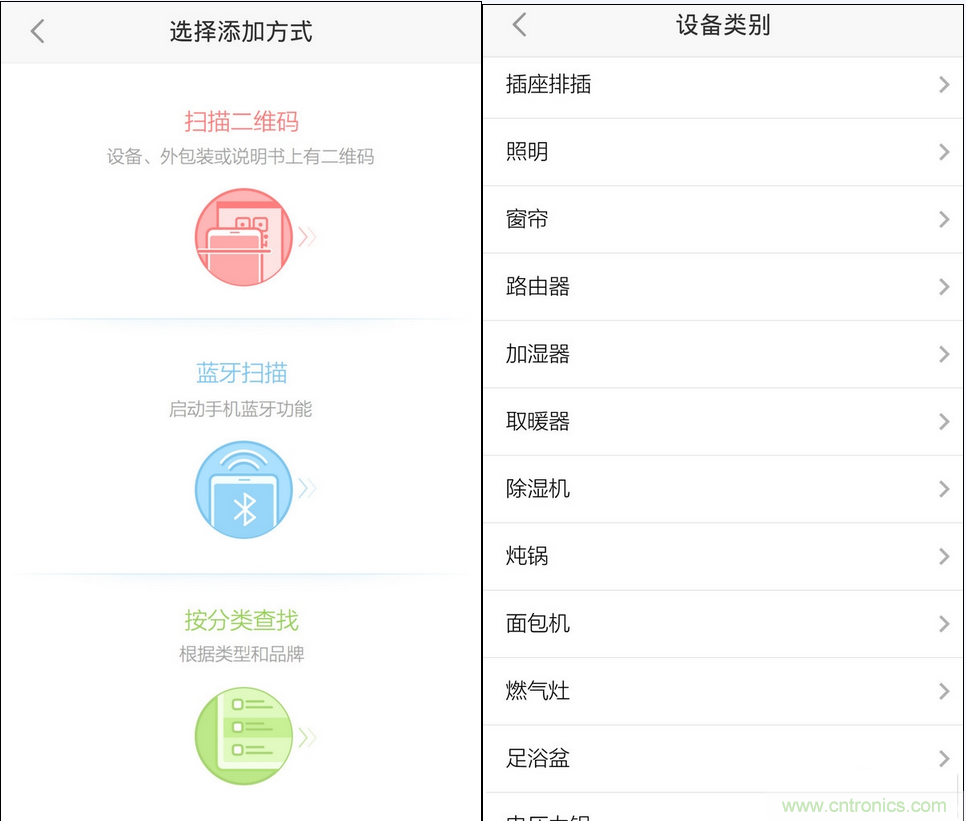

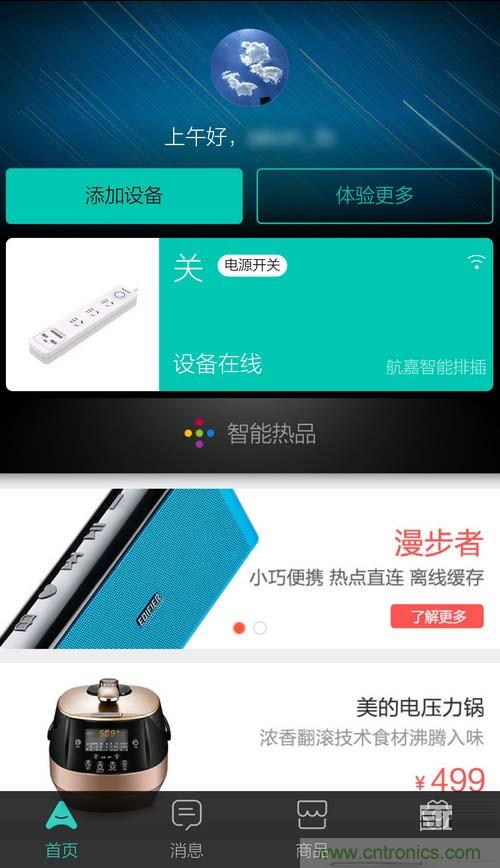

安裝 App“阿裏小智”

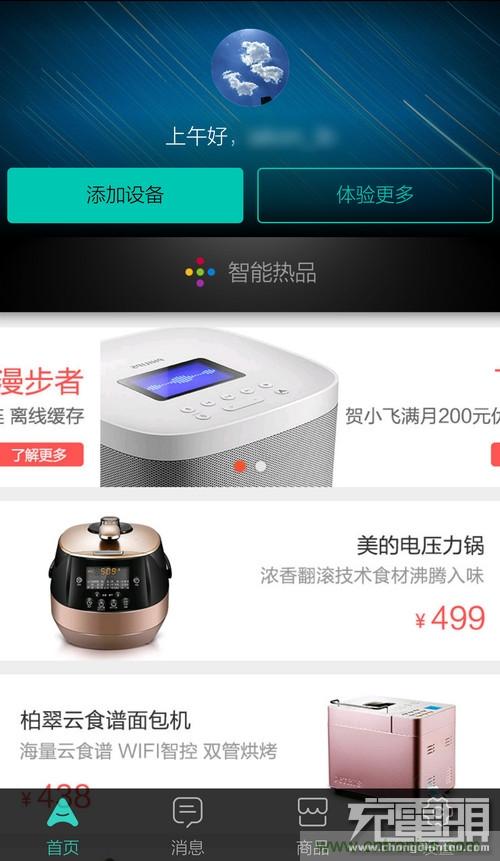

，打開並用淘寶賬號登錄。

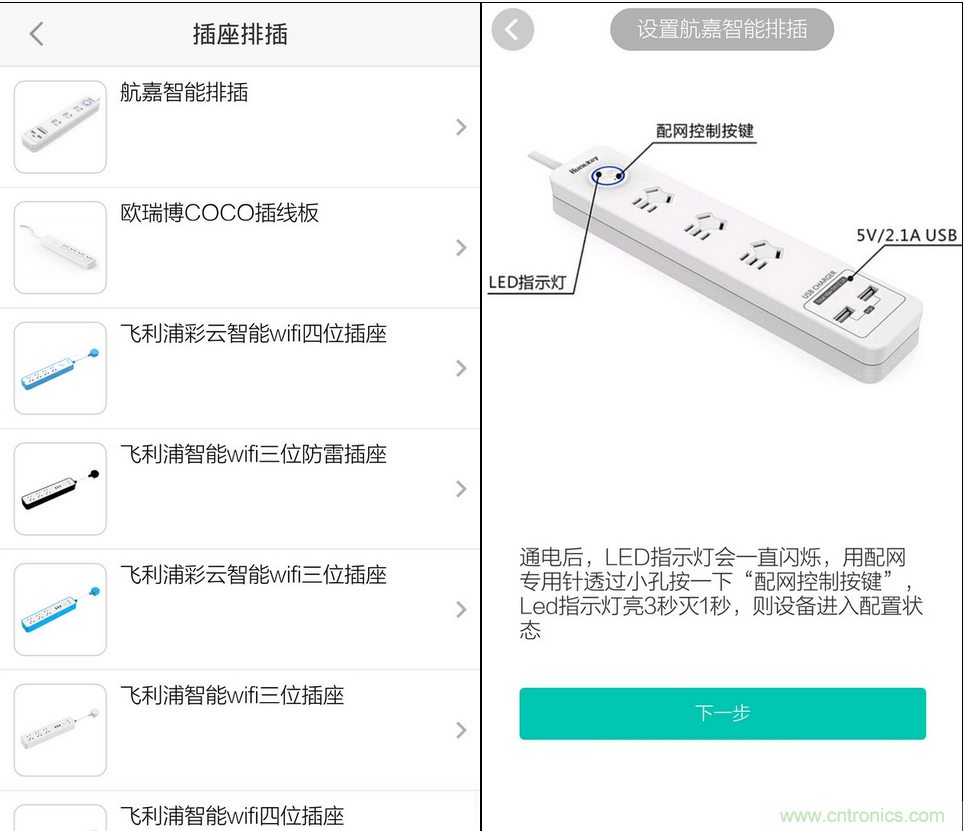

找到“航嘉智能插排”，

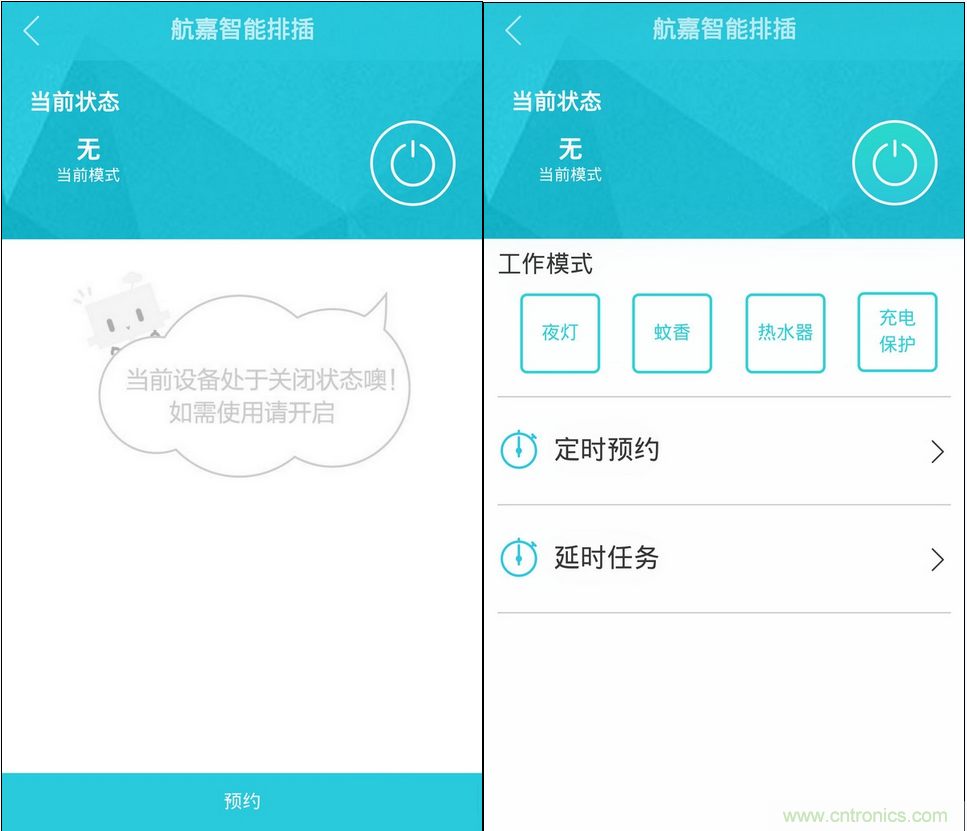

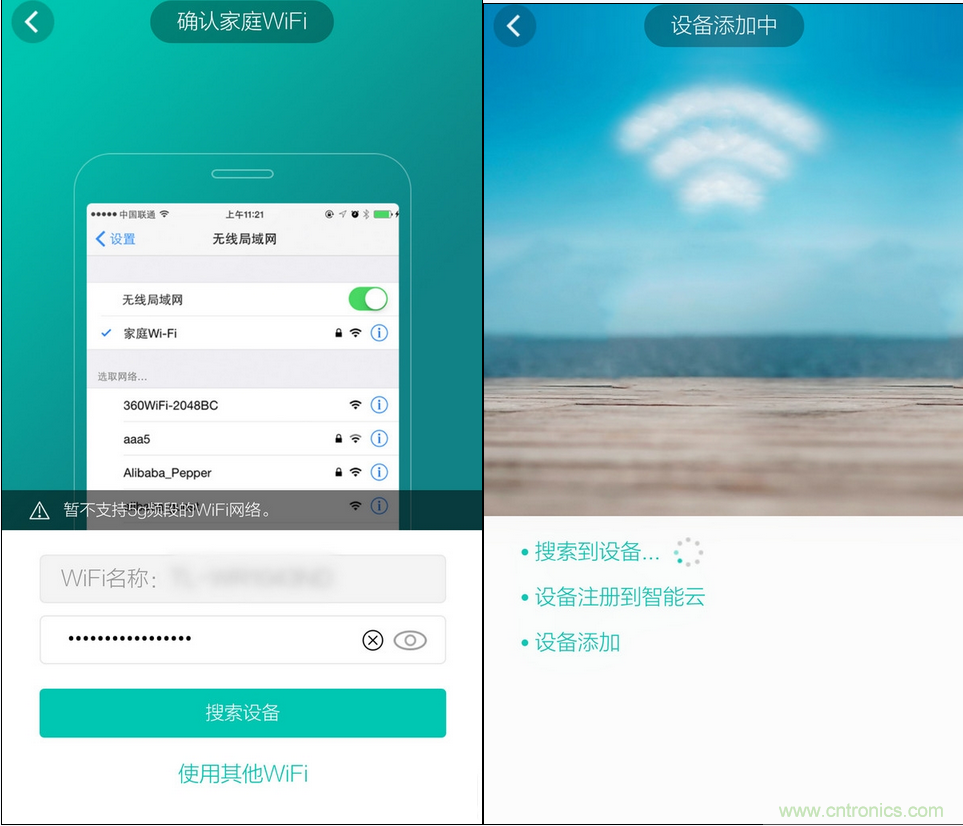

點擊已經添加的插座，可以看到現在插座屬於關閉狀態，三個插座模塊是沒有電的。



按一下開關圖標，三個插座模塊將會供電，有四種模式可以選擇，還可以製定計劃。



無論我們在家裏還是在外麵，隻要插座連接著網絡
，我們就可以控製三個220V的插座模塊，但是這裏要特別注意的是，通過Wi-Fi無法控製USB輸出，也就是說隻要插座通電USB模塊就有輸出。

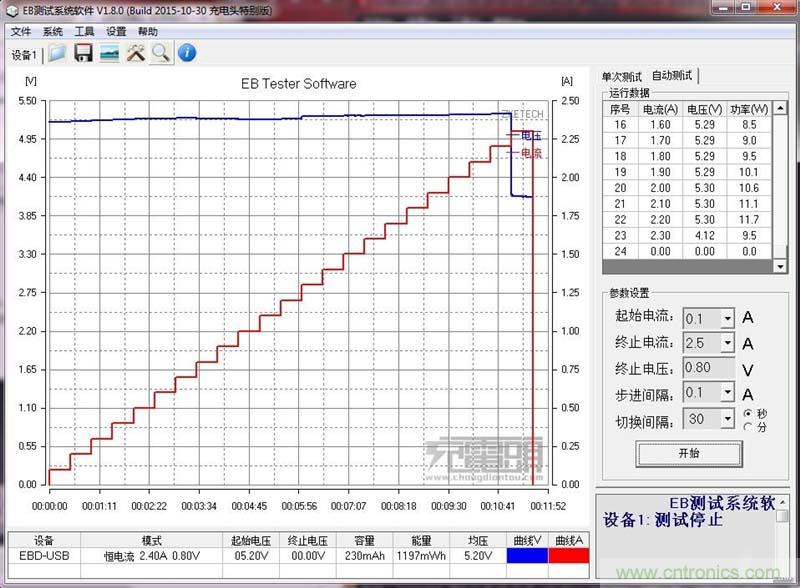

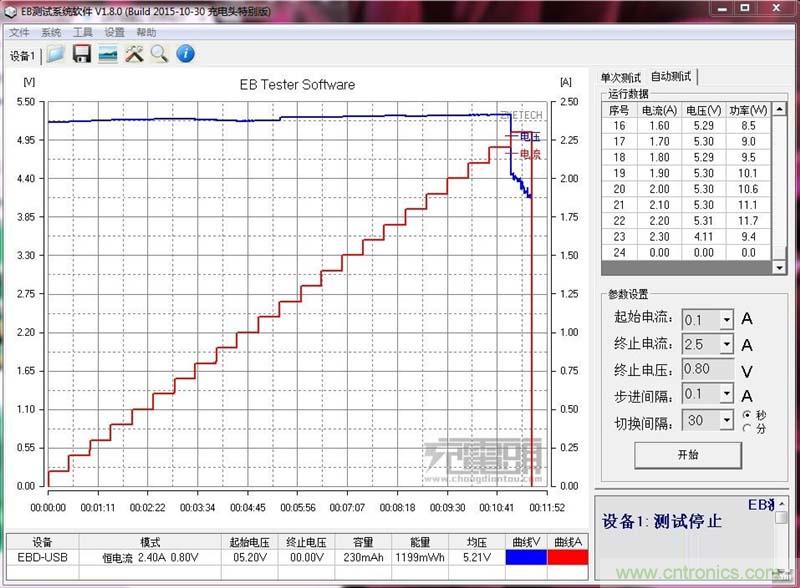

左口，2.20A@5.31V，達到標稱的的 2.1A，並且有線補。







右口，2.20A@5.30V，達到標稱的的 2.1A，並且有線補。

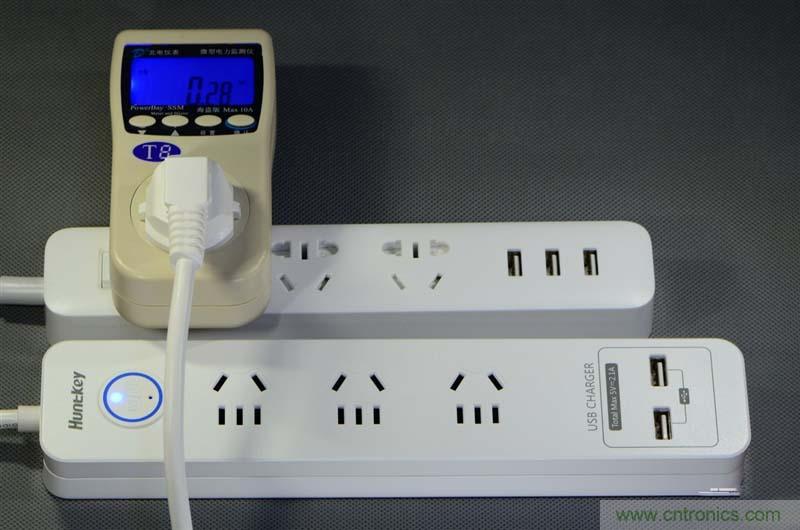

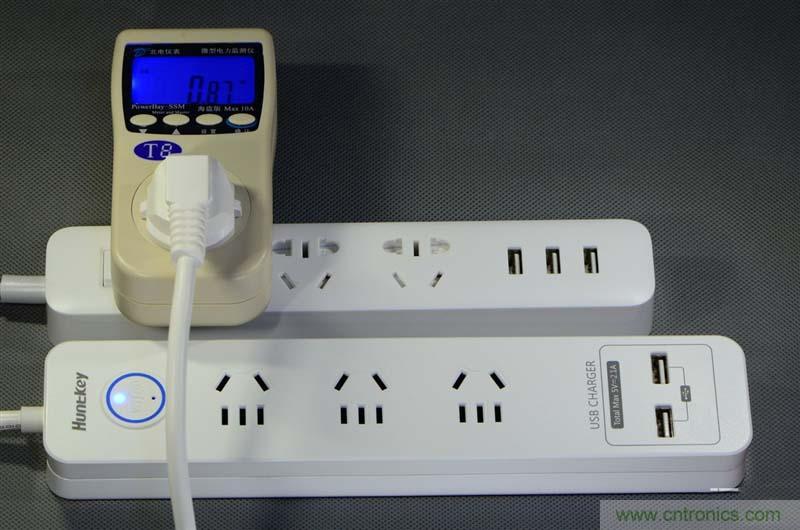

插座處於關閉狀態下的最低空載功耗 0.29W。



插座處於關閉狀態下的最高空載功耗 0.58W。



插座處於開啟狀態下的最低空載功耗 0.57W。



插座處於開啟狀態下的最高空載功耗0.87W
，都控製得不錯。



航嘉作為業內老牌的電氣設備製造商，尤其是在PC電源
、手機充電器和插線板三大領域頗有建樹。此次聯合阿裏和魅族推出旗下第一款通過WiFi控製的智能插線板SST307-1，以對抗後起之秀——小米。勝負如何，看了文章就知道了。
