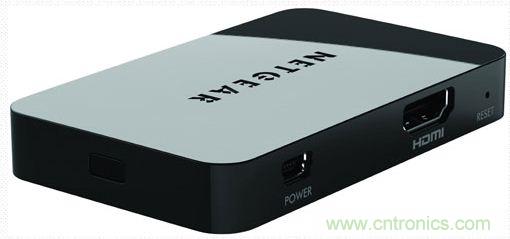

圖(a)：圖解便宜又好用的媒體適配器PTV3000。



圖(a)顯示了PTV3000的後麵板microUSB(電源)和HDMI連接器以及嵌入式複位開關。該設備還包含一根USB數據線和AC至USB電源適配器，但圖中並未給出。在PTV3000的右側，還可以看到一個Wi-Fi保護設置(WPS)按鈕。在該設備的前方，還設有一個電源LED指示燈
，圖中也未給出。



在解析過程中，我麵臨的第一個挑戰是如何打開PTV3000的塑料外殼

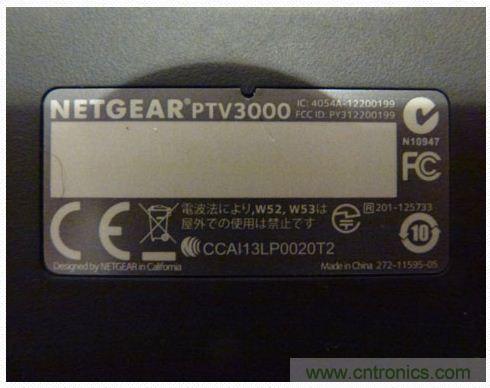

？一開始，我試圖使用螺絲刀從下方撬開殼體，但未成功，最後我決定剝掉產品標簽(圖(b))。



圖(b)：圖解便宜又好用的媒體適配器PTV3000。



在產品標簽下方，我發現了一個小型十字頭螺絲。把這個螺絲擰掉後
，就可以打開PTV3000的塑料外殼了。



我猜想

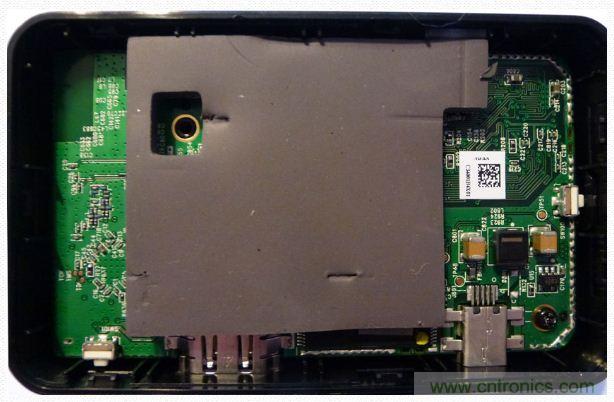

，圖(c)所示的泡沫墊應該是用來增強PCB和外殼下側間的氣隙。很顯然該泡沫墊為電絕緣材料，但我並不認為它是用來發揮電磁幹擾防護罩作用的(但保留這個想法)。把這個泡沫墊拆掉後就可看到PCB的一麵。



圖(c)：圖解便宜又好用的媒體適配器PTV3000。

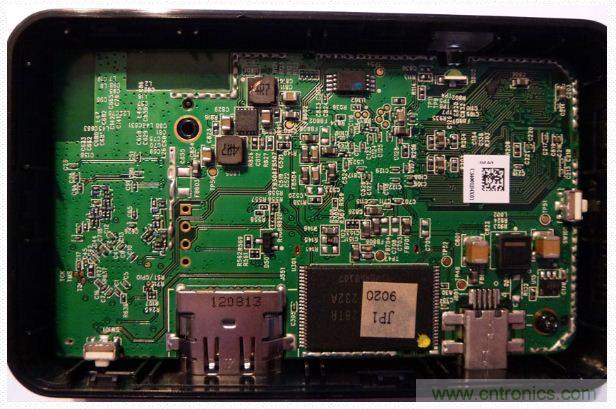

圖(d)上方顯示的是LED指示燈
，其右側是WPS開關。圖(d)下方從左到右依次為複位開關、HDMI連接器、microUSB電源連接器及另一個十字頭螺絲。將該螺絲卸下則可將PCB從外殼上取下。



圖(d)：圖解便宜又好用的媒體適配器PTV3000。

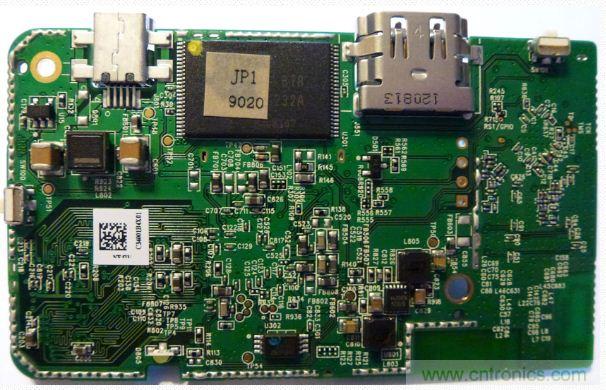

圖(e)是將PCB旋轉180°後的情況。位於頂部microUSB和HDMI連接器中間、貼有ROM碼標簽的IC是Hynix H27U1G8F2BTR-BC 1Gb NAND閃存。由於在NAND閃存之外無法直接執行代碼
，因此，我會在係統中找到RAM(當然

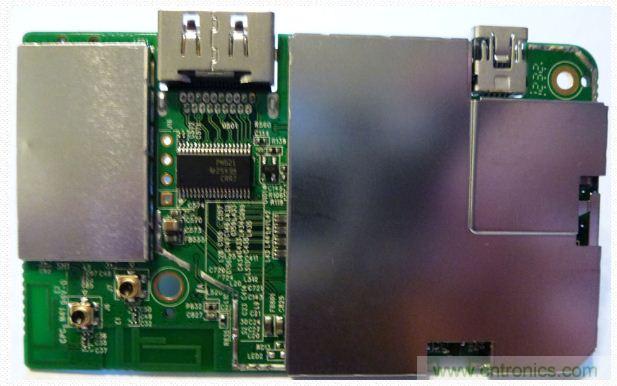

，也有助於數據存儲)。因此，我將PCB翻轉過來(圖(f))，發現的唯一可見的知名器件為德州儀器公司的TPD12S521 HDMI ESD IC。我本來也可以撬開法拉第籠的頂部
，但這樣會導致PTV3000無法繼續使用
，而未來我還準備將它用於其他測試中。幸運的是，WikiDevi網站一如既往地提供了參考信息。除了直接為我們提供一份部分器件列表外
，WikiDevi還提供了包含金屬防護罩下方照片的FCC認證數據庫頁麵鏈接。



圖(e)：圖解便宜又好用的媒體適配器PTV3000。



圖(f)：圖解便宜又好用的媒體適配器PTV3000。



左側較小防護罩下方是Atheros公司的AR9374雙頻段802.11a/b/g/n Wi-Fi控製器。右側較大的防護罩包含兩個知名的IC：Cavium的PureVu CNW6611L SoC及SDRAM。FCC提供的照片顯示該存儲器的生產商為Hynix。但是，這些圖片還不足以使我們辨別產品外包裝上的產品名稱及DRAM密度信息。Cavium的CNW6611L係統框圖則清楚地顯示其為DDR3存儲器。



使用了較少芯片的PTV3000具有高度功能整合的特性

，雖然從概念上來說並不新穎，但令人印象深刻，PTV3000是一款經典的低價格、低利潤、大容量消費電子產品。鑒於WiDi僅適用於Intel公司產品，NETGEAR公司明智地提供了固件升級特性，擴展PTV3000的功能集，使其能夠基於Wi-Fi直連支持更多行業標準的Miracast換代產品。
