FPGA是一種“半定製”的芯片，其中一個特性就是IO口可編程
，這個特性對編程器能與各類封裝芯片互連有很大幫助作用。



MCU的管腳功能都是固定的，與外部接口通常使用IO口或者總線連接。普通IO口其實本質就是寄存器

，這些寄存器都有一個相應的地址，操作IO口就是操作寄存器;片pian內nei外wai設she相xiang對dui來lai說shuo，是shi一yi個ge具ju有you特te定ding功gong能neng模mo塊kuai，其qi內nei部bu包bao含han多duo個ge寄ji存cun器qi控kong製zhi不bu同tong的de功gong能neng執zhi行xing，但dan是shi這zhe些xie寄ji存cun器qi也ye有you固gu定ding的de地di址zhi。通tong過guo存cun儲chu器qi映ying射she的de方fang式shi，把ba片pian內nei外wai設she和heCPU連接起來，組成一個係統。



zhidezhuyideshi，zhexiepianneiwaisheduiwaijiekoudoushilianjiegudingdeguanjiao，ruguoyaoduizhexiewaishekongzhiwanchengtedingdegongnengsheji，shizhishangyijingyinhanleduizhexieguanjiaokongzhile。birushuo，MUC的IIC接口的SCK和SDA分配在99和100腳
，那麼所有IIC接口的存儲芯片都必須與這兩個腳連接，如圖1所示。

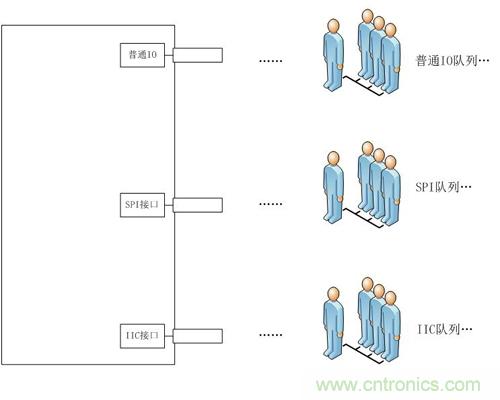

圖1 請排好隊列



各類需要編程的芯片如果要與MCU連接
，就必須與之對應的接口連接
，對於複雜腳多的芯片，這對PCB的布局布線有很大的局限性和挑戰性。



FPGA就以靈活性見長
，可編程IO就是其中的一個重要功能。可編程IO給PCB的設計帶來靈活性，可以簡化PCB的布局布線，並且在設計的過程中，還可以根據走線的走向更改管腳的連接。另外，在FPGA內(nei)部(bu)邏(luo)輯(ji)設(she)計(ji)過(guo)程(cheng)中(zhong)，可(ke)以(yi)先(xian)把(ba)功(gong)能(neng)模(mo)塊(kuai)設(she)計(ji)與(yu)管(guan)腳(jiao)分(fen)配(pei)兩(liang)步(bu)獨(du)立(li)開(kai)來(lai)
，先(xian)完(wan)成(cheng)內(nei)部(bu)邏(luo)輯(ji)功(gong)能(neng)之(zhi)後(hou)，再(zai)根(gen)據(ju)實(shi)際(ji)情(qing)況(kuang)分(fen)配(pei)管(guan)腳(jiao)。因(yin)此(ci)，可(ke)編(bian)程(cheng)IO給FPGA邏輯設計和PCB設計帶來一定的靈活性和獨立性，其在這個環節中充當一個“千手觀音”的角色
，為邏輯設計和PCB設計鋪路架橋，如圖2所示。

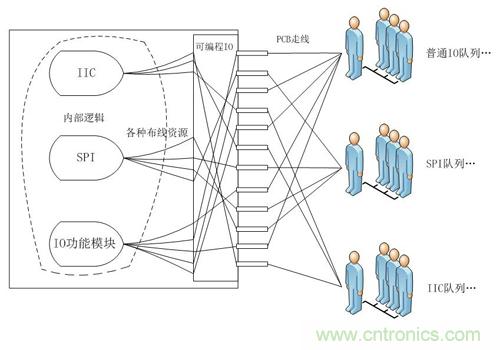

圖2 可編程IO示意圖



實際FPGA內部並不像圖2那麼簡單，這裏隻是為了形象說明可編程IO可以使內部邏輯和PCB可以相對獨立設計。對於同類接口，不必因為PCB改變而更改時序邏輯，隻需要更改引腳分配，大大簡化了PCB的布線難度。



FPGA被稱為“千手觀音”僅僅是數量多

、動作靈活嗎?他還有更強大的功能，就是內部邏輯可編程。



在最初的電路設計當中，FPGA並沒有實際的電路，隻有完成了設計之後才有某種特定的功能電路。這種結構含有以下特性：



1、在理想情況下，可以實現多種接口
；

2、可以實現精確的時序，兼容更多芯片；

3、資源可重複利用

，在某時間段，隻需要一個接口邏輯，節省FPGA資源和配置器件的存儲空間。



相對地
，如果用MCU來實現
，則有以下缺點：



1、 如果MCU沒有相應的接口，將難以實現與含有該接口的存儲芯片通信(可能會用IO模擬)
；

2、 即使接口相同，由於功能基本固定
，麵對一些特殊的芯片，將力不從心；

3

、 由於輸出口線的固定，導致與外部接口的PCB布線無法實現。



被編程的芯片接口種類較多，比如IIC和SPI
，如果要MCU同時具備這些接口
，口線必定複雜而且速度有限。FPGA無需考慮這個問題，由於其內部邏輯可由設計者來設計，那麼編程器可根據接口需要來定製對應的邏輯
，省時省力，效率非常高。



在設計過程中靈活使用FPGA這個“千手觀音”
，讓編程器功能更靈活、更高效。
