CAN 總線係統在工業控製、儀表網絡和汽車電子等產品中變得越來越受歡迎。CAN 總線具備良好定義的協議棧，支持獨立控製器
、FPGA 和 ASIC

，從而比其他接口更易於部署。LTC2875 可由 3.3V 或 5V 電壓軌供電，這種靈活性對於可能沒有 5V 電壓軌的工業應用是非常必要的。除了擁有很強的故障保護和 ESD 保護，該器件還具有低電磁輻射 (EME) 驅動器和一個發送數據 (TXD) 主導的定時器
，以防止發生故障的控製器箝位總線
；該器件同時提供一個高抗電磁幹擾 (EMI) 的接收器和一個擴展的 ±36V 共模範圍，以能夠在電氣噪聲的環境和存在接地環路時工作。LTC2875 提供 4Mbps 的高速數據速率和一個可調擺率以實現低至 1kbps 的數據速率。停機模式時，LTC2875 的所有輸出均為高阻抗狀態，並且功耗降至 1µA。



LTC2875 對數據傳輸線提供了 ±60V 過壓故障保護和 ±25kV HBM ESD 保護
，在工作和停機時保護總線引腳安全。無論電路正在發送、接收或已斷電
，LTC2875 都能夠承受 ±60V 內的任何電壓而不會損壞

，從而提高了典型 CAN 網絡的可靠性。



性能概要：LTC2875

• 提供了至 ±60V 的過壓線路故障保護

• 3.3V 或 5V 電源電壓

• 高達 4Mbps 高速工作

• ±25kV ESD 接口引腳

，所有其他引腳為 ±8kV

• 有源對稱控製驅動器和可變擺率及 SPLIT 引腳用於實現低電磁輻射 (EME)

• 擴展共模範圍 (±36V)

• 發送數據 (TXD) 主導的超時功能

• 微型功率停機模式

• 3mm x 3mm DFN-8 和 SO-8 封裝

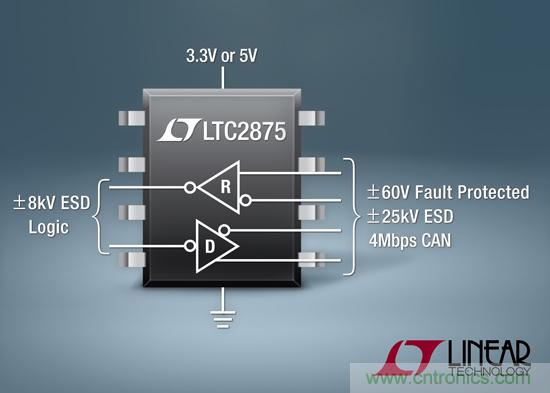

具 25kV ESD 的 ±60V 故障保護 CAN 收發器
