SR70

Littelfuse公司近期推出的新係列的瞬態抑製二極管陣列（SPA器件）。經過優化設計的該係列產品可用於保護VDSL和VDSL2等電信接口免受破壞。 每個SR70係列的瞬態抑製二極管陣列都由四個低電容軌到軌式二極管組成，能夠有效保護設備免受靜電放電（ESD）和雷擊導致的浪湧現象的破壞。 功能強大的SR70係列能夠在±30kV條件下安全地吸收高達40A（tP=8/20μs）的浪湧電流和反複性ESD震擊
，且性能不會下降。



與市麵上用於電信保護應用的其他產品相比，SR70係列在與浪湧相關的保護性能方麵遙遙領先，擁有40A的較高浪湧額定值（同類競爭產品僅為24A或27A）、通常為2.0pF的較低負載電容（同類競爭產品則介於2.5pF至10pF之間），以及30kV的較高ESD額定值（同類競爭產品為8kV）。 低負載電容使得SP70係列瞬態抑製二極管陣列成為保VDSL、VDSL2、T1/E1/T3/E3以及10/100/1000以太網線路等高速數據線路的理想選擇。 這種強大的保護性能也可幫助電信製造商達到監管標準。



Littelfuse瞬態抑製二極管陣列產品經理Chad Marak表示：“該產品使我們更加重視對電信應用及端口保護產品的研發。 這是首款經過優化設計
、用於xDSL接口的瞬態抑製二極管陣列，不過我們的產品依然以保護設備免受雷擊感應瞬變的破壞為重點。”



優點：


強大的浪湧保護能力，可在不降低性能的前提下吸收高達40A（tP=8/20μs）由雷擊導致的浪湧電流
，並有助於確保產品符合監管標準的規定。

每個輸入/輸出端至地麵的負載電容較低（通常為2pF）
，最大限度地減少了信號損失，因而是保護VDSL、VDSL2等高速數據線的理想產品。

極高的ESD保護（±30kV接觸放電，±30kV空氣放電），超出IEC61000-4-2標準的最高等級（±8kV）。

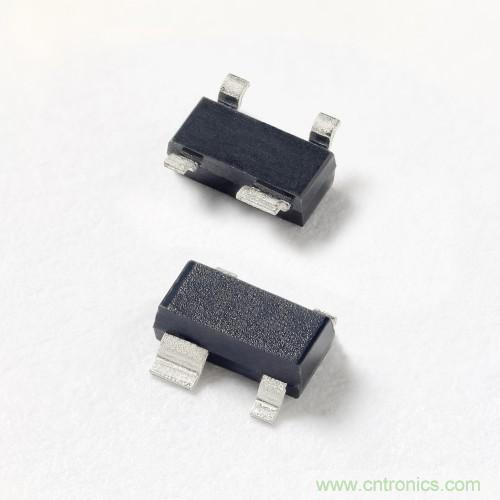

緊湊型SOT143封裝節省了電路板空間
，使設計師能夠更靈活地安排電路保護器件的布局。

極低的動態電阻（0.35Ω）確保了出色的箝位能力。
