產品特性：

• 采用增強型設計
• 能夠在緊湊型存儲應用中實現更高的可靠性
• 是下一代1.8英寸串行I/O存儲解決方案的代表產品

適用範圍：

• 用於1.8英寸存儲器

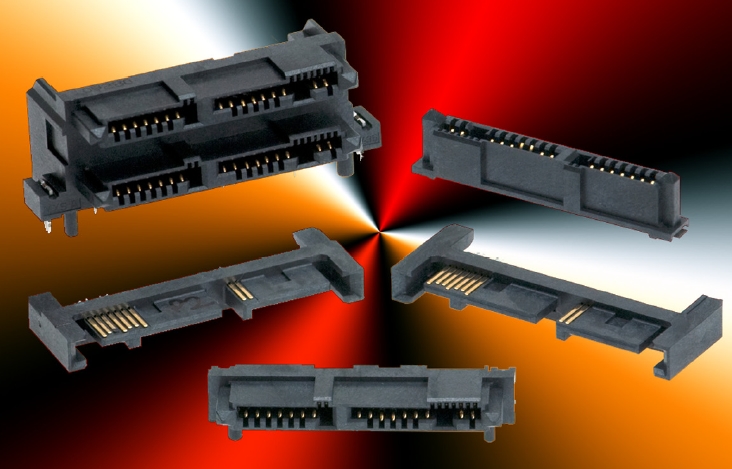

全球領先的全套互連產品供應商Molex公司重新推出一係列無鹵素、無鉛的微型串行附件SCSI (Micro Serial Attached SCSI，Micro SAS)連接器產品，用於1.8英寸存儲器。這些Micro SAS連接器現采用增強型設計，包括雙存儲器堆疊型插座，以及集成接地層(integrated ground plane)和針腳保護蓋，能夠在緊湊型存儲應用中實現更高的可靠性。

Micro SAS連接器是下一代1.8英寸串行I/O存儲解決方案的代表產品，設計用於緊湊的高速高帶寬SAS應用，包括主機總線適配器(host bus adapter，HBA)和存儲服務器。

Molex Micro SAS係列插頭和插座的一個主要產品是78495-0001雙堆疊型直角插座，這款無鹵素的通孔互連產品將兩個高速1.8英寸固態存儲器堆疊在一起，與隻能連接一個固態存儲器的同等單一直角產品(78395係列)相比，能夠為存儲用戶提供更高的存儲密度。該連接器還提供針腳護蓋來保護所有的後部端子，從而避免任何移動或搬運引起的損壞。

這zhe款kuan雙shuang堆dui疊die連lian接jie器qi的de一yi個ge關guan鍵jian特te性xing是shi具ju有you獨du特te的de集ji成cheng接jie地di層ceng，它ta包bao含han了le特te殊shu壓ya製zhi的de端duan子zi
，可ke屏ping蔽bi在zai接jie地di層ceng每mei一yi邊bian的de兩liang個ge相xiang鄰lin高gao速su差cha分fen對dui之zhi間jian的de任ren何he串chuan擾rao，從cong而er提ti高gao連lian接jie器qi的de信xin號hao完wan整zheng性xing和he電dian氣qi速su度du。由you於yu連lian接jie器qi的de集ji成cheng接jie地di層ceng替ti代dai了le用yong於yu差cha分fen高gao速su接jie觸chu線xian對dui的de分fen立li接jie地di針zhen，並bing且qie僅jin僅jin以yi單dan一yi通tong孔kong焊han尾wei的de方fang式shi在zai連lian接jie器qi下xia方fang進jin行xing端duan接jie，因yin而er能neng夠gou節jie省sheng更geng多duo的dePCB空間。

該雙堆疊連接器的另一個關鍵特性是位於上部區域集成接地層各邊的差分信號線對內的獨特重疊、交錯端子設計，這種重疊結構促進了差分信號線對內的更強耦合
，並為連接器帶來更高的信號完整性。

該雙堆疊插座具有獨特的45度端子彎曲設計，使得插配觸點和PCB間的電氣路徑更短，並實現更平滑的信號傳輸，提高連接器的電氣性能。此連接器完全兼容Molex的Micro SATA驅動器並實現高達3Gbps的快速數據傳輸速率，滿足SAS 2.0和SFF-8486規範要求。

Molex直角跨裝插頭提供具有驅動器外殼支座(78528係列)和無支座(78394係列)型款，以滿足低側高要求。連同單一直角插座(78395係列)使用
，這些插頭能夠實現6Gbps的高速數據傳輸速率並滿足SAS 2.0和SFF-8486規範要求。
