新聞事件：

• 歐姆龍一項新技術

事件影響：

• 微細形狀的連接器觸點能夠實現量產

開發出了一項新技術

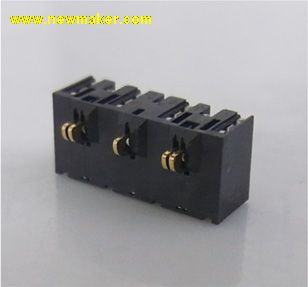

，使得傳統衝壓加工無法實現的微細形狀的連接器觸點能夠實現量產（圖1）。新采用的加工方法是電氣鑄造（電鑄）法
，在母模上采用電鍍法使金屬析出並脫模，然後取出部件。歐姆龍表示
，“這是全球首次采用電鑄法量產微細觸點”。兩產品已配備於歐姆龍的消費類連接器主力產品FPC（Flexible Printed Circuits）連接器中，此外還被用於手機的電池連接器中。 傳統技術成為突破口

電鑄並不是一項新技術。這項技術開發於19世紀30年代，近年廣泛用於製造光盤模片的“模具”
，以及接觸探針銷（Contact Probe Pin）和噴墨噴嘴（Inkjet Nozzle）等“部件”。此次開發的焦點是
，史無先例地在連接器觸點中采用電鑄，由此“實現了不可能完成的加工”。

采用傳統的衝壓加工製造連接器觸點時，存在三大問題。①切削加工時

，如果板寬小於板厚則無法切削
；②彎曲加工時
，如果R（曲率半徑）小於板厚2倍以上，就無法彎曲；③實施切削加工後，會形成小毛刺＊1。尤其是①和②妨礙觸點實現小型化和高性能化。由於觸點是與其他器件相互接觸的部分
，因此要求具有彈性＊2。要想在狹窄空間內提高彈性，就需要減小板寬
、降低加工R。

＊1：會損傷與觸點接觸的其他器件。

＊2：例如，手機大幅度搖晃或落下時，電池也會在手機內部大幅晃動。這就是通信瞬間中斷的原因。提高觸點彈性可以降低瞬間中斷現象。

采用電鑄可以形成如圖2的微細形狀。除了可以將部件的板寬降至板厚的1/3以外
，還可以將加工R減至0.04mm。同時
，每個表麵都很光滑。


圖2：電鑄觸點的微細形狀
難以通過衝壓加工實現的形狀。電鑄法可以將板寬降至板厚的1/3，將加工R降至最小0.04mm
此外，電鑄在生產上也具有優勢。衝壓加工需要昂貴且生產周期較長的模具，而電鑄則不需要。歐姆龍表示，“采用衝壓加工的話，模具製作需要一個月左右的時間。而電鑄隻需約一周時間就可以進入量產”。不過，由於電鑄並不是一項新技術，因此其他公司很容易效仿。關於這一點，歐姆龍表示“即使生產出試製品，也不容易進行量產”。歐姆龍沒有公布具體的量產方式，不過根據部件樣品構想的大致生產流程如圖3所示。（記者：池鬆 由香）

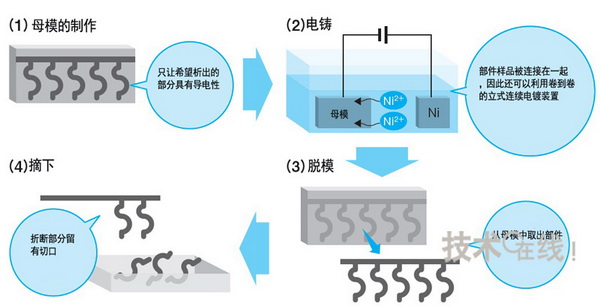

圖3：根據公開信息設想的電鑄觸點的大致生產流程
新聞發布會會場展上出了正在製造的部件樣品。像卷到卷（Reel to Reel）的電鍍產品一樣連接在一起。
