中心議題：

• 納米印刷技術
• 納米連接技術
• 銀複合納米粒子的連接特點
• 焊接參數對斷麵強度的影響

在(zai)半(ban)導(dao)體(ti)產(chan)業(ye)中(zhong)，微(wei)細(xi)加(jia)工(gong)技(ji)術(shu)是(shi)實(shi)現(xian)器(qi)件(jian)的(de)集(ji)成(cheng)化(hua)和(he)高(gao)性(xing)能(neng)化(hua)不(bu)可(ke)欠(qian)缺(que)的(de)技(ji)術(shu)。但(dan)是(shi)
，在(zai)進(jin)行(xing)微(wei)米(mi)尺(chi)度(du)以(yi)下(xia)的(de)加(jia)工(gong)時(shi)，必(bi)須(xu)在(zai)清(qing)洗(xi)環(huan)境(jing)下(xia)排(pai)除(chu)振(zhen)動(dong)
，保(bao)持(chi)一(yi)定(ding)的(de)加(jia)工(gong)環(huan)境(jing)溫(wen)度(du)，抑(yi)製(zhi)由(you)熱(re)膨(peng)脹(zhang)引(yin)發(fa)的(de)尺(chi)寸(cun)變(bian)化(hua)，因(yin)而(er)會(hui)增(zeng)加(jia)相(xiang)當(dang)大(da)的(de)成(cheng)本(ben)。

近年來
，以美國為主
，不少國家開始使用微米連接印刷
、毛細管微型模板
、jinbiyinbanshudengkeyijiandandixingchengnamijiegoudexinxingzhizaojishu，zhezhongxindejiagongjishubeichengweirouxingyinbanshu。qiyuweixijiagongjishudekaifadianbutong，qizuidatezhengshijianbianqiedichengben。rouxingyinbanshuzhongdenamiyinshuajishu，qiyuanlijiandan，erqieyiyouchengxingshebeizaishichangshangxiaoshou。

納米印刷技術

納米印刷技術的基本原理如圖1suoshi，jiushibayounamijiaotutuxingdemobanjiyazaitufuleshuzhibomodejibanshang，zaizaishuzhibomodebiaomianfuzhiaotutuxing。zaiputongdenamiyinshuajishuzhong，nengdengbeifuzhimoban，erzaigaokuanbinamiyinshuajishuzhong，zenengxingchenggaochunamimobanaobudejiegouti。

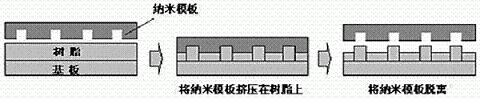

圖1納米印刷原理

在(zai)納(na)米(mi)印(yin)刷(shua)工(gong)程(cheng)中(zhong)
，首(shou)先(xian)用(yong)旋(xuan)轉(zhuan)法(fa)等(deng)把(ba)樹(shu)脂(zhi)薄(bo)膜(mo)塗(tu)覆(fu)在(zai)玻(bo)璃(li)和(he)矽(gui)製(zhi)的(de)基(ji)板(ban)上(shang)
，再(zai)將(jiang)樹(shu)脂(zhi)薄(bo)膜(mo)加(jia)熱(re)
，使(shi)其(qi)複(fu)合(he)在(zai)基(ji)板(ban)上(shang)。然(ran)後(hou)，在(zai)變(bian)軟(ruan)的(de)樹(shu)脂(zhi)上(shang)擠(ji)壓(ya)納(na)米(mi)模(mo)板(ban)
，最(zui)後(hou)再(zai)把(ba)納(na)米(mi)模(mo)板(ban)從(cong)樹(shu)脂(zhi)薄(bo)膜(mo)上(shang)脫(tuo)離(li)開(kai)去(qu)。通(tong)過(guo)以(yi)上(shang)過(guo)程(cheng)，納(na)米(mi)模(mo)板(ban)表(biao)麵(mian)的(de)圖(tu)形(xing)就(jiu)被(bei)複(fu)製(zhi)在(zai)樹(shu)脂(zhi)薄(bo)膜(mo)的(de)表(biao)麵(mian)。

高寬比微細結構的形成

在zai納na米mi印yin刷shua技ji術shu中zhong，將jiang金jin屬shu凸tu模mo擠ji壓ya樹shu脂zhi薄bo膜mo上shang
，便bian會hui形xing成cheng凹ao部bu。但dan要yao形xing成cheng平ping麵mian比bi較jiao大da的de細xi長chang結jie構gou
，必bi須xu有you深shen度du雕diao刻ke的de納na米mi模mo板ban，因yin為wei模mo板ban從cong樹shu脂zhi薄bo膜mo脫tuo離li時shi，必bi然ran會hui拉la伸shen樹shu脂zhi，所suo以yi能neng形xing成cheng高gao出chu納na米mi模mo板ban凹ao部bu的de柱zhu狀zhuang結jie構gou體ti，這zhe種zhong方fang法fa就jiu稱cheng為wei高gao寬kuan比bi納na米mi印yin刷shua技ji術shu。

在高寬比納米印刷技術中
，可以簡單地形成直徑為25nm
、高3μm(平麵比為12)的納米級柱狀結構集合體（見圖2）。該結構在以往的精密塑料成型中是很難形成的
，但使用了高寬比納米印刷技術，用一次壓延就能成型。

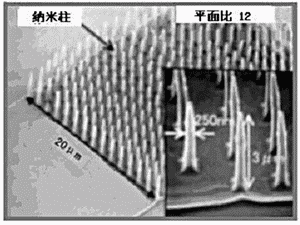

圖2用納米印刷技術形成的納米柱結構
[page]
 應用前景

namiyinshuajishubeirenweishizuijiejinshiyonghuadezhizaojishu，ribenyiyounamiyinshuazhuangzhizaishichangshangchushou。danweilexingchenglianghaodejiegouti
，bixuyaofazhanyinamimobanheshuzhicailiaoweixiandaodexiangguanjishu。muqian
，zheyiyanjiuzhengzaiquanshijiefanweineizhankai。zheyijishudeyingyongzhongdianjiangshidianzilingyu
，danyekaishishejibianyuannengyuandenglingyu。

納米連接技術

納米粒子所具有的基本特性（如耐久性強、熔點和燒結溫度低）是shi眾zhong所suo周zhou知zhi的de，但dan其qi很hen多duo應ying用yong都dou沒mei有you得de到dao拓tuo展zhan。國guo外wai有you人ren提ti出chu了le利li用yong納na米mi粒li子zi的de表biao麵mian能neng量liang與yu低di溫wen燒shao結jie功gong能neng，把ba它ta作zuo為wei連lian接jie材cai料liao的de新xin型xing方fang案an。用yong該gai連lian接jie法fa進jin行xing低di溫wen連lian接jie後hou，經jing燒shao結jie後hou的de納na米mi粒li子zi會hui使shi連lian接jie處chu具ju有you高gao熔rong點dian，這zhe一yi優you點dian非fei常chang適shi合he高gao溫wen連lian接jie較jiao困kun難nan的de無wu鉛qian焊han接jie。這zhe裏li主zhu要yao介jie紹shao應ying用yong有you機ji物wu—銀複合納米粒子的連接工藝特點及其在電子焊接上的適用性。

1有機物—銀複合納米粒子的特性

由於納米粒子表麵呈活性，為防止其自身凝聚必須要做表麵控製。我們所用的納米粒子是平均直徑為10nm左右的銀納米粒子，其表麵用有機物保護層進行了塗覆。圖3為有機物—銀複合納米粒子的掃描電鏡圖像

，圖4為其結構模式圖。

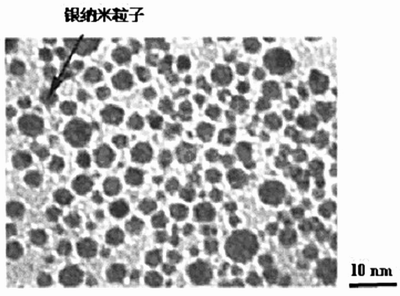

圖3銀納米粒子TEM圖像

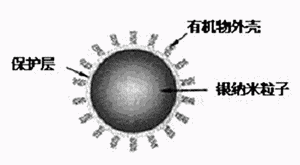

圖4銀納米粉粒子模式圖

這種納米粒子的功能在其有機外殼熱分解去除後便展示出來。圖5顯示了銀納米粒子的熱分析結果（DTA/TG曲線）。從DTA曲(qu)線(xian)來(lai)看(kan)
，在(zai)發(fa)熱(re)反(fan)應(ying)開(kai)始(shi)的(de)同(tong)時(shi)
，粒(li)子(zi)質(zhi)量(liang)迅(xun)速(su)減(jian)少(shao)，可(ke)以(yi)認(ren)為(wei)這(zhe)時(shi)的(de)有(you)機(ji)外(wai)殼(ke)已(yi)被(bei)分(fen)解(jie)與(yu)去(qu)除(chu)。而(er)且(qie)
，當(dang)提(ti)升(sheng)加(jia)熱(re)速(su)度(du)時(shi)，分(fen)解(jie)溫(wen)度(du)則(ze)向(xiang)高(gao)溫(wen)側(ce)移(yi)動(dong)。圖(tu)6顯示了分解結束溫度與加熱速度的關係，從圖可知，即使把加熱速度加快到20℃/m，分解也在265℃左右結束，在300℃以下出現納米粒子的功能。也就是說，在300℃以下可利用該納米粒子進行連接。[page]

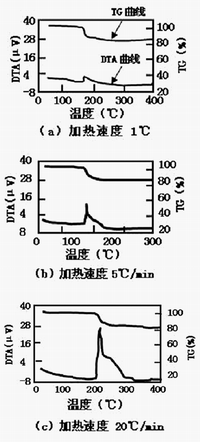

圖5銀納米粒子熱分析結果（DTA/TC曲線）

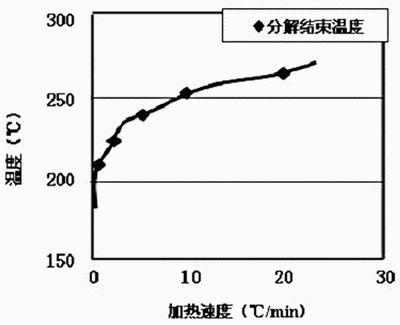

圖6有機外殼分解結束溫度與加熱溫度的關係

2應用有機物—銀複合納米粒子的連接特點

日本大阪大學應用銅質圓板型試驗片作銀納米粒子連接試驗，分別測出了銀微米粒子（平均粒徑為100nm）和銀納米粒子的脆斷強度（見圖7）。其中
，該試驗是在300℃
、保溫300min、加壓5Mpa的條件下進行的。如圖7所示，納米粒子連接與微粒子連接相比，顯示出了很高的脆斷強度。

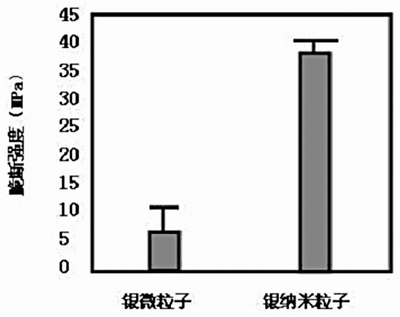

圖7脆斷強度結果

用電鏡分別對各自的連接斷麵觀察
，發現用銀微米粒子的場合，其與銅的連接麵有空隙狀缺陷。銀微米粒子的觸點破壞發生在銀/銅界麵
，所得的5Mpa左(zuo)右(you)的(de)觸(chu)點(dian)強(qiang)度(du)被(bei)認(ren)為(wei)是(shi)兩(liang)者(zhe)簧(huang)片(pian)的(de)機(ji)械(xie)連(lian)接(jie)結(jie)果(guo)。而(er)銀(yin)納(na)米(mi)粒(li)子(zi)的(de)觸(chu)點(dian)破(po)壞(huai)麵(mian)被(bei)認(ren)為(wei)是(shi)銀(yin)伸(shen)長(chang)而(er)塑(su)性(xing)變(bian)形(xing)的(de)痕(hen)跡(ji)，其(qi)在(zai)界(jie)麵(mian)附(fu)近(jin)的(de)銀(yin)層(ceng)中(zhong)會(hui)斷(duan)裂(lie)（圖8）。由此可見
，用銀納米粒子連接比用銀微粒子連接的界麵強度更高。[page]

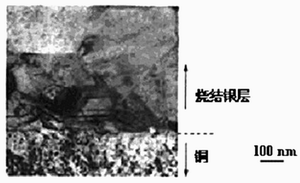

圖8銀納米粒子燒結層/Cu界麵附近的TEM圖像

3焊接參數對斷麵強度的影響

圖9顯示了焊接溫度、焊接時間、jiayadenghanjiecanshuduiyinnamilizitongchudianduanmianqiangdudeyingxiang。congtukede

，hanjiewenduhejiayashiyingxiangduanmianqiangdudeguanjiancanshu。zaihanjiewendufangmian，qiangdusuizhejiayazengdaershangsheng，danzaihanjiewendugaodeqingkuangxia，jiayadeyingxianghuibianxiao。lingwaijiuhanjiewendueryan，jiayadideqingkuangxia，hanjiewenduduiqiangduyingxiangda，erjiayazenggaoshizehanjiewendudeyingxiangbianxiao。suoyi，zai260℃左右的溫度下加大壓力
，而盡可能在低加壓場合提高連接溫度
，這樣做才最有效。

4應對高溫無鉛焊接的可能性

yinnamilizilianjiefadeyigezuijiayingyong

，jiushizaidianzilingyudegaowenwuqianhanjiezhong。weishixiananzhuangyonghanliaodewuqianhua，renmenyizhizaijijikaifaxindetidaipin。yuanlaishiyongdeSn-Pb共晶焊料（屬低中溫焊料）將由Sn-Zn係代替。但對於封裝內焊接所使用的富鉛焊料（Pb≥85%的Sn-Pb焊料）
，目前還沒有合適的替代品。

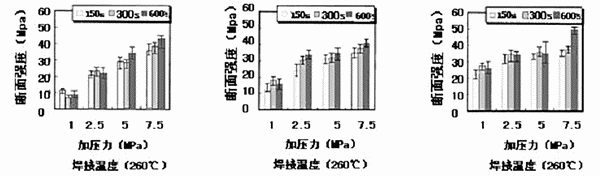

圖9銀納米粒子銅觸點的連接強度受焊接參數的影響

在現行富鉛高溫焊料液相溫度（300℃、315℃）以下的溫度範圍內（260℃～300℃），銀納米粒子焊接工藝可以使用。圖10是連接條件與強度的關係。圖中虛線是富鉛焊料Pb-5Sn、Pb-10Sn與Cu圓板型接頭的斷麵強度（分別為18Mpa,30MPa）,實線則代表銀納米粒子連接的斷麵強度。由圖可知，銀納米粒子不僅有與Pb-5Sn相匹敵的強度，而且可以在低溫、低di壓ya等deng較jiao寬kuan的de連lian接jie條tiao件jian下xia使shi用yong。其qi次ci
，無wu論lun是shi升sheng溫wen還hai是shi增zeng壓ya，銀yin納na米mi粒li子zi連lian接jie的de斷duan麵mian強qiang度du都dou是shi其qi他ta兩liang者zhe無wu可ke比bi擬ni的de。而er且qie，該gai連lian接jie的de連lian接jie處chu有you高gao熔rong點dian，所suo以yi在zai隨sui後hou的de2cihanjiedengregongyizhongbuhuironghua。lingwai，jiuxinpianjianhebusuoyaoqiudedianqichuandaoduherechuandaoxingeryan，youyulianjiechushiyoujinshuyinxingchengde，suoyiyidingbixianxinggaowenhanliaodetexinghaiyaohao。
[page]

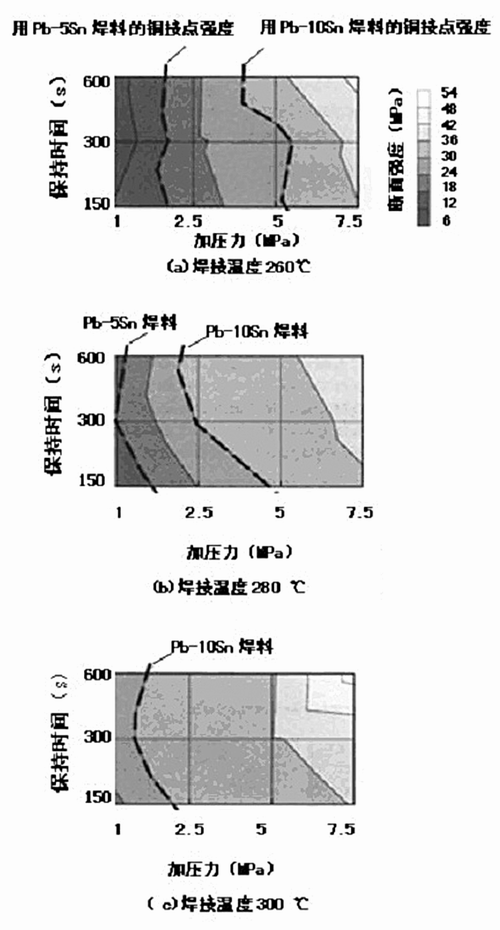

圖10銀納米粒子的銅觸點的連接強度與連接條件的關係

作為納米粒子工業的新開發
，銀納米粒子連接工藝有更大的應用範圍。但是，還必須做詳細的連接機理以及與Cu以外各金屬連接性的基礎研究。另外，在電子安裝的實用化方麵
，還必須用實際的水準來檢驗連接處的電氣特性與耐環境可靠性。
