中心議題：

• USB3.0的物理層接收端測試方法

解決方案：

• 對於Receiver Compliance測試需要使用誤碼率測試儀BERT
• 工作在Loopback BERT模式直接分析測試碼流

USB3.0的Receiver測試的兩種方法

由於USB3.0的速率高達5Gbps

，在USB3.0規範中接收機測試成為必測項目。接收機測試包括了誤碼率測試和接收機抖動容限測試兩部分。

對於Receiver Compliance測試，需要使用誤碼率測試儀BERT（Bit Error Ratio Tester
，簡稱BERT）

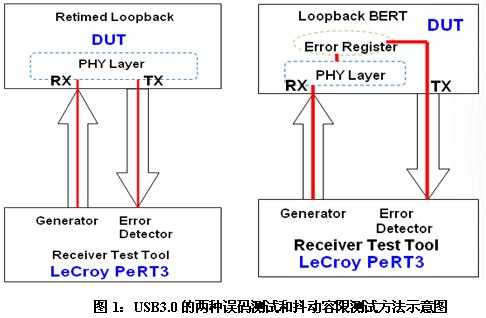

，比如力科的PeRT3。BERT由Pattern Generator和Error Detector組成。如下圖1左圖所示為傳統的BER測試和抖動容限測試的示意圖。BERT的Pattern Generator發送出特定的測試碼流，碼流中添加了定量的抖動
，通過參考測試信道後到達待測試芯片（DUT）的RX端，DUT設置為retimed loopback模式（重定時自環模式）
，將接收到的數據從芯片的TX端發送到BERT的Error Detector，BERT分析收到的碼流和發送的碼流，對錯誤的比特計數
，得到誤碼率。調節Pattern Generator輸出碼流在各種頻段的抖動值，並測試誤碼率，可以得到DUT的抖動容限。

對於USB3.0的接收機測試還可以使用另一種方法：即Loopback BERT Method。如下圖1的右圖所示：DUT的接收端工作在Loopback BERT模式
，直接分析BERT發送出的已知的測試碼流
，對接收到的誤碼計數，誤碼數量存入誤碼寄存器（如下圖1的Error Register）
，LeCroy PeRT3直接讀取誤碼寄存器，得到誤碼率和抖動容限測試結果。

兩種測試方法對比，前者是串行信號接收端測試通常使用的傳統方法，其誤碼判定在BERT端
，即在DUT的外部進行BER測試；後者是USB3.0芯片接收端直接測量誤碼率，測試儀器讀取待測試芯片的誤碼寄存器來了解誤碼值，即DUT內部進行BER測量。力科的PeRT3同時支持以上兩種測試方法。

力科的接收機測試方案——PeRT3

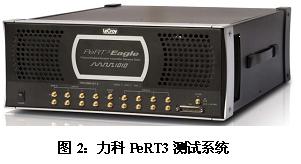

PeRT3是Protocol-enabled Receiver and Transmitter Tolerance Tester的簡寫（如下圖2所示）。首先具備了BERT的Pattern Generator和Error Detector功能，可以對輸入信號注入不同頻段的隨機抖動和固有抖動，而且獨有的協議層分析能力可以對DUT進行初始化和遙控，控製其進入或退出環回模式
，使接收機測試更加方便和快捷，還可以測量Frame Error Rate，並識別和記錄協議層的錯誤。

對於USB3.0的接收端測試，需要配置PeRT3和實時示波器SDA813Zi，SDA813Zi用於校準PeRT3的碼型發生器輸出信號的幅度和抖動等指標。

在接收機測試中，碼型發生器和待測試芯片的擴頻時鍾功能（SSC）都打開

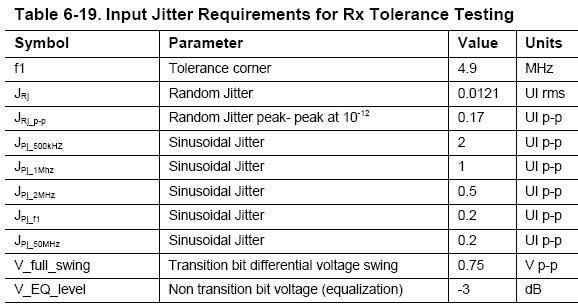

，輸出信號的特征需滿足下圖3所示：信號的峰峰值大於750毫伏
，-3dB的去加重，隨機抖動的RMS值為0.0121UI（Unit Interval的簡稱
，即1個比特的時間），即0.0121*200ps = 2.42ps，添加的正弦抖動的頻率為500kHz
、1MHz
、2MHz
、4.9MHz、50MHz

，其對應的抖動峰峰值為2UI
、1UI、0.5UI、0.2UI、0.2UI。要求在添加了上述數量的隨機抖動和正弦抖動後誤碼率小於 。其中，頻率低於500KHz的抖動大於2個比特，說明USB3.0芯片的接收端需具備較強的抖動過濾能力，因為多數開關電源工作在這個頻段。




圖3：接收機抖動容限測試的參數設置（BER=  ）[page]

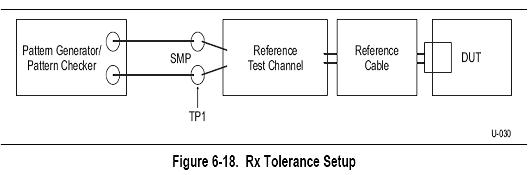

碼型發生器輸出信號的幅度、去加重和抖動參數在圖3中的TP1點用示波器SDA813Zi測量並校準。校準後連接參考測試信道和電纜
，通過USB3.0夾具連接到DUT的RX，DUT的TX連接到PeRT3的Error Detector。

推薦的測試碼流是擾碼後的D0.0，對於USB3.0的誤碼率為 測試，一次需要大概10分鍾
，而規範要求測量加入5個頻率正弦抖動時的誤碼，所以完成5個頻點的測試需要50分鍾，非常耗時。為了加快測試與驗證速度，在USB3.0 Electrical Compliance Methodology White Paper, Revision 0.5中提出一種快速測量接收機BER的方法

，即加大各頻點的固有抖動數值後，隻測量到誤碼率= ，這樣隻需30秒即可完成5個頻點的抖動容限測試。如圖4所示為誤碼率= 的抖動容限測試參數。

圖4：接收機抖動容限測試的參數設置（BER= ）

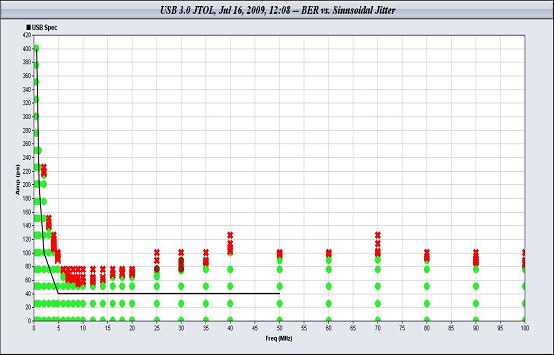

力科PeRT3可以自動測量多個頻點下的抖動容限和誤碼率，如下圖5所示為某USB3.0芯片的抖動容限測試結果
，橫軸為頻率
，縱軸為該頻點的抖動幅度
，黑線為USB3.0規範要求的抖動容限，紅點為出現誤碼的正弦抖動的幅度，由於紅點都在黑線之上，說明該芯片接收端的抖動容限滿足規範要求。

圖5：某USB3.0芯片接收機測試結果

結語：本文簡要介紹了力科測試USB3.0的接收端的解決方案。力科的PeRT3結合了誤碼率測試儀和協議分析儀兩種功能，可以快速驗證USB3.0芯片的接收端抖動容限和誤碼率
，配合力科第四代示波器SDA813Zi強大的眼圖和抖動分析能力，可以快速的調試和分析USB3.0設計中的碰到的各種問題。

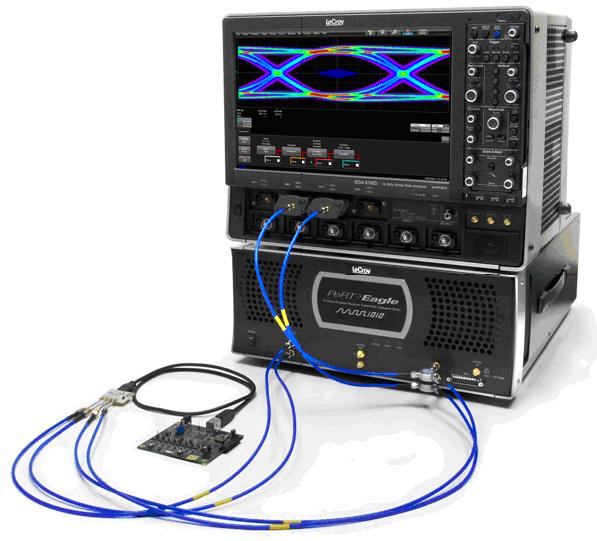

圖6：力科的USB3.0的發送端和接收端測試係統

參考文獻
1, Universal Serial Bus 3.0 Specification, Revision 1.0.
2, USB3.0 Electrical Compliance Methodology White Paper, Revision 0.5.
3, LeCroy USB3.0 Datasheet.
