產品特性：

• ±0.2 ppm/°C 的軍用級絕對TCR
• ±0.01% 的容差以及1 納秒的快速響應時間
• 可提供100 Ω 至5 kΩ 之間任何值
• 額定功率時 ±5ppm 的 PCR
• 小於0.1PPM/V 的低電壓係數
• 小於-40 dB 的電流噪聲等特點

應用範圍：

• 實驗室
  、工業和醫療係統
• 電子束應用；衛星航天係統
• 商業和軍用航空電子設備
• 音頻係統


  ，井下鑽井儀器及磅秤

 電子元件技術網提供文章精華概要，改善您的閱讀效率

日前

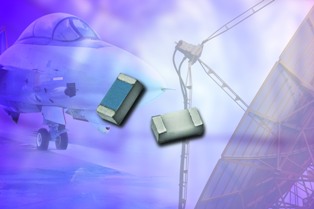

，Vishay Intertechnology, Inc.推出經改進的VSMP0603 超高精度Bulk Metal® Z 箔 (BMZF) 卷繞表麵貼裝電阻，該器件額定功率增至0.1 W 且電阻值高達5 kΩ。該器件是業內率先采用0603 芯片尺寸的產品，當溫度範圍-55°C 至 +125°C （參考溫度為 +25°C）時，可提供±0.2 ppm/°C 的軍用級絕對TCR、±0.01% 的容差以及1 納秒的快速響應時間（幾乎不可測量），且無振鈴。典型的 0603 電阻經過1000 小時工作負荷後負載壽命穩定性≥0.1 %
，Vishay 新型器件在這方麵已大幅改進
，在額定功率、溫度 70ºC 情況下工作2000 小時負載壽命穩定性為±0.005%。

Vishay 通過引進0603 封裝尺寸
，擴展了其卷繞接頭 VSM 和VSMP 芯片電阻的範圍。對更小型部件的需求存在於包括精密電路在內的所有電子產品，但其實際限製很快出現。VSMP0603 保留了箔電阻的精確、頻率響應、可耐受高達25 kV 靜電放電及負載和溫度穩定性的所有特性，但電阻值範圍減小。現在首次可提供100 Ω 至 5 kΩ 之間任何值且具有±0.2 ppm/°C TCR 和在70°C 時高達 100 mW 額定功率的電阻。Vishay 的箔電阻不受標準值限製，可提供“所要求的”電阻值（如 200.049 kΩ 或200 kΩ），且不會增加成本或供貨時間。

此新型電阻采用全卷繞接頭


，可確保製造過程中的安全操作，並確保多個熱循環期間的穩定性。卷繞接頭可確保 VSMP0603 在各種電路板位置均可進行軟焊接
，而其0.06 英寸× 0.03 英(ying)寸(cun)的(de)尺(chi)寸(cun)仍(reng)是(shi)采(cai)用(yong)箔(bo)技(ji)術(shu)的(de)最(zui)小(xiao)尺(chi)寸(cun)。在(zai)厚(hou)膜(mo)和(he)薄(bo)膜(mo)產(chan)品(pin)中(zhong)可(ke)提(ti)供(gong)更(geng)小(xiao)的(de)尺(chi)寸(cun)，但(dan)其(qi)裝(zhuang)配(pei)方(fang)法(fa)對(dui)於(yu)總(zong)裝(zhuang)配(pei)過(guo)程(cheng)中(zhong)可(ke)靠(kao)性(xing)保(bao)證(zheng)的(de)考(kao)慮(lv)就(jiu)至(zhi)關(guan)重(zhong)要(yao)了(le)。

VSMP0603 旨在處理不尋常環境狀況時具有極小漂移，根據EEE-INST-002和 MIL-PRF 55342 規範，該產品非常適合軍事/航空應用。作為模擬應用的基本元件，該電阻的結構可保證較高的可靠性、在嚴苛條件下的穩定運行以及耐熱衝擊、機械衝擊及振動的優異性能。該器件可耐受超過 25 kV 的靜電放電。

此電阻允許設計人員將各種高精密規格並入一個器件
，從而實現更優異的性能。VSMP0603 除了具有低TCR、嚴格容差及超卓的負載壽命穩定值外
，還具有在額定功率時±5ppm 的PCR（“自身散熱產生的 ∆R”）、小於 0.1PPM/V 的低電壓係數及小於-40 dB 的電流噪聲等特點。此電阻具有小於1 秒的快速熱穩定時間，且采用無電感 (< 0.08 μH)、無電容設計。此器件具有標準錫/鉛接頭和無鉛接頭版本。

VSMP0603 的典型應用包括直流到直流轉換器、反饋和感應電路以及測試和測量儀器中的高精密放大器；實驗室
、工業和醫療係統；電子束應用；衛星航天係統；商業和軍用航空電子設備；音頻係統；井下鑽井儀器及磅秤。

目前
，VSMP0603 電阻的原型樣品已可提供
，並已實現量產，供貨周期為 6 周起。
