中心論題：

• 光耦合器和光隔離器工作原理
• 光耦合器和光隔離器外形封裝
• 器件結構

解決方案：

• 光耦合器被用來從某個電勢向另一個電勢傳輸模擬或數字信息
• 光隔離器被用來在係統間傳輸模擬或數字數據的同時保持電力係統的隔離

　
工業術語學常常會模糊相似概念之間的區別。今天
，我們發現光耦合器和光隔離器這兩個術語被互換使用
，來指代相同的功能。

分辨這兩個術語的特征是隔離電壓的大小。光耦合器被用來從某個電勢向另一個電勢傳輸模擬或數字信息，同時保持低於5000V的電勢隔離。光隔離器被設計用來在係統間傳輸模擬或數字數據的同時保持電力係統的隔離
，這些電力係統的隔離電壓在5000～50 000V或以上。

工作原理
光guang耦ou合he器qi和he光guang隔ge離li器qi都dou允yun許xu在zai沒mei有you直zhi接jie電dian氣qi連lian接jie的de某mou個ge電dian子zi設she備bei內nei將jiang信xin號hao和he數shu據ju從cong一yi個ge係xi統tong傳chuan輸shu到dao另ling一yi個ge係xi統tong。這zhe是shi通tong過guo光guang學xue辦ban法fa完wan成cheng的de，將jiang使shi用yong透tou光guang介jie質zhi隔ge離li開kai的de發fa射she器qi和he探tan測ce器qi放fang在zai單dan個ge封feng裝zhuang內nei
，然ran後hou向xiang光guang接jie收shou器qi發fa射she光guang束shu。這zhe使shi得de電dian路lu保bao持chi了le完wan全quan的de電dian氣qi隔ge離li

，同tong時shi信xin息xi可ke以yi從cong一yi個ge電dian勢shi傳chuan輸shu到dao另ling一yi個ge電dian勢shi。在zai所suo有you的de光guang耦ou合he器qi和he光guang隔ge離li器qi中zhong，輸shu入ru信xin號hao都dou被bei轉zhuan換huan成chengLED發出的光脈衝。這個光脈衝被傳輸到一個矽基的光傳感器。

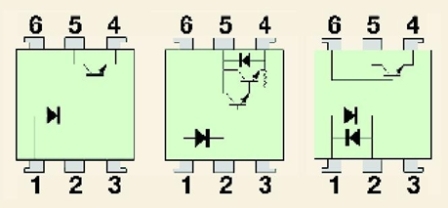

                                                               圖 光耦合器的結構會隨著應用的不同而改變

根據要在器件內傳輸的輸入信號類型的不同，光傳感器可以是模擬的或者數字的。如果某個應用需要模擬信號，比如4～20mA
，那麼光傳感器可以是光電二極管或者光電晶體管。這兩類器件都提供了模擬輸出信號，可以用於許多的模擬應用。

在那些信號量對係統的運轉非常重要的應用中
，模擬響應是必需的。器件以LED輸入光強作為參考的電流輸出量稱為電流傳輸比（CTR），它等於輸出電流除以輸入電流。根據係統增益的不同，CTR的取值可能在10%～5000%之間變化甚至更高。通常，CTR越小
，上升和下降時間越快。

模擬器件通常需要附加電路才能被係統的其他部件使用。在應用需要脈衝或者比特輸出時
，數字輸出器件是最合適的。

這zhe些xie器qi件jian非fei常chang容rong易yi使shi用yong，隻zhi需xu提ti供gong一yi個ge可ke靠kao的de信xin號hao就jiu可ke以yi直zhi接jie與yu其qi他ta係xi統tong部bu件jian結jie合he使shi用yong。隻zhi要yao照zhao射she到dao光guang傳chuan感gan器qi上shang的de光guang足zu夠gou強qiang，輸shu出chu信xin號hao就jiu會hui保bao持chi高gao或huo者zhe低di，輸shu出chu電dian平ping的de高gao低di取qu決jue於yu邏luo輯ji結jie構gou。

設計人員應考慮的一個事項是在最小化傳輸延時的情況下數字數據的傳輸速率。大多數光隔離器/光耦合器應用在數據率低於10Mb/s的情況，而傳輸延時可能在2～20μm的範圍內。

光耦合器
光耦合器被特別設計為類似於雙列直插式封裝（DIP）或者表麵貼裝器件（SMD）的小型封裝，這樣，它們在用光傳輸數據的同時隻占用了最小的空間。因為隔離電壓電勢的定義可能通過AC，均方根或者DC值給出

，所以設計人員應對其特別留意。

光隔離器
光隔離器有許多封裝類型，如長方形
、圓柱形以及一些特殊形狀。這些封裝類型被設計用來提供比DIP和SMD封裝所能達到的隔離電壓更高的隔離電壓。

在使用光隔離器的時候，設計者可能需要將環境條件考慮進來。例如，如果係統需要DC 50 000V的隔離，那麼環境的濕度百分數將是一個重要的考慮因素。

如果空氣的濕度太高，那麼光隔離器或者PCB的表麵可能會產生電弧，形成導電通路並在器件周圍形成短路。距離、溫度
、大氣壓力、空氣汙染的種類和程度
，以及濕度，共同決定了光隔離器表麵的擊穿電壓。

器件結構
光耦合器和光隔離器有單個LED或者背靠背LED（陽極和陰極連接在一起）兩種結構。光傳感器的結構可以在單個光傳感器和完整的集成接收器之間變化。
