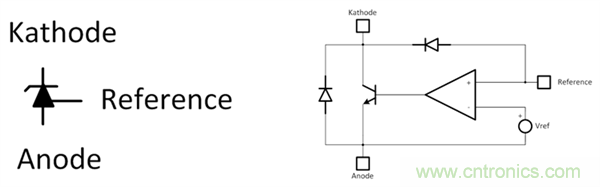

圖一

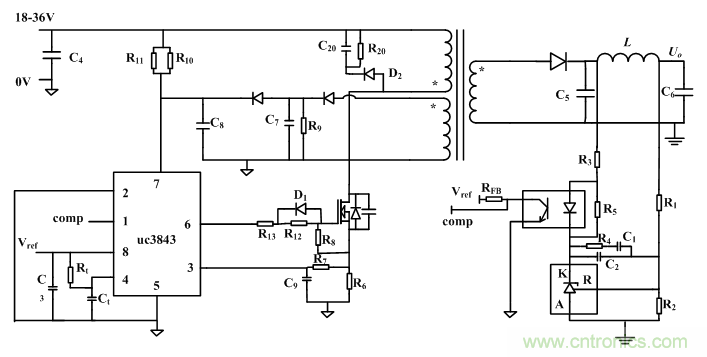

圖二



簡要介紹反激電源閉環反饋回路原理：線性光耦隻適合傳輸低頻信號且在傳輸過程中會產生較大的傳輸誤差，為了消除光耦的傳輸誤差將TL431設計的誤差放大器放在光耦輸入側。一旦輸出電壓偏高，TL431的reference pin 電壓升高，相當於運放反向輸入端的電壓上升，TL431陰極相當於運放的輸出端，其電壓會有所下降，流過線性光耦二極管的電流變大，線性光耦三極管電流同時變大，R_FB電壓降變大，V_ref電壓不變，所以comp電壓變小，UC3843內部比較器反向輸入端電壓減小，占空比變小，輸出電壓下降
，從而實現整個反饋電壓的調節。其中
，R₃用來設置通過線性光耦二極管的電流，R₅用來增加流過TL431的電流，R₁

、R₂為輸出電壓采樣電阻，R₄
、C₁、C₂組成輸出電壓補償器。此處線性光耦以PC817為例，參照PC817的數據手冊，CTR=120%
， If<5mA時，光耦的輸出特性較平緩，就會導致傳遞函數增益太大
，不過按照圖中這種接法，V_ce電壓是由R_FB分壓得到的，即使If<5mA也沒問題，不過一般設計If為10mA左右。另TL431要求I_KA>1mA
，由於這裏If已經設定為10mA
，所以此處忽略R₅。



另一種常見的接法是compbujieshangladianzu，zhijiejiedaoxinpianneibuyunfangshuchu

，liyongyunfangshuchudianliuguodashi，shuchudianyaxiajiangdetexinglaishixianbihuantiaojie。ruguobianhuanqiwentaizhankongbijiaoda
，I_c電流較小，當I_c<5mA時，I_c就會對I_b的變化很敏感，可能會出現不穩定的情況，因此這種接法僅適用於穩態占空比較小的場合。



TL431和UC384X是開關電源應用中反激電路的常見組合，目前很多低壓應用也開始使用boost控製器搭建反激電路，如LM5022
，LM3481等等。目前TI也有一些新的TL431產品，如TL431A, TL431B, ATL431等等，相對傳統TL431
，有更好的精度。



設計電路中可以使用本文的原理選取TL431周邊參數來實現電壓閉環。
