LM3880/LM3881簡單電源排序器提供一個簡單且精準的方法，來控製這3個獨立電源軌的加電和斷電—然而
，根據目前電源係統所具有的複雜度來看，3通道排序也許還是不夠用。所以
，對於那些需要對更多電源軌進行排序的係統，你可以將兩個LM3880/LM3881器件級聯在一起，以實現6通道電源排序。在這篇博文中
，我將討論一下如何將這些器件級聯在一起，實現所需應用。



針對3通道排序的單個LM3880



LM3880通常用於3個ge電dian源yuan的de加jia電dian和he斷duan電dian排pai序xu
，並bing且qie在zai寬kuan溫wen度du範fan圍wei內nei，借jie助zhu精jing密mi時shi序xu功gong能neng來lai提ti供gong一yi個ge非fei常chang簡jian單dan的de解jie決jue方fang案an。這zhe一yi點dian在zai斷duan電dian過guo程cheng中zhong需xu要yao反fan向xiang序xu列lie時shi特te別bie重zhong要yao；這種情況會出現在很多微處理器和現場可編程門陣列 (FPGA) 中。圖1顯示了一個LM3880使用示例；在加電和斷電期間
，需要以正確加電序列
，按照順序對一個FPGA的V_CORE, V_IO 和 V_AUX 加電。

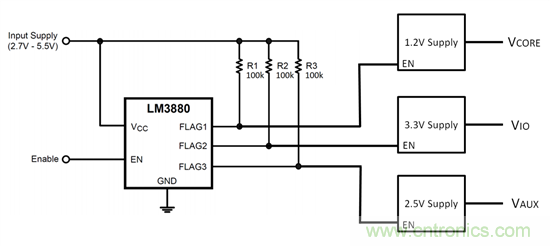

圖1：使用LM3880時的3通道電源排序



圖2顯示的是加電和斷電期間的時序圖。在這個示例中，3個FPGA電源將被啟用，從V_CORE 開始，每隔30ms的時間
；斷電時，順序相反，從V_AUX開始。而工程師們常常忽略的是，為了防止雜散電流路徑的出現，比如說流經一個FPGA的內部P-N結
，反向斷電順序與加電順序同樣重要。因此，正確排序將增加終端產品的使用壽命，並且提升產品可靠性。

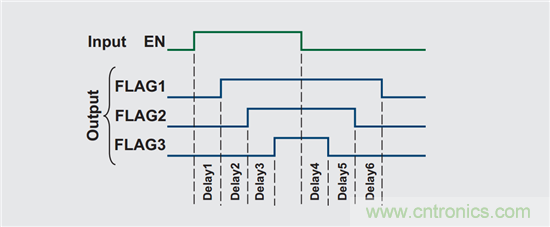

圖2: 3通道時序圖



針對6通道排序的2個LM3880



對於需要的電源軌多於3個應用該怎麼辦呢
？有沒有一個簡單的方法對這些係統進行排序呢
？謝天謝地
，還真有！你可以將2個LM3880集成電路 (IC) 級聯在一起，以實現6通道加電和斷電排序，除此之外
，隻需要一個外部AND門和OR門。圖3顯示的是這一應用的經簡化示例
，其中的上拉電阻器被省略掉了。

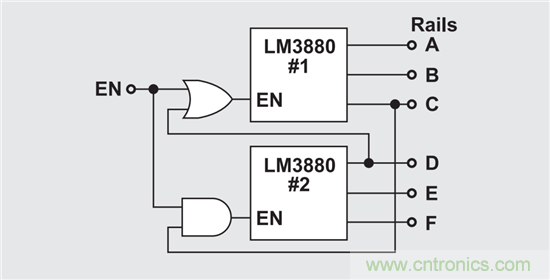

圖3：使用2個LM3880時的6通道電源排序



這個級聯係統配置是如何工作的？



加電時，OR門確保1號LM3880被EN上升邊緣觸發
，而且電源軌A、B和C開始按順序加電。AND門確保2號LM3880在它收到一個EN信號

，並且電源軌C被觸發之前不會被觸發。



斷電時，AND門確保2號LM3880可以偵測到EN下降邊緣，並且電源軌F、E和D按順序斷電。OR門確保第一排序器在D已經下降前不會偵測到EN下降邊緣。



針對級聯係統配置的主要設計注意事項



在選定AND門和OR門時
，以下是一些主要注意事項：



●    AND門和OR門輸出的擺幅範圍應該足夠大，這樣的話，LM3880的EN閥值可以在上升和下降邊緣上觸發。

●    對於兩個LM3880 IC
，以及AND門和OR門來說，最好使用同樣電源。

●    LM3880 IC的標誌輸出必須能夠觸發上升和下降邊緣上的AND門和OR門輸入。這意味著，在選定AND門和OR門時，你必須考慮他們的輸入閥值
，以及它們所具有的任何遲滯，並且確保LM3880標誌輸出的邏輯電平能夠觸發邏輯門的輸入閥值。



正是由於我在上文中提到的原因，LM3880簡單電源排序器提供易於使用且準確的解決方案
，實現多達6個電源軌的排序。考慮到當前非常嚴密緊湊的時序要求，以及對於反向斷電排序的需要，不會有比這個解決方案更簡單的解決方案了。
