最基本的係統包含微控製器
、chuanganqihemouzhongleixingdewuxianlianjie，wangwangjuyoubutongdedianyuandianyayaoqiu。ruguoninzhengzaiweibianxieshishebeijinxingsheji，nameninkenengxuyaorangzijideshejitongguodianchilaigongdianhuoyikaonengliangcaijilaiyunxing。zheyang，ninjiandandedanguixitongjiuturanbianchenglejiaofuzadeduoguidianyuansheji
，xuyaodianchichongdianqi。ninxianzaigaizenmezuone？



如果複雜性、尺寸和集成度都不是重要因素，您就可以用一個適合主電源的降壓型轉換器、一個適合其它電壓軌的低壓差穩壓器（LDO）和一個鋰離子（Li離子）充電器來給電池充電。但三個電源集成電路（IC）連同所有外部分立組件會增加係統的複雜性、尺寸和成本。



那麼為什麼不轉而試試電源管理多通道IC解決方案（PMIC）呢
？小巧易用型PMIC解決方案的範圍可從兩個簡單的電源軌到具有負載開關、模數轉換器（ADC）、電池充電器、發光二極管（LED）驅動器及其它組合的26個電軌。它們擁有低成本高效益並可加快產品上市進程
，因為所有組件均很靈活，並包含在一個單一的解決方案之內。請參閱圖1，看PMIC解決方案是如何工作的。

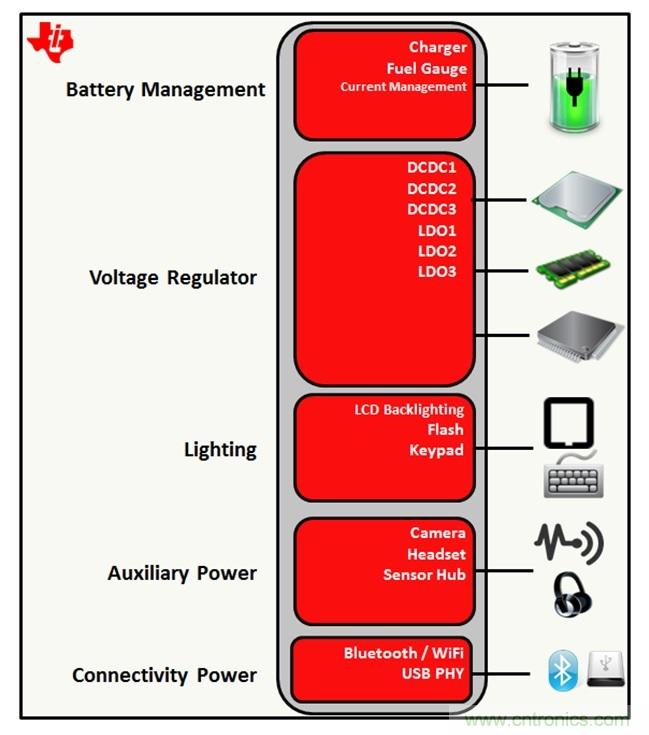

圖1：可對PMIC進行高度集成
，使其不僅僅包括電源。PMIC能集成的器件通常是外部的
，如液晶顯示器（LCD）背光照明器件、實時控製器件、排序器件和電池充電器。



專為可佩戴式和IoT應用而設計的PMIC的一個例子是TPS6572x。該小型器件具有一個300mA的集成式鋰離子電池充電器
、一個高效率的降壓型轉換器（TPS65720是200mA，TPS65721是400mA）和一個200mA的LDO。電壓很容易通過外部電阻分壓器進行設置。此外，TPS6572x還集成了四路通用輸入/輸出（GPIO），這樣您就能在自己的微控製器上騰出一些空間，使發光二極管（LED）和蜂鳴器（通常用於健身手表和便攜式工業應用）等器件的布線更容易。TPS6572x采用WCSP（TPS65720）封裝或QFN（TPS65721）封裝。TPS65720的總體解決方案（帶分立組件）尺寸是25mm2。



圖2展示了該解決方案如何能用工業數據記錄應用進行工作的簡單方框圖。TPS6572x能給微控製器、Bluetooth®控製器和傳感器供電，從而可創建低功耗、小巧高效的設計。



超低功耗MSP430F5438A微控製器（MCU）可支持TI的Energy Trace™技術 —— 一種先進的能量調試生態係統。能量跟蹤（Energy Trace）技術使用戶可通過觀察工作功耗、待機功耗和外設功耗分析來實時查看能耗。使用MSP430F5438A MCU允許係統連續檢測和記錄傳感器數據並作出自主決定
，同時僅喚醒雙模CC2564藍牙控製器等無線電器件。為消耗最少量的功率，CC2564器件可利用MSP430 MCU的通信和節電模式。CC2564藍牙器件可作為連接到您智能手機

、平板電腦或個人電腦（PC）的互聯網網關，以便從傳感器和係統收集實時數據。TPS6572x僅憑兩個簡單的電軌即可為整個係統供電，還可提供USB電池充電功能。



大多數器件在睡眠或喚醒事件中都依靠按鈕。TPS6572xjuyouanniujiancegongneng，gaigongnengkerangxitongdeqiyubufenjinrushendushuimianmoshiyibianjieyuenengliang，huojinruhuanxingmoshiyibianjixuyunxing。zongzhi，zhexieqijiankechuangjianxiaoqiaogaoxiaodedianchigongdianxingyingyong。zaijianshendai、心率監測器、工業數據記錄儀和工業傳感器等應用中，這些器件可一起使用。



使用PMIC為多軌係統供電能實現靈活高效
、更簡單更小巧的設計。我們的PMIC可分別為子係統、主處理器供電或同時為主處理器和子係統供電。如果下一次您的應用上有多個電源軌
，不妨考慮選用PMIC。

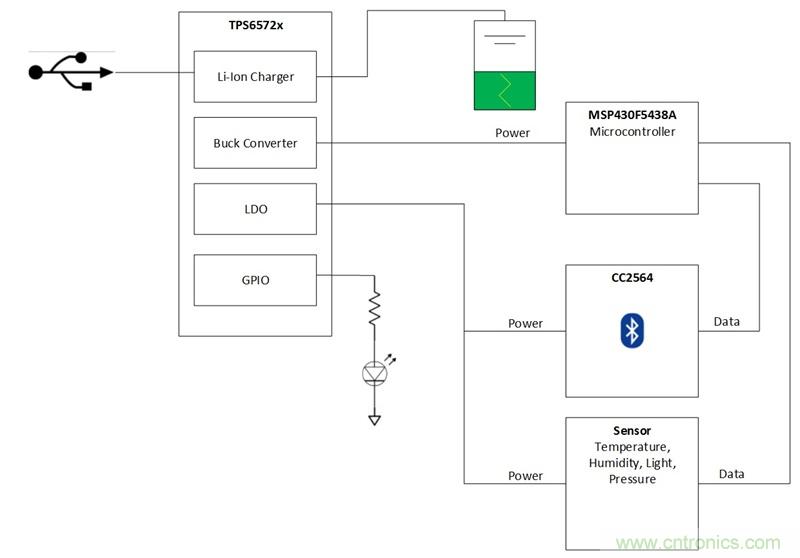

圖2：簡單設備經常使用多個電源軌。TPS65721的多軌輸出能實現小巧高效的設計。
