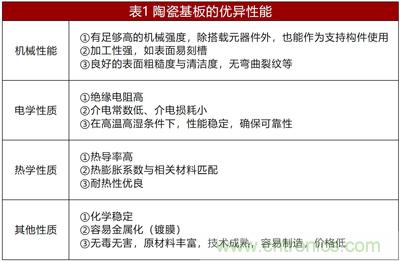

表 陶瓷基板的性質



對於需求最為廣泛的片式薄膜與yu厚hou膜mo電dian阻zu器qi來lai說shuo
，陶tao瓷ci基ji板ban材cai料liao的de機ji械xie性xing能neng和he電dian氣qi性xing能neng對dui電dian阻zu膜mo層ceng有you非fei常chang大da的de影ying響xiang，我wo們men將jiang從cong幾ji個ge角jiao度du來lai介jie紹shao基ji板ban性xing能neng對dui電dian阻zu膜mo層ceng的de影ying響xiang。



表麵粗糙度



表麵粗糙度
，是指連續表麵上峰點、穀點與中心線的平均偏差，用Ra表示，單位為um。表麵粗糙度越小，則表麵越光滑。而基片表麵粗糙度參數，對電阻膜層連續性有重要影響。舉一個極端例子：對於薄膜電阻器，若薄膜膜層厚度僅為200Å~400Å（0.02um~0.04um），此厚度的膜層覆蓋在1um（10000Å）的粗糙表麵上，這種膜沿高山和深穀蔓延，結果是電阻器的阻值變化很大。有較大可能形成不完全的、斷裂的、有裂紋的不連續膜。



介電損耗



對於基板材料來說，其相關特性還有介電損耗。其由介電材料中極化電流滯後電壓相位角的正切來表征
，它與信號頻率和電路分布參數C
、R的關係是：





δ稱為損耗角。δ值大
，信號會以發熱的形式發送損耗，甚至消失，對於高頻應用來說，介電損耗極為重要。



介電常數





信號傳輸速度v與基板介電常數的平方根成反比。因此，對於高速回路，要求基板有更低的介電常數。



熱導率



一些大功率應用，對基板提出了高散熱的要求
，需要采用高熱導率基板，如AlN基板和BeO基板等。對於電阻而言，采用高熱導率基板可以實現相同尺寸下更大的額定功率。



熱膨脹係數



對於不同元件，對熱膨脹係數要求不同。對於半導體芯片，要求基板的熱膨脹係數與Si越接近越好，因此可以大大降低大規模集成電路運行-停止溫度循環中產生的應力


，此應用一般采用SiC基板。對於金屬箔電阻而言，考慮到箔片熱膨脹與陶瓷基板相匹配實現低溫漂因素
，基板的熱膨脹係數需要重點考量。



陶瓷製造工藝

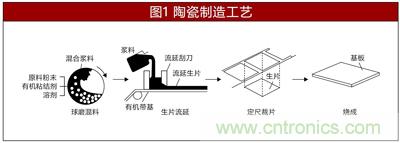

陶瓷燒成前典型的成形方法為流延成型
，容易實現多層化且生產效率較高。





電阻常用陶瓷基板



氧化鋁陶瓷基板：



從現實情況來看，廣泛使用的還是Al2O3基板，同時其加工技術與其他材料相比也是最先進的。按含氧化鋁(Al2O3)的百分數不同可分為：75瓷
、96瓷
、99.5ci。yanghualvhanyouliangbutong，qidianxuexingzhijihubushouyingxiang，danshiqijixiexingnengjiredaolvbianhuahenda。chundudidejibanzhongbolixiangjiaoduo，biaomiancucaoduda。chunduyuegaodejiban，yueguangjie
、致密、介質損耗越低，但是價格也越高。

所以薄膜電阻和厚膜電阻，他們所采用的氧化鋁基板也不完全相同。

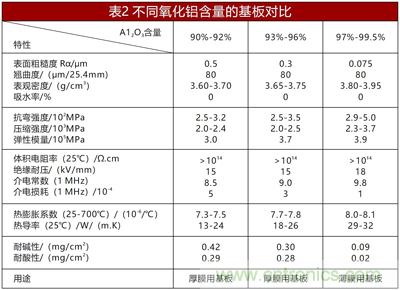

不同氧化鋁含量的基板對比



氮化鋁陶瓷基板：



氮化鋁陶瓷是以氮化鋁粉體為主晶相的陶瓷。相比於氧化鋁陶瓷基板，絕緣電阻

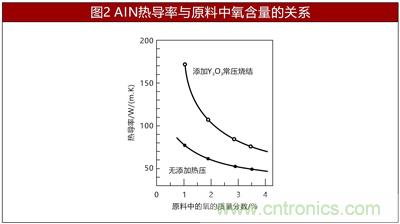

、絕緣耐壓更高，介電常數更低。其熱導率是Al2O3的7~10倍，熱膨脹係數（CTE）與矽片近似匹配，這對於大功率半導體芯片至關重要。在生產工藝上，AlN熱導率受到殘留氧雜質含量的影響很大，降低含氧量，可明顯提高熱導率。目前工藝生產水平的熱導率達到170W/(m·K)以上已不成問題。

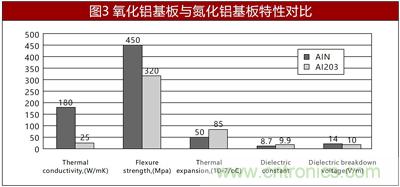

圖 氧化鋁基板與氮化鋁基板特性對比



圖 氧化鋁基板與氮化鋁基板特性對比



氮化鋁陶瓷基板：



氧化鈹基板的熱導率是Al2O3基板的十幾倍，適用於大功率電路，而且介電常數又低，可用於高頻電路。BeO基板用於一般用作大功率微波散熱基板。缺點是BeO粉塵與蒸汽的毒性對人體傷害很大
，存在環境問題。

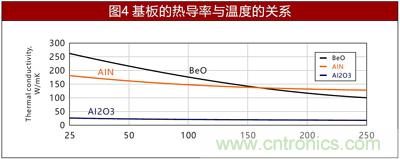

圖 基板的熱導率與溫度的關係



我們對比了市麵上相同尺寸（100mm×100mm×1mm）、不同材料的陶瓷基板價格：



96%氧化鋁9.5元

，99%氧化鋁18元，氮化鋁150元

，氧化鈹650元
，可以看出來不同的基板價格差距也比較大。
