這非常直觀。



如果我告訴您增加一個額外的組件您可節省 30% 甚shen至zhi更geng多duo的de電dian源yuan呢ne？沒mei錯cuo
，增zeng加jia一yi個ge附fu加jia組zu件jian確que實shi有you助zhu於yu將jiang電dian池chi使shi用yong時shi間jian延yan長chang幾ji小xiao時shi。我wo知zhi道dao您nin肯ken定ding會hui認ren為wei這zhe有you點dian難nan以yi置zhi信xin。但dan我wo敢gan保bao證zheng這zhe完wan全quan有you可ke能neng。



這正是穩壓器的用武之地。

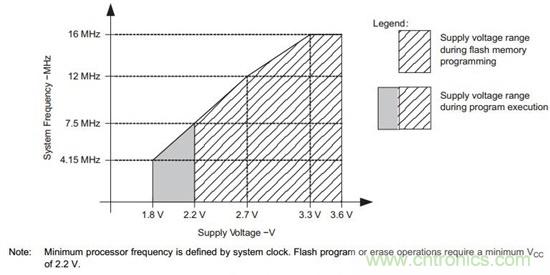

通常在小型便攜式應用中，最簡單明了的方法就是直接將 MSP430 連接至電池。畢竟
，MSP430 具有寬泛的工作電壓（1.8 至 3.6V），這取決於您想讓您的內核在多大頻率下運行。如下圖所示。





例如，我們可以在無需任何額外穩壓情況下

，使用兩節 1.5V 堿性紐扣電池給 MSP430F2274 供電。電池提供的 3V 電源可在幾乎所有係統頻率下為 MCU 供電。但是，在 16MHz 頻率下運行係統時需要最低 3.3V 的電源電壓。

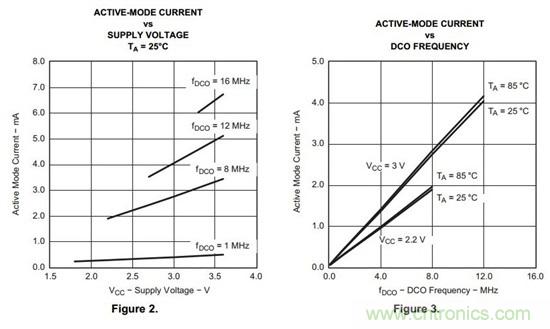

當查看不同電源電壓（係統頻率組合）下的流耗時
，事情就變得有意思了。查看下圖 2 和下圖 3：





一yi看kan您nin就jiu會hui明ming白bai，在zai特te定ding頻pin率lv下xia，如ru果guo增zeng加jia電dian源yuan電dian壓ya
，流liu耗hao就jiu會hui隨sui之zhi上shang升sheng。反fan過guo來lai，如ru果guo我wo們men讓rang電dian源yuan電dian壓ya保bao持chi不bu變bian，增zeng加jia工gong作zuo頻pin率lv
，流liu耗hao也ye會hui上shang升sheng。從cong以yi上shang觀guan察cha中zhong得de出chu的de主zhu要yao結jie論lun是shi：為 MSP430 供電的方法有高效率與低效率之分。若提高電源電壓，您可能會消耗更多不必要的電流。



讓我們回到實例中來。如果用 3V 電壓電源為運行在 1MHz 頻率下的 MSP430 供電


，我們希望工作模式電流為 390uA，如下表所示。但是請記住，在 1MHz 頻率下，如果我們不對編程閃存進行規劃，工作電壓可能就是 1.8 與 3.6V 之間的任意值。如果將電源電壓從 3V 降到 2.2V
，流耗就會降至 270uA。這就是超過 30% 的流耗降低！想想這會對電池使用壽命有何影響。





不同工作頻率下的流耗



穩壓器有助於獲得這種效率。穩壓器可通過降低電池提供的電源電壓來降低 MCU 所消耗的電流。



下篇我們將討論哪種穩壓器可用來發揮這種性能優勢。通過降低提供給 MSP430 的電壓，我們可最大限度地減少流耗。但並不是任何穩壓器都能做到這一點。優化應用電池使用壽命
，還需要大家付出努力。
