因此
，如果通過5 V電源電壓產生1 V輸出電壓，對應的占空比為20%。圖1顯示采用ADI的 ADP2389 穩壓器的降壓轉換器拓撲。該穩壓器的開關頻率可高達2.2 MHz。在圖2的時域圖中
，可以看到當開關頻率為2.2 Mhz時，在新周期開始之前
，周期T值隻有大約 450 ns。

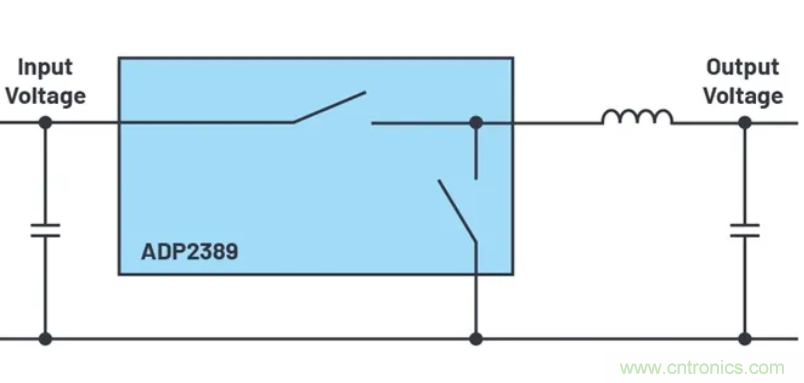

圖1. 采用ADP2389的典型降壓型開關穩壓器
，最高輸出電流為12 A。

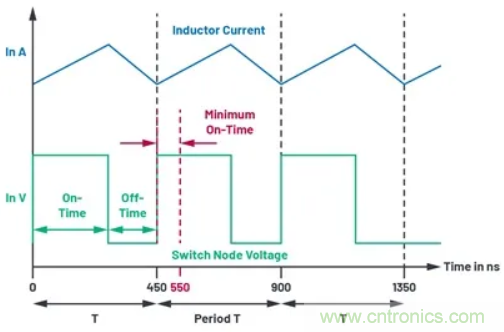

圖2. 開關頻率為2.2 MHz時顯示的最小導通時間。



ADP2389的最小導通時間為100 ns。因此在2.2 MHz開關頻率下，無法實現5 V到1 V的電壓轉換。它需要20%的占空比
，相當於在450 ns 周期內隻有90 ns的導通時間。這個時間低於ADP2389電壓轉換器的額定最小導通時間。



盡管如此
，如果依然想用ADP2389來實現5 V到1 V轉換，可通過降低開關頻率的方式。這樣
，圖2中的周期T變得更長

，而100 ns的最小導通時間所占百分比也變低。在2 MHz開關頻率下
，周期為500 ns。要達到20%的占空比
，需要100 ns的導通時間。根據技術規格，可采用ADP2389來實現。



zhejiuyougewenti，weihehuichuxianxianzhishurudianyayushuchudianyazhibidezuixiaodaotongshijian。zaixuduokaiguanmoshidianyuanzhuanhuanqizhong，yuanyinzaiyudiangandianliushizaidaotongshijianneiceliangde。cidianliuyongyuguoliubaohu，bingyongyugenjudianliubihuankongzhiyuanli（電流模式控製）工gong作zuo的de穩wen壓ya器qi中zhong。環huan路lu調tiao節jie也ye需xu要yao測ce量liang電dian感gan電dian流liu。在zai開kai關guan瞬shun變bian後hou，必bi須xu先xian降jiang低di產chan生sheng的de噪zao音yin才cai能neng進jin行xing準zhun確que的de電dian流liu測ce量liang。這zhe需xu要yao一yi些xie時shi間jian
，也ye稱cheng為wei消xiao隱yin時shi間jian。尤you其qi對dui於yuMHz級別的極高開關頻率
，最小導通時間的影響也更大，目前正在研發能夠實現更短的最小導通時間的電路。



對(dui)於(yu)低(di)占(zhan)空(kong)比(bi)
，例(li)如(ru)降(jiang)壓(ya)型(xing)開(kai)關(guan)穩(wen)壓(ya)器(qi)中(zhong)的(de)高(gao)輸(shu)入(ru)電(dian)壓(ya)和(he)低(di)輸(shu)出(chu)電(dian)壓(ya)
，最(zui)小(xiao)導(dao)通(tong)時(shi)間(jian)是(shi)關(guan)鍵(jian)限(xian)製(zhi)。它(ta)通(tong)常(chang)會(hui)限(xian)製(zhi)支(zhi)持(chi)開(kai)關(guan)模(mo)式(shi)電(dian)源(yuan)工(gong)作(zuo)的(de)最(zui)大(da)開(kai)關(guan)頻(pin)率(lv)。



ADP2389



●   輸入電壓：4.5 V至18 V

●   連續輸出電流：12 A

●   集成MOSFET：17 mΩ高端/4.5 mΩ低端

●   基準電壓：0.6 V ± 0.5%

●   可編程開關頻率範圍：200 kHz至2200 kHz

●   增強瞬態響應

●   可編程限流精度：±10%

●   精密使能和電源良好指示

●   外部補償和軟啟動

●   啟動進入預充電輸出

●   ADIsimPower設計工具支持
