HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案
發布時間:2020-07-17 責任編輯:wenwei
【導讀】縱觀音響或者家庭影院發展史,從錄製、存儲媒體到傳輸路徑等角度看,CD、VCD、DVD、光纖、同軸……都是采用數字技術。正是數字技術的發展,HiFi高保真、高清才得以實現。

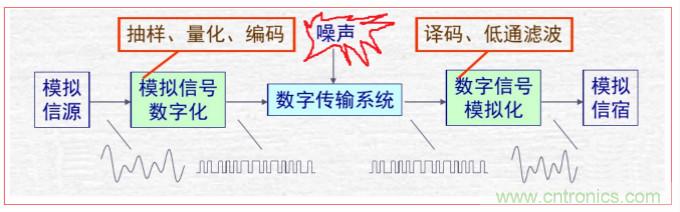

在zai存cun儲chu,傳chuan輸shu環huan節jie數shu字zi化hua有you著zhe模mo擬ni無wu可ke比bi擬ni的de優you勢shi。因yin為wei數shu字zi信xin號hao具ju有you高gao強qiang抗kang幹gan擾rao能neng力li以yi及ji糾jiu錯cuo重zhong組zu能neng力li,如ru果guo信xin號hao源yuan輸shu出chu是shi模mo擬ni信xin號hao,即ji使shi音yin頻pin功gong放fang做zuo到dao同tong一yi塊kuaiPCB板上,並精心設計音頻信號從主控解碼到音頻功放路徑走線,但整機還有電源電路、接收電路、附加功能電路等,尤其整機功能較多時,各種信號走向紛繁複雜,加上外殼結構限製,板上數模幹擾、射頻幹擾、電源幹擾……最終音頻功放輸出失真度,信噪比,還原度不一定理想,並且花銷了大量時間精力。讀卡讀U音箱、藍牙音箱、WiFi音箱的處理器解碼出來的都是數字音頻信號,所以從主控處理器輸出到音頻功放也采用數字信號傳輸,至少保證到音頻功放DAC轉換前端是幾乎無幹擾的。

深圳市永阜康科技有限公司現在推廣一顆I2S數字輸入20W立體聲無電感閉環D類音頻功放芯片HT566,適合應用於藍牙音箱、WiFi音箱、智能音箱、公交車語音播報係統等領域。該芯片支持I2S等多種數字信號輸入;電源:4.5V~16V;HT566支持極寬采樣率:8、16、32、44.1、48、88.2、96、192kHz;支持硬件默認工作模式以及I2C控製模式,並且I2C器件片選地址4個可選,非常靈活;所有的功能都可以通過I2C配置,包含數字信號格式選擇、左右聲道音量獨立調節、可將功放輸出配置成PBTL單聲道輸出、數字限幅的閾值設置、左右聲道獨立MUTE以及左右聲道信號交換等等。
影響數字音頻功放性能重要的一個模塊是DAC數模轉換器。HT566內置32bit音頻專用的帶實時跟蹤補償的數模轉換器,加上後級非常成熟穩定Class D功放模塊,最終HT566模擬輸出性能非常優秀;在1W,1kHz,PVDD=12V條件下,THD+N≤0.02%; SNR≥97dB(A加權),噪聲級別≤100uVrms;在這基礎上還加入了一些實用功能:1SPW工作模式下,靜態電流12mA,效率>90%;擴頻模式使得很多應用場合僅用磁珠就可以過認證測試。
HT566應用特性

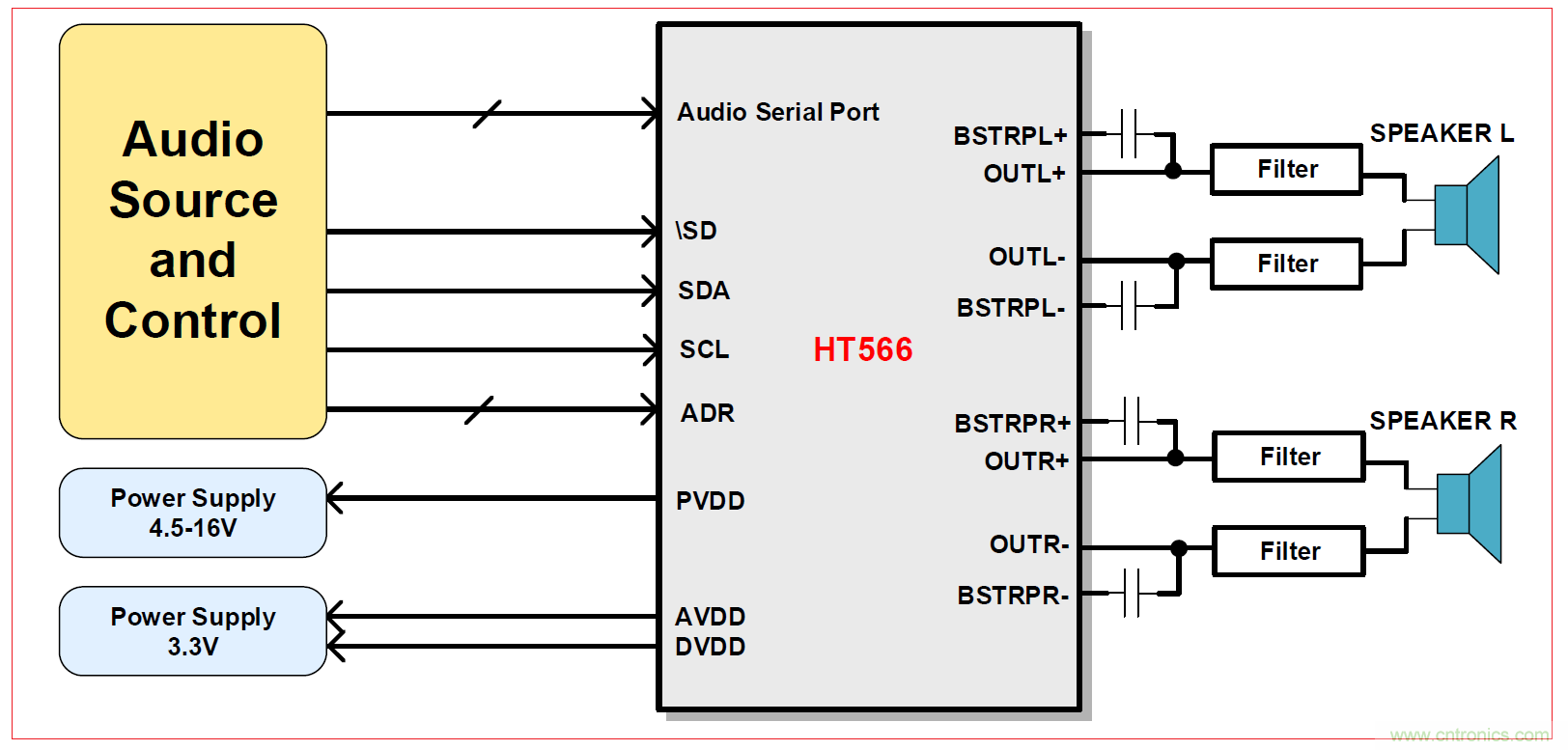

1. HT566應用原理框圖

2. HT566腳位圖

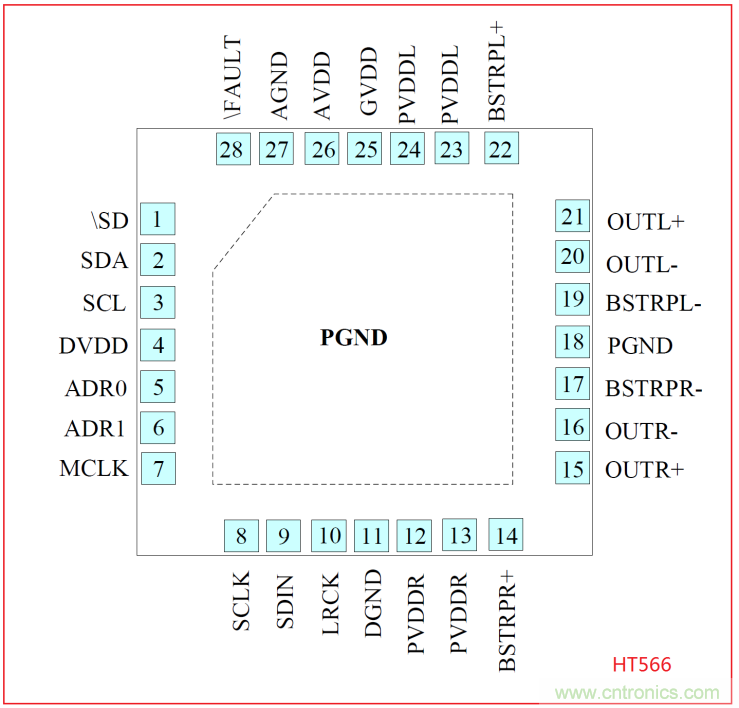

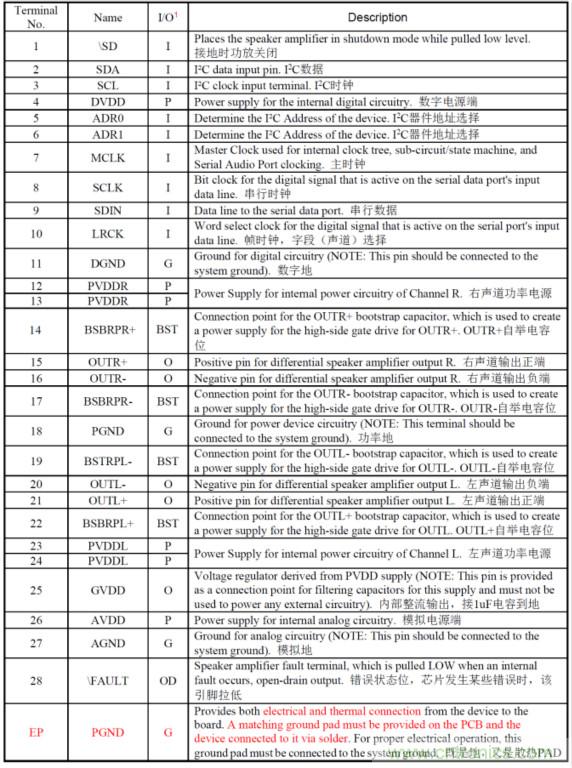

3. HT566管腳說明

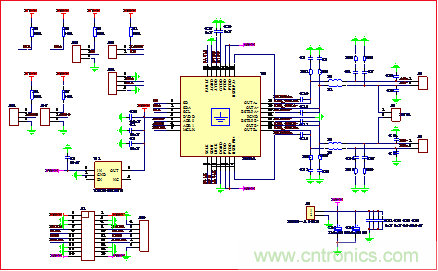

4. HT566 DEMO原理圖

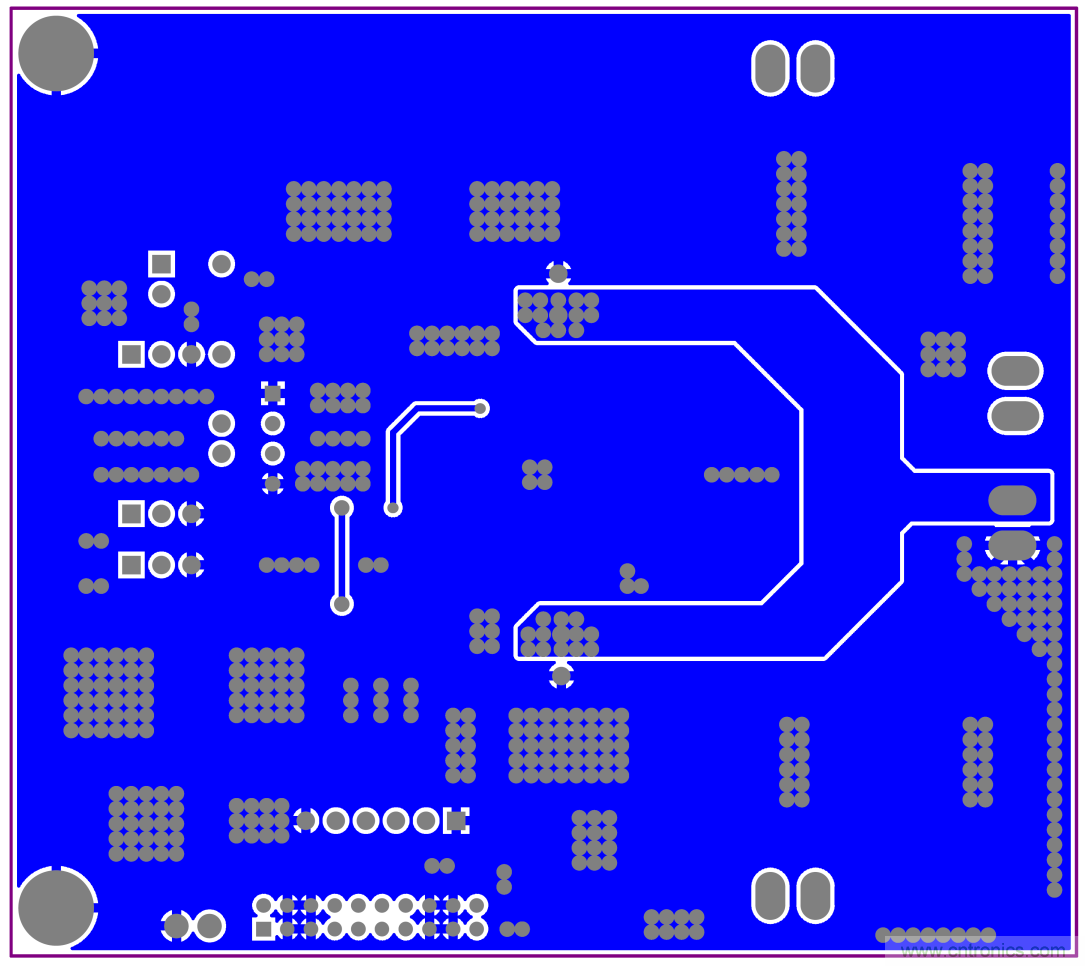

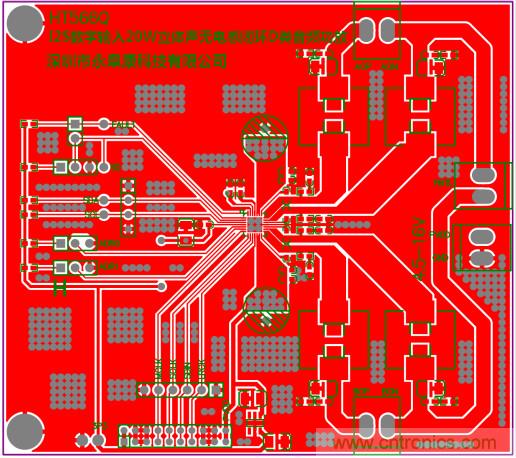

5. HT566DEMO板PCB頂層設計圖

6. HT566 DEMO板PCB底層設計圖

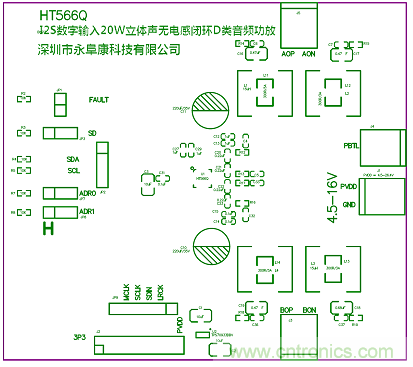

7. HT566 DEMO板貼片圖

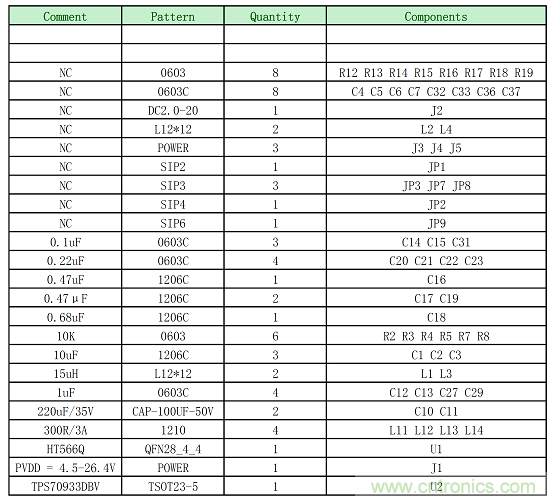

8. HT566 DEMO板物料清單

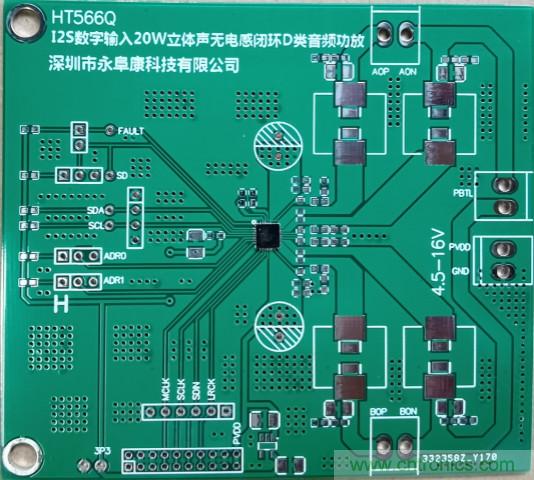

9. HT566 DEMO板實物圖
