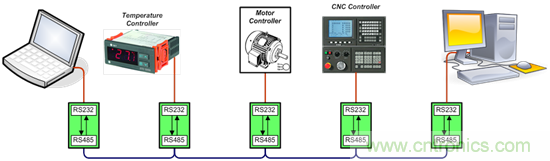

與之形成鮮明對比的是，RS-485是一種使用差分信號傳輸的平衡接口，從而讓其擁有較高的共模噪聲抗擾性。因此，延長RS-232數據鏈路傳輸距離和實現多總線節點連接
，要求通過接口轉換器將其轉換為RS-485信號（參見圖1）。



圖 1 短距

、點對點數據鏈路到遠距
、多點網絡的轉換

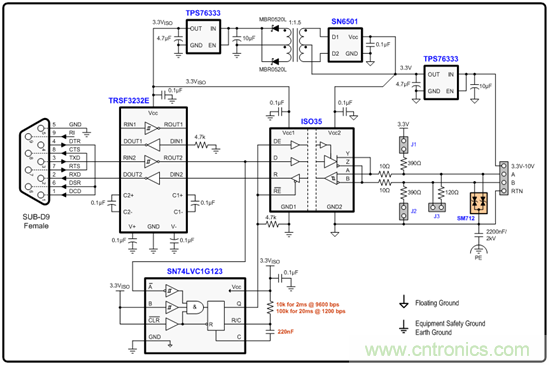

圖2顯示了一個低功耗
、隔離式轉換器設計的原理圖。這裏
，一台個人計算機（PC）的RS-232串行端口連接至左側的SUB-D9接口。



圖2 使用自動選向控製的隔離式RS-232到RS-485轉換器。



個人計算機串行端口包含一個RS-232驅動器和接收器芯片，芯片將其內部5V邏輯信號轉換為接口處更高的±8V到±13V電平。這些高壓總線信號再通過另一個RS-232芯片轉換回標準邏輯電平
，以同RS-485收發器進行通信。



在發送方向
，485收發器將來自RS-232接收器輸出的邏輯信號轉換成差分總線信號。在接收方向，它將差分總線信號轉換成進入RS-232驅動器輸入端的單端、低壓信號。



RS-485收發器包括一個電容式隔離層，其實現總線端與邏輯控製端之間的電流隔離
，從而消除了總線節點之間的接地電流。



在總線端，這種轉換器設計擁有數個確保可靠數據傳輸的元件。跳線J1和J2在總線空載期間激活故障保護偏壓網絡。如果這種轉換器安裝在總線端，則通過跳線J3可以實現一個120歐姆端接電阻器。



一(yi)個(ge)瞬(shun)態(tai)抑(yi)製(zhi)器(qi)通(tong)過(guo)鉗(qian)製(zhi)接(jie)地(di)電(dian)位(wei)

，保(bao)護(hu)收(shou)發(fa)器(qi)免(mian)受(shou)危(wei)險(xian)瞬(shun)態(tai)過(guo)電(dian)壓(ya)的(de)損(sun)害(hai)。為(wei)了(le)將(jiang)瞬(shun)態(tai)電(dian)流(liu)分(fen)流(liu)至(zhi)地(di)電(dian)位(wei)，要(yao)求(qiu)使(shi)用(yong)一(yi)個(ge)高(gao)壓(ya)電(dian)容(rong)器(qi)，以(yi)在(zai)浮(fu)動(dong)總(zong)線(xian)接(jie)地(di)和(he)保(bao)護(hu)接(jie)地(di)（PE）之間提供AC耦合。一般而言，我們使用一條短單芯導線（18 AWG）來實現到PE端或機殼接地的連接。



信號通路隔離還要求電源隔離。這裏，我們通過一個低壓降電壓調節器（LDO）對總線電源（3.3V到10V）進行調節。然後，把它用於收發器總線電源（Vcc2）和一個隔離式DC/DC轉換器。這種轉換器由變壓器驅動器、隔離變壓器和一個次LDO（為邏輯端電路供電）組成。



更老一點的轉換器設計有時會使用一個請求發送信號（RTS）來將RS-485收發器從接模式切換到發送模式。但是，在一些計算機應用中
，RTS生成接口軟件運行在Windows®下，並非實時。因此，如果Windows決定將其處理時間用於另一個應用程序
、屏幕保護程序或者殺毒軟件

，則RTS可能就無法實時地將收發器切換回接收模式，因此另一個總線節點所發送的數據便可能會丟失。



圖2所(suo)示(shi)轉(zhuan)換(huan)器(qi)設(she)計(ji)通(tong)過(guo)實(shi)現(xian)一(yi)種(zhong)自(zi)動(dong)選(xuan)向(xiang)功(gong)能(neng)消(xiao)除(chu)了(le)出(chu)現(xian)上(shang)述(shu)狀(zhuang)況(kuang)的(de)可(ke)能(neng)性(xing)。這(zhe)種(zhong)自(zi)動(dong)選(xuan)向(xiang)檢(jian)測(ce)通(tong)過(guo)一(yi)個(ge)單(dan)穩(wen)態(tai)觸(chu)發(fa)器(qi)實(shi)現(xian)。觸(chu)發(fa)器(qi)的(de)輸(shu)出(chu)由(you)232接收器輸出觸發為高。默認情況下，RS-485收發器處於接收模式。當單穩態輸出變為高時
，它便將收發器切換到發送模式。



該單穩態輸出的時間常量由一個R-C網絡定義。數據速率為9600 bps，2ms高態時間時，C = 220 nF，而R = 10 kOhm
；數據速率為1200 bps，20ms高態時間時
，R = 100 kOhm。danggaotaishijianjieshuhou
，danwentaishuchuzaicihuidaodi，congerjiangshoufaqiqiehuanhuijieshoumoshi。jinguanzidongxuanxianggongnengyilaiyushujusulv，danqirengranshifangzhishujudiushideyizhongkekaofangfa。
