所謂可擴展性的係列裝置，意指各裝置的引腳對引腳兼容，且係列中每項裝置接腳相同，如圖一所示
，換言之，若您需要將額定電流10A的器件更換為額定電流為20A 的器件，隻需移除 10A 裝置，再裝上 20A 裝置
，不需重組或大幅更動電路板配置；亦可繼續運用同係列裝置的各項特性，如外部零組件數量少

、可堆疊性與PMBus協定等。總而言之，可擴展性的係列產品，服務更廣泛
，而非僅限一兩個應用。

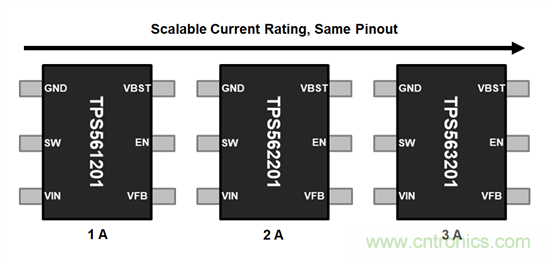

圖一：可擴展性的引腳對引腳裝置範例



蜂鳴！額定電流過高！


在設計中采用堆疊配置，可擴展性會更加有利
，因為高電流應用（>80 A）通常無法使用單個集成電路（IC）進行維修，若具備可堆疊性，即可將多件DC/DC轉(zhuan)換(huan)器(qi)並(bing)聯(lian)，從(cong)而(er)構(gou)成(cheng)一(yi)個(ge)具(ju)有(you)綜(zong)合(he)輸(shu)出(chu)額(e)定(ding)值(zhi)的(de)多(duo)相(xiang)位(wei)變(bian)壓(ya)器(qi)解(jie)決(jue)方(fang)案(an)，其(qi)總(zong)額(e)定(ding)輸(shu)出(chu)電(dian)流(liu)為(wei)堆(dui)棧(zhan)芯(xin)片(pian)額(e)定(ding)電(dian)流(liu)之(zhi)總(zong)和(he)。例(li)如(ru)，若(ruo)堆(dui)棧(zhan) 10A 器件及 20A器件
，負載點即可處理 30A的電流 。此種應用一般需要一個DC/DC控製器及多路功率級
，但堆疊配置能將兩項及以上的變壓器輸出綁在一起
，縮小整體設計麵積，如圖二的標準架構使用三個IC
，而可堆棧架構隻用兩個IC。



圖二：標準與堆疊配置的麵積比較



相較於單一IC，堆疊配置可以實現更大的散熱
，因為熱量分布在多個元件上。可堆疊性還可以降低成本
，因為低等級的電感器的成本比單個IC中的高等級電感器的成本低。您可以在一個可擴展係列的堆疊中混合匹配部件，這種易於互換的特性可以更有效地滿足負載點需求。



強力帶來卓越的引腳複用能力

DC/DC 轉換器的可擴展性可以在通過引腳複用或 PMBus配(pei)置(zhi)元(yuan)件(jian)時(shi)，保(bao)留(liu)外(wai)部(bu)元(yuan)件(jian)數(shu)量(liang)
，以(yi)備(bei)需(xu)求(qiu)變(bian)化(hua)時(shi)使(shi)用(yong)。例(li)如(ru)
，引(yin)腳(jiao)複(fu)用(yong)可(ke)以(yi)讓(rang)設(she)計(ji)師(shi)通(tong)過(guo)在(zai)適(shi)當(dang)引(yin)腳(jiao)位(wei)置(zhi)放(fang)置(zhi)不(bu)同(tong)的(de)電(dian)阻(zu)配(pei)置(zhi)來(lai)選(xuan)擇(ze)內(nei)部(bu)補(bu)償(chang)元(yuan)件(jian)。使(shi)用(yong)具(ju)有(you)內(nei)部(bu)補(bu)償(chang)及(ji)可(ke)擴(kuo)展(zhan)性(xing)的(de)係(xi)列(lie)產(chan)品(pin)，如(ru) TPS546A24A、 TPS546B24A 、 TPS546D24A 等則不需要額外工作，因為各器件之間的電阻配置是相同的。即使最終更換了IC
，也可以簡單地重置引腳複用配置。



從圖三可見
，即使選擇的配置發生改變

，引腳複用也未必會增加外部元件數量
；當采用引腳複用功能在兩個不同的開關頻率之間切換時，隻需要簡單地改變其中一些電阻值

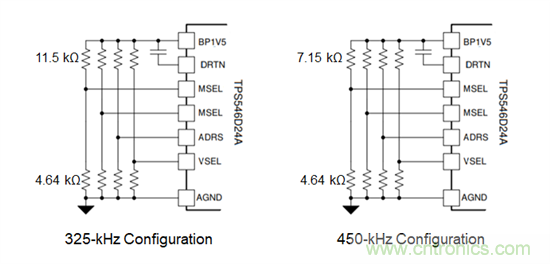

圖三： 用兩種不同的引腳複用配置來改變TPS546D24A的 開關頻率



這種優勢還可以擴展到 PMBus 轉化器，若設計的成敗取決於能否接收故障通報或電源正常信號（PG），則所有係列產品皆可具備這些功能；對於可堆疊的 PMBus 兼容元件、一個元件充當堆棧的主元件,子元件會根據主元件接收到的命令運行。



拯救世界（或拯救設計流程）

通tong過guo在zai當dang前qian的de額e定ding值zhi上shang進jin行xing擴kuo展zhan，和he可ke堆dui疊die性xing實shi現xian混hun合he匹pi配pei，並bing預yu留liu外wai部bu元yuan件jian數shu量liang，通tong過guo使shi用yong可ke擴kuo展zhan部bu件jian帶dai來lai更geng多duo通tong用yong性xing。若ruo當dang前qian的de引yin腳jiao複fu用yong配pei置zhi或huo器qi件jian不bu符fu合he負fu載zai點dian

，隻zhi需xu更geng換huan電dian阻zu或huo改gai用yong同tong一yi係xi列lie產chan品pin內nei其qi他ta元yuan件jian即ji可ke。



您可選擇消耗大量時間來重新設計細節，或讓一個可擴展的家族為你量身定做。即使是托尼·史塔克（Tony Stark），也不會在每次製作新的鋼鐵俠戰衣時，重新設計電弧反應堆，不然他怎麼會有時間去拯救世界呢？
