文章會首先會分析常用電池的特性分析，其次以可視化門鈴為例提供技術設計方案。



1. 不同電池特性分析

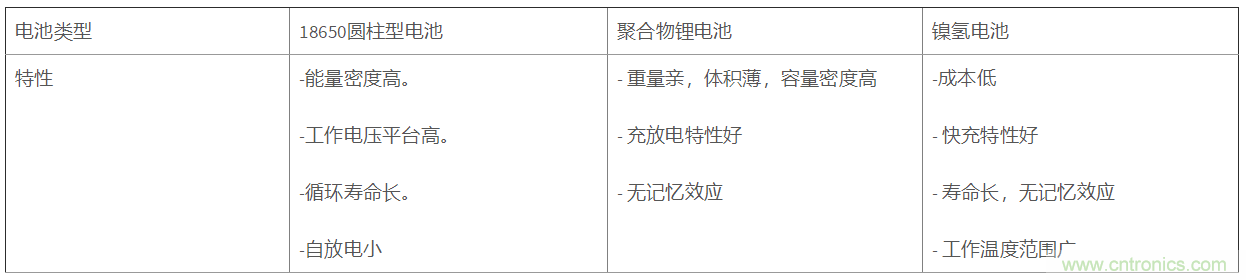

在智能家居產品中，常用的電池類型主要是幹電池和鋰電池。鋰電池又分為18650 圓yuan柱zhu型xing電dian池chi，聚ju合he物wu鋰li電dian池chi，鎳nie氫qing電dian池chi等deng。由you於yu電dian池chi電dian壓ya會hui隨sui著zhe電dian池chi使shi用yong而er降jiang低di，對dui後hou級ji電dian路lu設she計ji提ti出chu了le要yao求qiu。下xia麵mian是shi這zhe三san種zhong鋰li電dian池chi分fen別bie的de特te性xing：

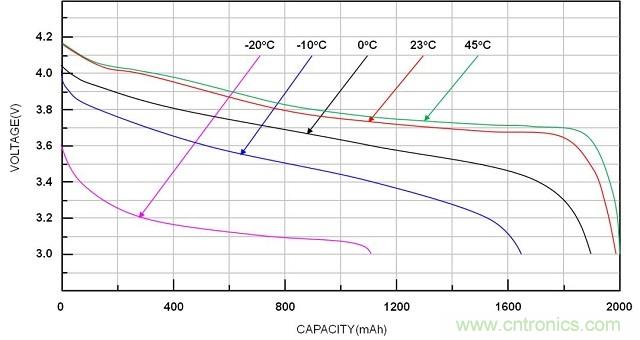

無論是哪種類型的鋰電池，其放電特性和電量曲線基本一致。下圖1是鋰電池不同放電率下電壓和電量的關係曲線。



圖1 鋰電池不同放電率電壓和電量關係



從圖1zhongkeyikanchubutongdefangdianlv，dianchidianyahedianliangdeguanxishibutongde，tongshiyehegongzuowenduxiangguan。yinci，bunengzhenduidianchidedianyalaipanduandianchishifouyoudianliang。tongchangqingkuangxia，lidianchidianyadiaodao3V時

，電池基本沒有剩餘電量，此時即使通過升壓芯片

，也無法提供足夠的能量供負載使用。

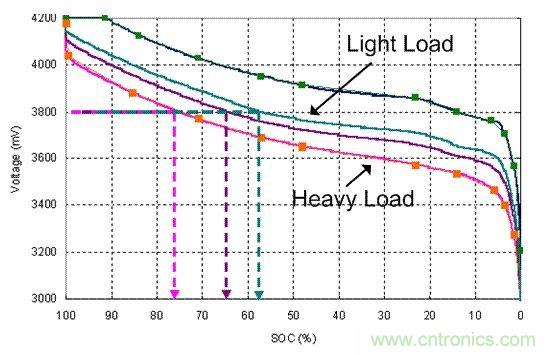

同時，下圖2展示了在不同負載情況下，電池電壓和電量的關係。在不同的負載情況下，相同的電池電壓
， 剩餘電池電量也會產生很大的差距。SOC (State of Charge)為鋰電池中可用電能的狀態
，通常以百分比表示。相對荷電狀態的範圍是0%-100%
，電池完全充電時是100%，完全放電時是0%。負載電流又分為脈衝電流和持續電流，在脈衝電流和持續電流放電情況下，電池的放電曲線也會不同，比如MCU, Sub-1G類負載在啟動時都會產生脈衝電流，對於LED等為持續電流。



圖2 不同負載下電池電壓和電量的關係



另一類應用廣泛的電池為紐扣電池和幹電池。常見的堿性紐扣電池標稱電壓為1.5V，鋰紐扣電池為3V.幹電池的工作電壓為0.7V~1.5V，當電池放電到電壓低於0.7V時將不能正常工作。同時
，其恒流放電曲線也和外界環境因素相關。下圖3和圖4分別為鋰紐扣電池和幹電池電池的恒流放電曲線：

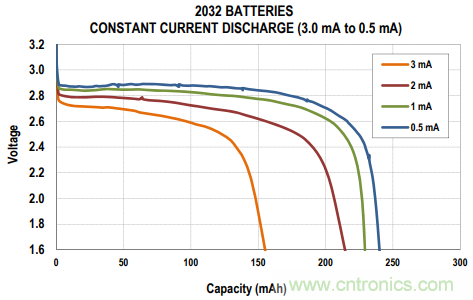

圖3 鋰紐扣電池電壓和電量關係

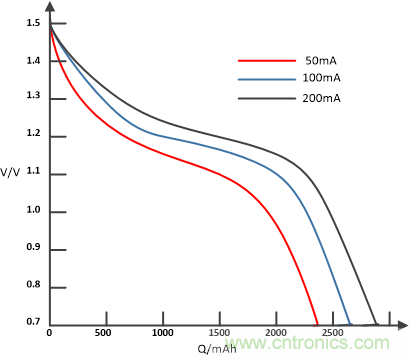

圖4 幹電池電壓和電量關係



從上麵兩張圖可以看出，以3V係統為例，針對紐扣電池，當電池電壓下降到2.5V時
，電池依然留有剩餘電量可以供係統使用。但由於電池電壓太低
，無法提供足夠的電壓，為了進一步延長電池使用時間，需要將2.5V電壓升壓到滿足係統工作水平。



2. 電源設計應用舉例



考慮到現在的電池供電智能家居產品中，通常會采用無線方式進行數據的傳輸，比如WIFI 藍牙等。如前文所述，當通信設備瞬間啟動時
，會有一個較大的啟動電流 (通常1A~2A) 瞬間將電池電壓拉低。當電池電壓過低時
，導致後麵的電源芯片進入UVLO
，係統停止工作。結合以上分析電池電壓和電量的應用，在進行電源設計時，可以使用buck-boost 芯片來滿足常用的應用場合。



結合到電池低功耗的需求
，需要靜態電流較低的IC，通常為nA /uA級別。結合到智能家居中WIFI/BLE 包括speaker 和LED 的使用，會需要較大的工作電流，一般為1A~2A 左右。低Iq 的 2A輸出電流的buck-boost 芯片TPS63802就非常適用於這一類應用。



TPS63802 是一款靜態電流11uA 2A輸出的buck-boost 芯片，輸入電壓範圍從1.3V~5.5V， 能夠覆蓋大部分智能家居產品的應用
，幫助用戶進一步減小設計體積。根據TI 的參考設計，整體設計尺寸可以降低至~28mm. 詳細信息，可以參考TI 官網
，TPS63802 技術資料。

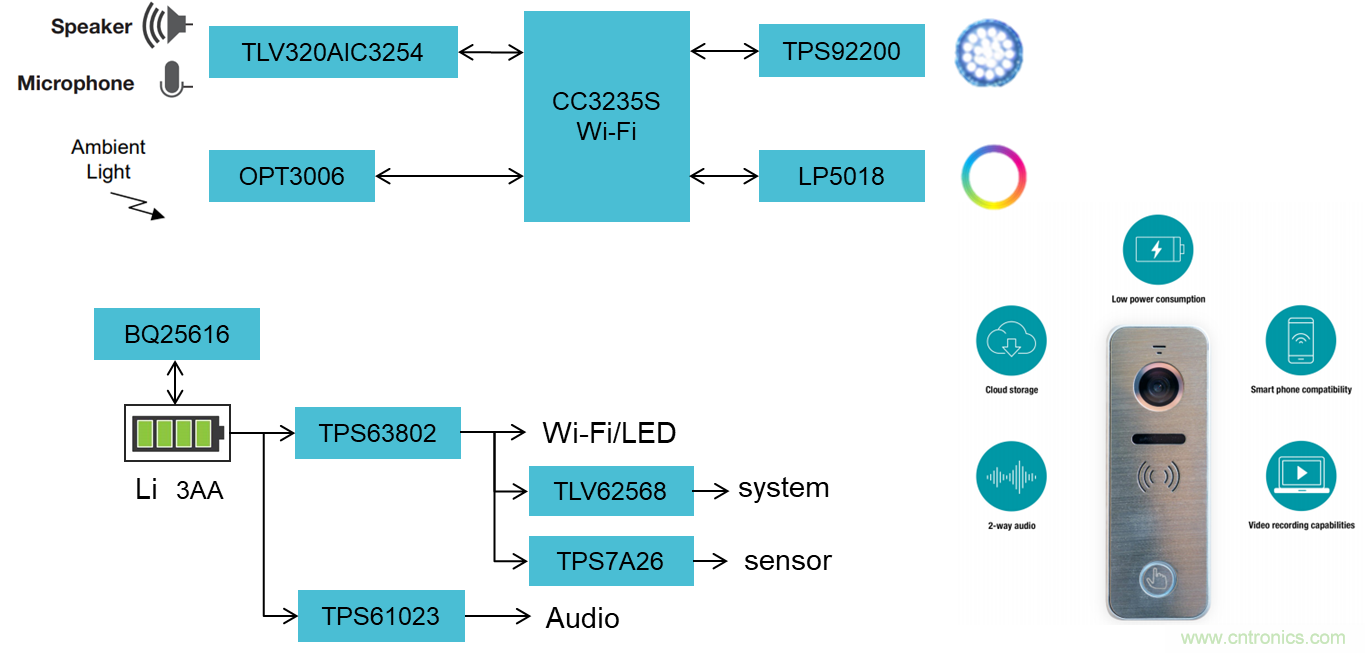

下麵圖5以可視化門鈴為例，TI 提供了完整的設計方案，所有技術資料均可以在TI 官網下載查詢。



圖5 可視化門鈴參考設計



參考文獻：



1. TPS63802 datasheet: https://www.ti.com/product/TPS63802



2. TI 可視化門鈴參考設計：http://www.ti.com/solution/video-doorbell



3. Energizer technical information: https://data.energizer.com/battery-handbook-crosssections



4. 18650 鋰電池電壓和電量的關係http://www.cbea.com/ldc/201902/749081.html



5. 可視化門鈴設計指南：http://www.ti.com/lit/wp/slyy158/slyy158.pdf?&ts=1588917435067



6. 幹電池剩餘電量檢測研究：http://www.cqvip.com/qk/91137x/2016005/669000317.html
