這讓它看起來，輸出絕不會比15mV更接近接地，而最後一個15mV對於準確的零式測量至關重要。但請等一下……你的確需要仔細理解這種規格的所有狀態。假設負載在兩個電源端之間“半”連接。我們通常可在規格表的頂部看到這些狀態，你會看一條如下聲明…….



R_L 連接至 V_S/2.



zaizhezhongguigezhuangtaixia
，zaishuchukaojinjiedishi，fangdaqibixutongguofuzaidianzuqixiqudianliu。tafanyinglefangdaqiceshidefangfa
，qiquebaotanenggouzhengquedishuchuhexiqudianliu。zheshiceshiheguidingfangdaqideyizhongmingzhi

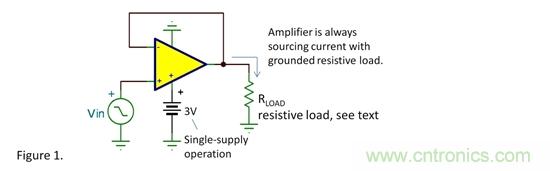

、保守的方法，但它卻不是連接你的負載的方法。假設你的負載如圖1所示連接接地。負載電阻器實際幫助下拉輸出至接地
，而吸取電流也無需放大器。

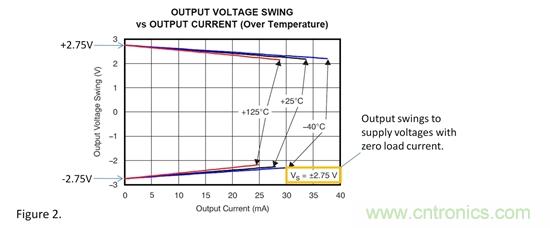

在這種狀態下，大多數CMOS運算放大器的擺動均可非常接近接地—小於1到2毫伏。規格可能並沒有重點說明這種能力，但其已顯示在圖中。圖2表明，輸出電壓擺動與輸出電流相關。該圖可能受益於高精度
，但你會看到在進行這種測試時輸出電壓與具體的電壓軌相交，即±2.75V。單電源工作時，V-電源等於0V。





現在

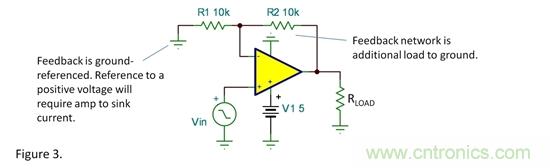

，我需要增加一些附加條件。注意，在圖3中
，反饋網絡參考接地。你需要考慮放大器負載的所有源，不僅僅隻是RL。在這種情況下
，R1 + R2為同RL並聯的有效附加接地參考負載。但是
，如果R1參考正電壓，則輸出接近0V時需要放大器來吸取來自反饋網絡的電流，並且輸出擺動無法非常接近接地。





另一個附加條件。在同一塊電路中

，如果增益增高，則輸入偏置電壓可能會使你的輸出擺動變小。例如，G=20時，如果輸入為+1mV運算放大器的偏置電壓
，零輸入將產生20mV輸出。這不是由於輸出擺動限製，而是偏置電壓問題。當然
，小負輸入電壓可帶來極為接近0V的輸出，但你的電路絕不會有負輸入電壓。



再次—反應式負載AC信號或許是一個例外。負載電流和電壓與反應式負載不同相，因此輸出電壓接近接地時可能要求放大器來吸取電流。



最後—我們談的是CMOS運算放大器。雙極（BJT）運算放大器擺動無法如此接近接地。



低壓、電dian池chi供gong電dian型xing電dian路lu具ju有you挑tiao戰zhan性xing

，因yin為wei我wo們men好hao像xiang始shi終zhong都dou在zai努nu力li最zui大da化hua電dian壓ya擺bai動dong。較jiao好hao地di理li解jie運yun算suan放fang大da器qi的de性xing能neng以yi後hou，你ni才cai能neng擠ji出chu更geng多duo的de輸shu出chu擺bai動dong，以yi接jie近jin接jie地di。
